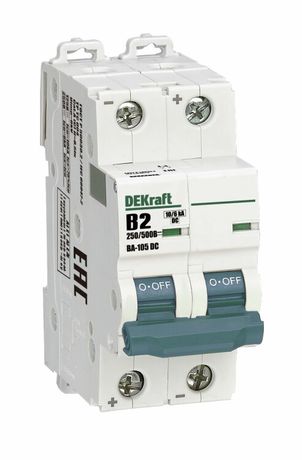

Выключатель автоматический двухполюсный ВА-105 2P B кривая 2A 500В DC | 13363DEK DEKraft APC

Автоматический выключатель модульный 2П 2А 500В DC ВА-105 кривая B от DEKRAFT предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, подходит для промышленных и бытовых систем, где требуется надежная коммутация до 500 В постоянного тока.

Назначение и область применения

Автоматический выключатель модульный 2П 2А 500В DC ВА-105 кривая B защищает электрические цепи постоянного тока от сверхтоков - перегрузок и коротких замыканий. Применяется там, где используется постоянный ток высокого напряжения: системы автоматизации, управление транспортом (например, электромобили, метро), фотоэлектрические станции, источники бесперебойного питания, зарядные устройства, энергоустановки с батарейными массивами.

Технические характеристики

• Номинальный ток: 2 А - максимальный длительно допустимый ток без срабатывания;
• Номинальное напряжение: 500 В DC - работает в сетях постоянного тока до этого значения;
• Количество полюсов: 2 - размыкает два провода одновременно (положительный и отрицательный);
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с мягким пуском (например, электроника, освещение LED);
• Отключающая способность: 10 кА при 250 В / 6 кА при 500 В - способен безопасно прервать аварийный ток указанной величины;
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, но не от воды и пыли;
• Ширина: 2 модуля (36 мм) - занимает две ячейки на DIN-рейке;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные жилы до этой площади;
• Частота: 50 Гц - указана для совместимости с переменным током в тестировании, но устройство предназначено исключительно для постоянного тока;
• Исполнение: стационарное - не рассчитано на частые операционные переключения;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности;
• Способ монтажа: на DIN-рейку типа TS35;
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международному стандарту для аппаратов низковольтного распределения.

Совместимость и монтаж

Автоматический выключатель модульный 2П 2А 500В DC ВА-105 кривая B устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы на верхней и нижней части корпуса. Для фиксации используйте механический захват - он обеспечивает плотный контакт даже при вибрациях. Максимальное сечение кабеля - 25 мм2, что покрывает большинство применений в промышленном оборудовании. Обязательно соблюдайте полярность при подключении: хотя устройство не требует ориентации по "+" и "-", рекомендовано сохранять единое направление во всей цепи для удобства диагностики.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.2-2010 и соответствует требованиям МЭК 60947-2. Отключающая способность проверена при испытаниях на импульсы короткого замыкания. Индикатор состояния ("ON/OFF") виден из любого ракурса - даже когда рычаг находится в промежуточном положении. Это снижает риск ошибочного обслуживания. Однако устройство не имеет функции дифференциальной защиты - для защиты людей от поражения током необходимо использовать отдельные УЗО.

Преимущества

• Работает в цепях постоянного тока до 500 В - редкая возможность среди массовых модульных автоматов;
• Кривая B обеспечивает точное срабатывание при слабых перегрузках - идеально для чувствительной электроники;
• Индикатор положения контактов всегда актуален - повышает безопасность при ремонте;
• Поддерживает большие сечения кабелей (до 25 мм2) - не требует переходников;
• Климатическое исполнение УХЛ4 - надежно работает в холодных помещениях и на открытых объектах;
• Производится компанией DEKRAFT - известный бренд с опытом в промышленной автоматике.

Ограничения применения

• Не переменного тока - использование на AC вызовет отказ или опасность возгорания;
• IP20 - нельзя устанавливать в сырых местах, на улице или в пыльных производствах без дополнительной защиты;
• Не предназначен для частого ручного включения/выключения - оптимизирован для защиты, а не для регулярной коммутации;
• Отключающая способность снижается при увеличении напряжения: при 500 В DC - всего 6 кА, поэтому не следует применять в мощных фотovoltaических системах выше 10–15 кВт без расчета токов КЗ;
• Не содержит функции удаленного управления или сигнализации - требуются внешние решения для автоматизации контроля.

Примеры использования

• Защита контроллеров PLC в цепях 24–48 В DC с питанием от преобразователей;
• Функциональная защита аккумуляторных банков в системах UPS;
• Цепи зарядки литий-ионных батарей в промышленных станциях;
• Освещение LED на постоянном токе в транспортных средствах;
• Системы управления лифтами и эскалаторами с двигателями постоянного тока.

Практические советы

• Перед установкой проверьте фактический ток потребления оборудования - он должен быть ниже 2 А с запасом 20 %;
• При использовании в цепях с большим количеством конденсаторов (например, в источниках питания) возможны скачки тока при включении - убедитесь, что они не превышают предельные значения для кривой B;
• Обеспечьте достаточное охлаждение вокруг автомата - особенно при работе на пределе номинала;
• При сборке щита следите за правильной последовательностью подключения: вход - сверху, выход - снизу;
• Для систем с несколькими источниками постоянного тока (батареи+генератор) используйте этот автомат только после согласования потенциалов - иначе возможен пробой внутренних элементов.
