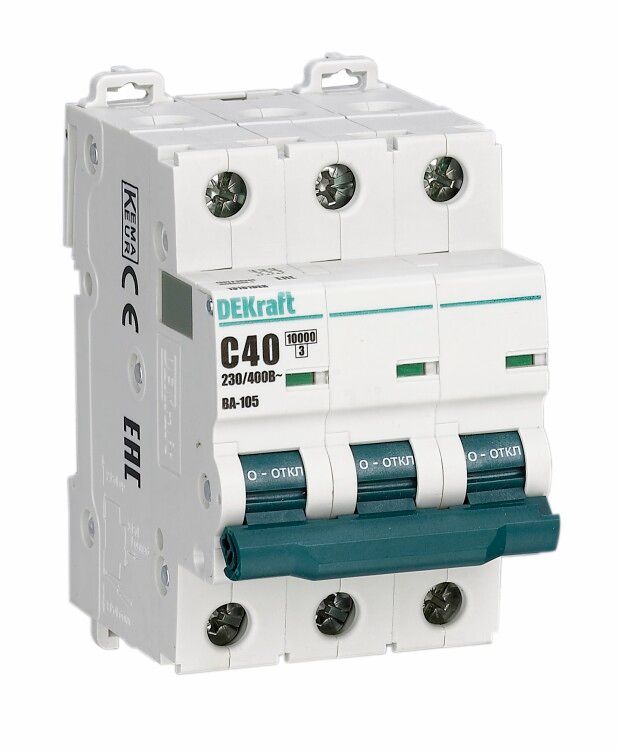

Выключатель автоматический трехполюсный ВА-105 4А C 10кА | 13174DEK DEKraft APC

Автоматический выключатель ВА-105 от DEKraft - трёхполюсное устройство на 4 А с характеристикой C и отключающей способностью 10 кА, предназначенное для защиты электрических цепей в промышленных и бытовых системах. Устройство монтируется на DIN-рейку, совместимо с корпусами DEKraft и Systeme Electric, и рассчитано на работу в условиях повышенной запылённости и колебаний температуры.

Назначение и область применения

Автоматический выключатель ВА-105 защищает электрические сети от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных линий, станков, насосов и другого оборудования с умеренно индуктивными нагрузками. Кривая срабатывания C обеспечивает устойчивую работу при пусковых токах типичных для двигателей и освещения. Применяется там, где требуется надёжная защита при частых включениях и длительной работе под нагрузкой.

Технические характеристики

• Тип: автоматический выключатель, трёхполюсный (3P)
• Номинальный ток: 4 А
• Номинальное напряжение: 400 В переменного тока (AC), 50 Гц
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимизировано для нагрузок с пусковыми токами (электродвигатели, светильники)
• Ширина: 3 модуля (54 мм), соответствует стандарту DIN 43880
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить провода до этого размера без дополнительных наконечников
• Способ монтажа: на DIN-рейку шириной 35 мм
• Глубина монтажа: 73 мм - требует достаточного места внутри щита
• Класс токоограничения: 3 - снижает энергию короткого замыкания, защищая оборудование downstream
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Степень загрязнения: 3 - рассчитан на использование в помещениях с умеренным уровнем пыли и проводящего мусора
• Нормативы: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98), ГОСТ 9098-78

Совместимость и монтаж

Автоматический выключатель ВА-105 легко устанавливается на стандартную DIN-рейку. Ширина 3 модуля позволяет разместить его рядом с другими аппаратами без перекрытия контактов. Корпус совместим с сериями корпусов DEKraft и Systeme Electric - можно использовать те же крышки, клеммы и направляющие. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов положения) только с левой стороны устройства. Для монтажа требуется минимум 73 мм свободной глубины внутри щита. Нельзя монтировать вблизи нагреваемых элементов без теплоизоляции - боковые каналы охлаждения работают эффективно только при хорошей вентиляции.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует соответствие международным нормам безопасности. Класс токоограничения 3 снижает тепловые и механические воздействия при аварии, защищая кабели и подключённое оборудование. Конструкция с 6 монолитными заклёпками исключает деформацию корпуса даже при значительных токах КЗ. IP20 не обеспечивает защиту от внешней среды - не применяйте в сырых, пыльных или открытых местах без дополнительной оболочки.

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при КЗ, снижает риск возгорания
• Усиленный корпус с заклёпками - повышена долговечность при вибрациях и ударах
• Боковые охладительные каналы - стабилизируют температуру при длительной нагрузке и высокой ambient-температуре
• Поддержка дополнительных аксессуаров слева - гибкость в настройке функций (дистанционное управление, индикация)
• 100%-я совместимость с популярными корпусами DEKRAFT и Systeme Electric - упрощает замену и сборку щитов

Ограничения применения

• Не предназначен для постоянной работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для сетей с постоянными токами выше 4 А - возможен износ механизма и ложные срабатывания
• Не подходит для защиты чувствительной электроники (компьютеры, серверы) - кривая C имеет задержку, которая недопустима для таких нагрузок
• Требуется минимальная глубина 73 мм - не установить в тонких или уже занятых щитках
• Дополнительные аксессуары доступны только с левой стороны - нельзя комбинировать с правосторонними модулями

Примеры использования

• Защита трёхфазного двигателя мощностью до 2,2 кВт в станке с ЧПУ
• Распределительный щит торгового центра - защита групп освещения и розеток
• Щитовая на производстве - контроль питания конвейерной линии с несколькими асинхронными двигателями
• Объекты ЖКХ - защита группы розеток в подвале или на этаже с высокой влажностью (при условии установки в герметичном корпусе)

Практические советы

• Выбирая автомат ВА-105, проверьте, чтобы сечение кабеля не превышало 25 мм2 - иначе контакт будет греться
• При установке в щите с плотной компоновкой учтите глубину 73 мм и наличие боковых зазоров для охлаждения
• Для управления удалённо используйте только аксессуары, совместимые с левой стороной - правосторонние модули не подходят
• Если используется в условиях с высокой запылённостью (цех, мастерская), обязательно поместите выключатель внутрь корпуса с классом защиты IP54 или выше
• Проверяйте соответствие номинала 4 А нагрузке - не подключайте к нему оборудование с рабочим током более 3,2 А (рекомендуемый запас 20%)
