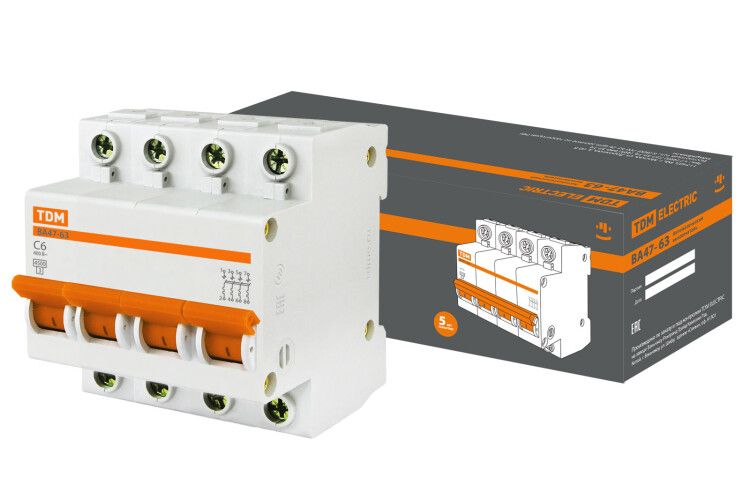

Выключатель автоматический четырехполюсный ВА47-63 6А C 4,5кА | SQ0218-0028 TDM

Автоматический выключатель ВА47-63 6А 4,5кА характеристика С от TDM ELECTRIC - это надёжное устройство для защиты электропроводки от перегрузок и коротких замыканий в бытовых и офисных сетях. Четырёхполюсная конструкция позволяет контролировать все фазы и ноль одновременно, что особенно важно для трёхфазных систем.

Назначение и область применения

Автоматический выключатель ВА47-63 предназначен для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, административных зданий и на стройплощадках. Четыре полюса позволяют отключать сразу три фазы и нулевой провод, что необходимо при работе с трёхфазными нагрузками, например, мощным оборудованием или системами освещения.

Технические характеристики

• Тип: четырёхполюсный автоматический выключатель
• Номинальный ток: 6 А
• Категория отключения: C - подходит для типичных бытовых и офисных нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Кратковременная коммутационная способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Материал корпуса: самозагасающий пластик, не поддерживающий горение

Совместимость и монтаж

Автоматический выключатель ВА47-63 монтируется на DIN-рейку шириной 35 мм, стандартную для большинства распределительных щитов. Клеммы рассчитаны на подключение медных проводов сечением до 4 мм2. Для правильной работы требуется соблюдать полярность при подключении входа и выхода - хотя для защиты это не критично, но для удобства обслуживания рекомендуется следовать схеме. Устройство совместимо с другими компонентами серии ВА47-63, включая дифференциальные автоматы и контакторы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345-2010 (аналог IEC 60898-1) для автоматических выключателей для бытового и аналогичного применения. Конструкция обеспечивает безопасную работу даже при повышении температуры окружающей среды до +40 C. Самозагасающий материал корпуса снижает риск распространения пламени при аварийном нагреве.

Преимущества

• Экономичное решение в сравнении с более дорогими моделями серии ВА47-29
• Чёткая механическая фиксация положений «ВКЛ/ВЫКЛ» - легко определить состояние устройства
• Удобная рукоятка для ручного отключения
• Высокая надёжность при частых срабатываниях благодаря проверенной конструкции

Ограничения применения

Не применяется в условиях повышенной влажности без дополнительной защиты (не имеет IP-защиты). Не подходит для оборудования с высоким пусковым током - например, крупных асинхронных двигателей, сварочных аппаратов или компрессоров, где лучше использовать категории D или K. Также не предназначен для постоянной работы при температуре ниже –25 C или выше +50 C.

Примеры использования

• Защита трёхфазной сети в офисе с компьютерами, серверами и кондиционерами
• Распределительный щит многоквартирного дома на этаже с несколькими комнатами и кухней
• Временные электроснабжения на стройплощадке для питания инструментов и освещения
• Щитовая в административном здании для отдельной группы розеток и освещения

Практические советы

• Перед установкой проверьте соответствие сечения провода и номинала автомата - для 6 А достаточно провода 2,5–4 мм2
• При использовании в трёхфазной сети обязательно подключите ноль через этот автомат - иначе он не будет защищать всю цепь
• Не используйте ВА47-63 как рубильник для частого ручного включения/выключения - это сокращает срок службы механизма
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (C) и количество полюсов - иначе возможны проблемы с координацией защиты
• Артикул sq0218-0028 - это конкретная реализация модели ВА47-63 от TDM ELECTRIC; при закупке запасных частей указывайте именно этот артикул
