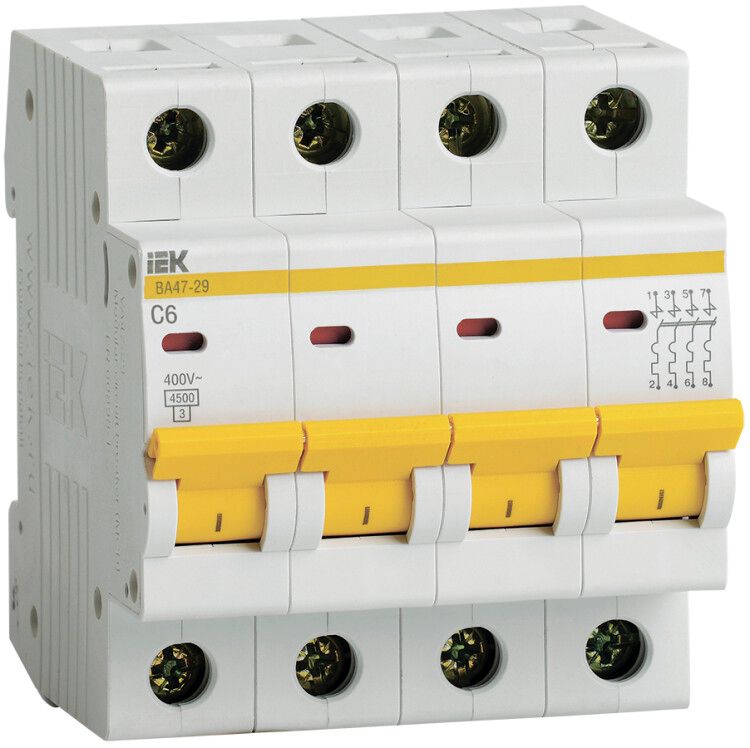

Выключатель автоматический четырехполюсный ВА47-29 6А C 4,5кА KARAT | MVA20-4-006-C IEK

Автоматический выключатель ВА47-29 от IEK - четырёхполюсный аппарат с номинальным током 6 А и отключающей способностью 4,5 кА, предназначен для защиты сетей в промышленных и бытовых объектах. Модель совмещает надёжность, простоту монтажа и соответствие ГОСТ Р 50345, что делает её универсальным решением для распределительных щитов.

Назначение и область применения

Выключатель ВА47-29 защищает распределительные и групповые цепи переменного тока от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, производственных помещений и других объектов с трёхфазными нагрузками. Применяется там, где требуется одновременная коммутация всех фаз и нулевого провода.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 400 В (переменный ток, 50 Гц)
• Количество полюсов: 4 (L1, L2, L3, N)
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C - подходит для средних пусковых токов (например, двигатели, освещение)
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Класс токоограничения: 3 - быстрое гашение дуги, снижение энергии КЗ
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 73,6 мм
• Максимальное сечение кабеля: 25 мм2 (для медных проводов)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C

Совместимость и монтаж

Выключатель ВА47-29 монтируется на DIN-рейку шириной 35 мм. Его корпус имеет стандартные крепления, совместимые с большинством щитов. Для подключения допускаются:

• Жесткий однопроволочный провод до 25 мм2
• Гибкий многожильный провод с наконечниками
• Шины типа FORK - для параллельного распределения питания через верхние зажимы
• Шины типа PIN - для последовательного соединения нескольких автоматов

Обратите внимание: зажимы имеют насечки - они повышают надёжность контакта и снижают нагрев. Не используйте провода с сечением менее 0,5 мм2 - возможно плохое обжатие.

Безопасность и стандарты

Выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, что повышает безопасность всей системы. Индикатор положения контактов позволяет визуально определить, включен ли автомат. Отключение происходит при превышении тока более чем на 5–10 крат от номинала - это предотвращает возгорание изоляции.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Улучшенная дугогасительная камера - снижает риск повреждения контактов после срабатывания
• Эргономичная рукоятка - удобнее включать/выключать даже в перчатках
• Поддержка шин FORK и PIN - упрощает сборку щита без лишней проводки
• Индикатор положения - сразу видно, сработал автомат или он просто выключен
• Насечки на зажимах - минимизируют нагрев и обеспечивают долговечное соединение

Ограничения применения

Выключатель ВА47-29 не предназначен для:

• Защиты цепей постоянного тока - рассчитан только на AC 50 Гц
• Установки во влажных помещениях без дополнительной защиты - степень IP20 не защищает от брызг и пыли
• Цепей с высокими импульсными нагрузками (например, сварочные аппараты) - характеристика C не всегда достаточна для очень больших пусковых токов
• Монтажа вне щита - требует фиксации на DIN-рейке, не является портативным устройством

Примеры использования

• Щитовая в квартире - защита группы розеток и света на три комнаты
• Производственный участок - питание трёхфазного станка с нейтралью
• Офисный этаж - распределение мощности между несколькими серверными стойками
• Коттедж - вводной автомат перед счетчиком, если используется трёхфазное питание

Практические советы

• Выбирая ВА47-29, проверьте, чтобы глубина щита была больше 73,6 мм - иначе аппарат будет торчать
• Не затягивайте зажимы слишком сильно - можно повредить пластик или раздавить провод
• Для многожильных проводов обязательно используйте наконечники - иначе есть риск окисления и перегрева
• Если нужна сигнализация срабатывания - выбирайте модель с дополнительным контактом (не входит в базовую комплектацию)
• При замене старого автомата - сравните класс токоограничения; если был класс 2, переход на класс 3 повысит безопасность
• В условиях низких температур (-30C и ниже) перед первым включением дайте аппарату прогреться в течение 10 минут
