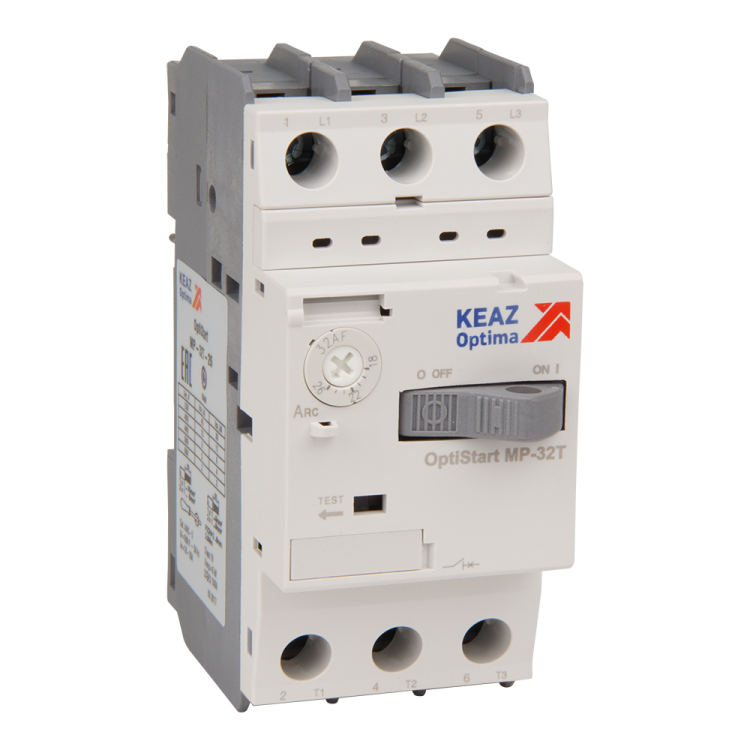

Автоматический выключатель для защиты двигателя OptiStart MP-32T-1,6 | 115735 КЭАЗ

Автоматический выключатель для защиты двигателя OptiStart MP-32T-1,6 1.6А от КЭАЗ предназначен для надёжной защиты электродвигателей от перегрузок, коротких замыканий и обрыва фаз. Этот прибор сочетает термомагнитную защиту, точную настройку и компактный монтаж на DIN-рейку - идеально подходит для промышленных систем управления.

Назначение и область применения

OptiStart MP-32T-1,6 1.6А используется исключительно для защиты трёхфазных электродвигателей. Он реагирует на длительные перегрузки, внезапные скачки тока и обрыв одной из фаз - типичные причины выхода двигателей из строя. Подходит для установки в щитах управления станков, насосов, вентиляторов, конвейеров и другого оборудования с асинхронными двигателями мощностью до 0,55 кВт при напряжении 400 В.

Технические характеристики

• Номинальный ток: 1,6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Диапазон регулировки теплового расцепителя: 1–1,6 А - позволяет точно подстроить порог срабатывания под конкретный двигатель.
• Уставка магнитного расцепителя: 20,8 А - автоматически отключает цепь при токе короткого замыкания, превышающем этот уровень.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальное напряжение: 690 В - работает в сетях до этого значения, включая стандартные 380/400 В.
• Номинальная отключающая способность: 100 кА - способен безопасно прервать даже самые большие токи КЗ.
• Номинальная мощность (AC-3, 400 В): 0,55 кВт - рекомендованная нагрузка для двигателей.
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных шкафов.
• Тип подключения: винтовые зажимы с задней стороны - удобно при плотной сборке.
• Максимальное сечение кабеля: 16 мм2 - поддерживает медные жилы до этого размера.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых щитов.
• Диапазон температур: от –20 до +60 C - работает в большинстве производственных условий.
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях.
• Класс теплового расцепителя: 10 - время срабатывания при перегрузке соответствует ГОСТ P 50030.2-2010, обеспечивает координированную защиту двигателей.
• Защита от обрыва фазы: да - при потере одной фазы выключатель отключится, предотвращая перегрев двигателя.
• Тип управления: клавишный переключатель - простой визуальный контроль состояния (вкл/выкл).

Совместимость и монтаж

OptiStart MP-32T-1,6 1.6А совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку, после чего клеммы подключаются сзади. Для подключения используйте кабели сечением от 0,5 до 16 мм2. Обязательно затягивайте винты моментом, указанным в руководстве - недостаточно или слишком сильно затянутые контакты вызывают нагрев и отказы. Выключатель не имеет передних клемм - не применяйте его там, где требуется быстрый доступ к контактам с лицевой стороны.

Безопасность и стандарты

OptiStart MP-32T-1,6 1.6А соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие международным нормам IEC 60947-2 и IEC 60947-4-1. Применение устройства в соответствии с инструкцией обеспечивает безопасность персонала и оборудование от аварийных ситуаций. Наличие защиты от обрыва фазы снижает риск возгорания и механического повреждения двигателя.

Преимущества

• Высокая чувствительность к обрыву фазы - уникальная функция для защиты дорогостоящего оборудования.
• Точный диапазон регулировки теплового расцепителя (1–1,6 А) - минимум потерь при запуске двигателя, максимум защиты при перегрузках.
• Класс 10 теплового расцепителя - оптимально согласован с характеристиками асинхронных двигателей.
• Компактный корпус и заднее подключение - экономят место в щите, особенно при многочисленных модулях.
• Изготовлен КЭАЗ - проверенная российская технология, высокая ремонтопригодность и наличие запчастей.

Ограничения применения

• Не предназначена для защиты однофазных устройств - только трёхфазные двигатели.
• IP20 не допускает установку вне герметичных щитов - нельзя использовать на открытых площадках или в сырых условиях без дополнительной защиты.
• Номинальная мощность ограничена 0,55 кВт - для более мощных двигателей нужен другой аппарат с большим током (например, 3,2 А или выше).
• Не подходит для частотных преобразователей - в таких системах требуется специализированный выключатель с учётом гармоник.
• Не имеет дистанционного управления - управление только через клавишу на корпусе.

Примеры использования

• Щит управления насосной станцией - защита трехфазного насоса 0,37 кВт.
• Конвейерная линия на пищевом производстве - защита двигателя вентилятора 0,55 кВт.
• Фрезерный станок с ЧПУ - обеспечение безопасности при перегрузке шпинделя.
• Воздушный компрессор малой мощности - предотвращение выхода из строя при обрыве фазы.

Практические советы

• Выбирая OptiStart MP-32T-1,6 1.6А, сверьте номинальный ток двигателя с диапазоном регулировки (1–1,6 А). Если ток двигателя близок к 1,6 А - установите уставку на 1,5 А для запаса по времени.
• Проверьте сечение кабеля: если он больше 16 мм2 - используйте переходник или кабельный наконечник.
• После монтажа протестируйте работу: переведите рычаг в положение “выкл”, затем “вкл” - убедитесь, что механизм перемещается свободно.
• При использовании в условиях низких температур (ниже –10 C) дайте прибору адаптироваться к температуре перед первым включением - это продлит срок службы.
• Не заменяйте OptiStart MP-32T-1,6 1.6А обычным автоматическим выключателем - он не имеет защиты от обрыва фазы и неверно настроен для двигателей.
