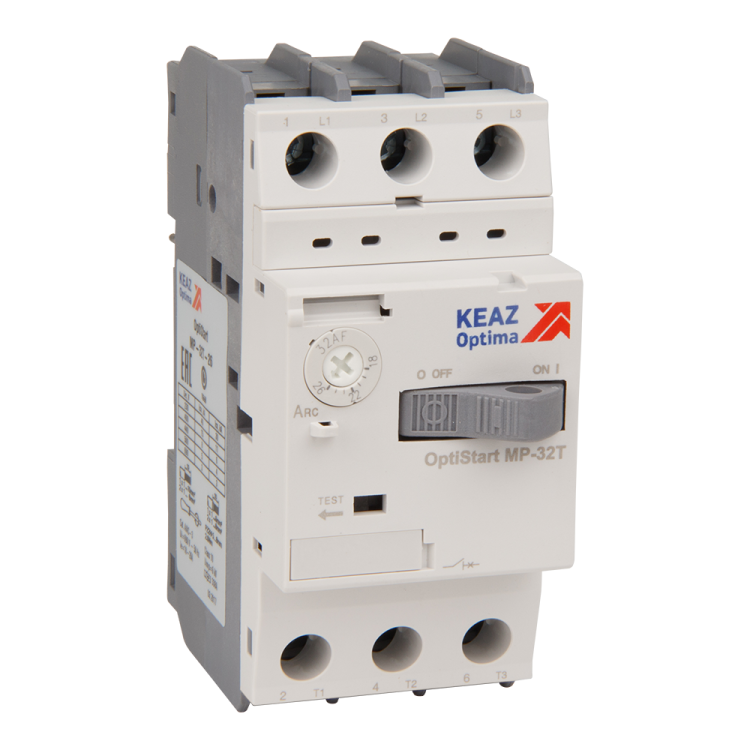

Автоматический выключатель для защиты двигателя OptiStart MP-32T-6 | 115744 КЭАЗ

Автоматический выключатель для защиты двигателя 6А OptiStart MP-32T - устройство для надёжной защиты электродвигателей от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку, совместим с системами управления промышленного оборудования. Бренд КЭАЗ и артикул 115744 указывают на соответствие серийному продукту OptiStart, проверенному в реальных условиях эксплуатации.

Назначение и область применения

Автоматический выключатель для защиты двигателя 6А OptiStart MP-32T предназначен исключительно для защиты электродвигателей от повреждений, вызванных перегрузкой, обрывом фазы или коротким замыканием. Подходит для использования в промышленных системах: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Устройство не предназначено для защиты осветительных или бытовых нагрузок.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выдерживает устройство без срабатывания;
• Диапазон настройки защиты от перегрузки: 4–6 А - можно точно подстроить порог срабатывания под конкретный двигатель;
• Уставка магнитного расцепителя: 78 А - срабатывает при кратковременных скачках тока, близких к короткому замыканию;
• Номинальное напряжение: 690 В - работает в сетях до этой величины, в том числе в трёхфазных системах 400 В и 690 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 100 кА - способен безопасно прервать очень большие токи КЗ;
• Номинальная коммутируемая мощность при AC-3, 400 В: 2,2 кВт - рекомендованная максимальная мощность защищаемого двигателя;
• Система расцепления: термомагнитная - сочетание тепловой (для перегрузок) и магнитной (для КЗ) защиты;
• Чувствительность к обрыву фазы: да - автоматически отключает питание при потере одной из фаз, предотвращая перегрев двигателя;
• Максимальное сечение кабеля: 16 мм2 - позволяет подключать провода средней и большой толщины;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги;
• Диапазон рабочих температур: от -20 до +60 C - работает в холодных и жарких помещениях;
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых зданиях;
• Тип присоединения: винтовое подключение сзади - удобно для сборки в щитах с DIN-рейкой;
• Способ монтажа: на DIN-рейку - стандартный метод для промышленных шкафов;
• Тип элемента управления: клавиша - простой механический рычаг для ручного включения/выключения;
• Защита от перегрева: да - внутренний механизм контролирует нагрев и отключает при опасном уровне;
• Нормативный документ: ГОСТ Р 50030.2-2010 - соответствует российским требованиям к аппаратам защиты двигателей.

Совместимость и монтаж

Автоматический выключатель для защиты двигателя 6А OptiStart MP-32T устанавливается на стандартную DIN-рейку типа TS35. Подключение осуществляется через задние винтовые клеммы - провода вводятся с тыльной стороны шкафа, что снижает риск случайного контакта. Для правильной работы важно соблюдать момент затяжки винтов: слишком слабый контакт увеличивает нагрев, слишком сильный - повреждает изоляцию. Монтаж допускается в вертикальном положении, как указано в руководстве производителя. Нельзя использовать в горизонтальном или перевёрнутом виде - это влияет на точность срабатывания термореле.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 50030.2-2010, который регламентирует требования к автоматическим выключателям для защиты двигателей. Сертифицирован для применения в промышленных электросетях. Защита от обрыва фазы и перегрева обеспечивает соответствие нормам безопасности труда. IP20 не требует герметизации корпуса, однако в условиях высокой запылённости или влажности необходимо применять внешнюю защиту (например, закрытый шкаф IP54).

Преимущества

• Точная настройка тока перегрузки (4–6 А) - минимизирует ложные срабатывания и гарантирует защиту даже маломощных двигателей;
• Высокая отключающая способность (100 кА) - надёжна даже в местах с большими токами КЗ, например рядом с трансформаторными подстанциями;
• Функция обнаружения обрыва фазы - предотвращает выход из строя двигателя при аварии в сети;
• Интегрированная защита от перегрева - продлевает срок службы самого автомата и защищаемого оборудования;
• Совместимость с другими изделиями серии OptiStart - легко расширить функционал с помощью дополнительных модулей (блокировки, сигнализации, дистанционного управления).

Ограничения применения

• Не подходит для защиты однофазных двигателей - требуется трёхполюсная защита;
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне закрытых шкафов;
• Максимальная мощность двигателя - 2,2 кВт при 400 В; для более мощных нужен другой типоразмер;
• Не имеет встроенного дистанционного управления - для удалённого управления потребуются дополнительные контакторы или пускатели;
• Не предназначен для частотного регулирования - не работает с переменными частотами, только с сетевой частотой 50 Гц.

Примеры использования

• Промышленный конвейер с асинхронным двигателем 1,5 кВт - оптимальная пара для OptiStart MP-32T;
• Воздушный компрессор в цеху с напряжением 380 В - защита от обрыва фазы предотвращает поломку;
• Циркулярная пила с двигателем 2,2 кВт - автомат отключится при заклинивании диска и росте тока;
• Вентиляционная система в неотапливаемом помещении зимой - благодаря UHL3 может работать при -15 C.

Практические советы

• Выбирая автоматический выключатель для защиты двигателя 6А OptiStart MP-32T, сверьте номинальный ток двигателя с диапазоном настройки (4–6 А); если ток выше - выбирайте модель с большим номиналом;
• При монтаже используйте кабель сечением не менее 2,5 мм2 для тока 6 А - это снижает нагрев и потери;
• Проверьте, чтобы все три фазы были правильно подключены - неверная коммутация может привести к отказу защиты от обрыва фазы;
• Если двигатель часто запускается (более 10 раз в час), убедитесь, что он не перегревается между циклами - автомат может сработать по теплу, даже если ток в норме;
• Для сложных систем управления добавьте вспомогательные контакты (по запросу) - они позволят передавать сигнал состояния в PLC.
