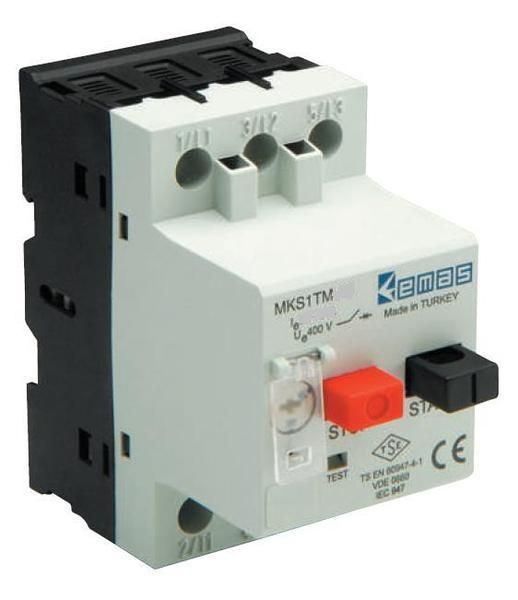

Автомат защиты двигателя термомагнитный (2.50-4.00А) - MKS1TM-4 EMAS

Автоматический выключатель защиты двигателя термомагнитный 2.5–4 А от бренда EMAS (артикул mks1tm-4) предназначен для надёжной защиты электродвигателей от перегрузок и коротких замыканий. Устройство сочетает тепловую и магнитную защиту, что делает его оптимальным решением для промышленного оборудования с постоянными пусковыми токами.

Назначение и область применения

Этот автоматический выключатель защищает электродвигатели малой и средней мощности от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Он применяется там, где важна точная настройка порога срабатывания - например, в насосах, вентиляторах, компрессорах, конвейерах и станках с частичной нагрузкой. Отлично подходит для систем, где двигатель запускается часто и требует защиты, учитывающей высокий пусковой ток.

Технические характеристики

• Ток срабатывания тепловой защиты: 2,5–4 А - регулируемый диапазон, позволяющий точно адаптировать устройство под конкретный двигатель;
• Тип защиты: термомагнитный - совмещает медленное срабатывание при перегрузке и мгновенное при КЗ;
• Число полюсов: 1P - рассчитан на однофазные цепи или как часть трёхполюсной системы;
• Максимальный ток короткого замыкания: не указан - требуется проверить документацию на совместимость с сетью;
• Рабочее напряжение: не указано - предположительно до 415 В переменного тока, как у аналогичных моделей серии EMAS;
• Установка: на DIN-рейку 35 мм - стандартная промышленная фиксация.

Совместимость и монтаж

Автоматический выключатель защиты двигателя термомагнитный 2.5–4 А (mks1tm-4) устанавливается на стандартную DIN-рейку. Подключение осуществляется через винтовые зажимы - провода должны иметь сечение, соответствующее току 4 А (обычно 1–1,5 мм2 меди). Для работы в трёхфазной сети используют три таких устройства, установленных в одном блоке. Обязательно соблюдайте полярность при подключении входа/выхода. Монтаж допускается в щитах с температурой от –25C до +60C.

Преимущества

• Точная настройка тока срабатывания в диапазоне 2,5–4 А позволяет избежать ложных срабатываний при пуске двигателя;
• Комбинированная термомагнитная защита обеспечивает безопасность как при долгих перегрузках, так и при аварийных КЗ;
• Компактный корпус легко помещается в распределительные шкафы даже с ограниченным пространством;
• Изготовлен в соответствии с требованиями к промышленному оборудованию - устойчив к вибрациям и колебаниям напряжения.

Ограничения применения

• Не предназначена для защиты линий освещения, нагревателей или других резистивных нагрузок - только для двигателей;
• Не имеет функции дистанционного управления или сигнализации - только механическое отключение;
• Не рекомендуется использовать в условиях повышенной влажности без дополнительной герметизации - степень защиты IP не указана;
• Не поддерживает коммуникацию с PLC - не является “умным” устройством.

Примеры использования

• Защита маломощного насоса в системе водоснабжения (мощностью до 1,5 кВт);
• Охранная система с вентилятором принудительной вентиляции;
• Линия конвейера с периодическим запуском и остановкой;
• Станок с ЧПУ, использующий серводвигатель с пиковыми токами до 4 А.

Практические советы

• Выбирая этот автоматический выключатель защиты двигателя термомагнитный 2.5–4 А (mks1tm-4), убедитесь, что номинальный ток двигателя попадает в диапазон 2,5–4 А - лучше выбрать значение чуть выше рабочего тока, чтобы исключить ложные отключения;
• Перед установкой проверьте, что пусковой ток двигателя не превышает 8–10 крат от номинала - иначе возможны отказы магнитной защиты;
• Если используется в составе трёхфазной системы, все три автомата должны быть одного типа и одинаково настроены;
• Не закрывайте устройство плотной крышкой без вентиляции - теплоотвод необходим для корректной работы тепловой защиты.
