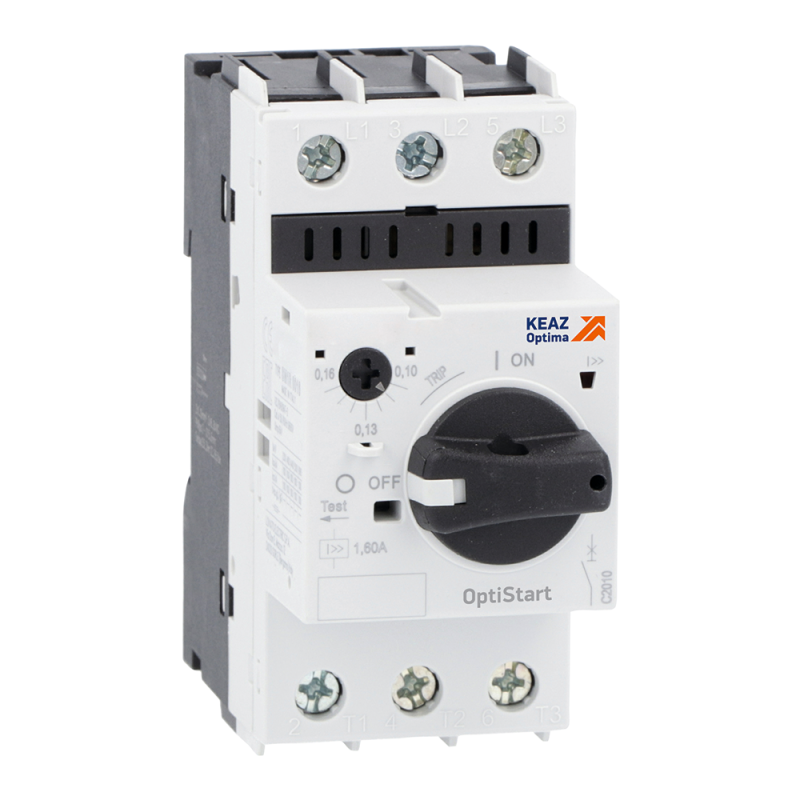

Выключатель автоматический OptiStart MP 32RH T2 4А 100кА КЭАЗ (Курский электроаппаратный завод) 340145

Автоматический выключатель 4А T2 OptiStart MP 32RH - трёхполюсное устройство защиты двигателей с термомагнитным расцепителем, предназначенное для монтажа на DIN-рейку. Подходит для управления и защиты электродвигателей малой мощности в промышленных системах. Бренд КЭАЗ, артикул 340145.

Назначение и область применения

Выключатель 4А T2 OptiStart MP 32RH защищает электродвигатели от перегрузок, коротких замыканий и обрыва фазы. Устройство применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Номинальная коммутируемая мощность 1,5 кВт при 400 В позволяет использовать его для двигателей до 1,5 кВт. Подходит для стационарной установки в щитах и распределительных устройствах.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защита всех трёх фаз сети
• Номинальное напряжение: 690 В - максимальное рабочее напряжение в цепи
• Номинальная отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Расцепление: термомагнитное - сочетание тепловой защиты от перегрузки и магнитной защиты от КЗ
• Уставка расцепителя короткого замыкания: 52 А - порог срабатывания при аварийном токе
• Диапазон регулировки теплового расцепителя: 2,5–4 А - можно настроить чувствительность к перегрузке в этом интервале
• Номинальная коммутируемая мощность AC-3: 1,5 кВт - максимальная мощность двигателя, которую можно надёжно включать/выключать
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение: винтовые зажимы - требует затяжки отверткой
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель 4А T2 OptiStart MP 32RH совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейку. Подключение проводов - через винтовые клеммы; рекомендуется использовать жилы сечением до 2,5 мм2. Перед подключением проверьте соответствие сечения провода и момент затяжки - избыточная нагрузка на клеммы может повредить контакт. Устройство не предназначено для частых операций включения/отключения - рассчитано на длительную работу, а не на управление в режиме “частый пуск”.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает защиту от перегрева и обрыва фазы - при потере одной из фаз устройство отключится, предотвращая перегрузку двигателя. Отличается высокой отключающей способностью (100 кА), что делает его подходящим для сетей с большими токами КЗ, типичными в промышленных условиях.

Преимущества

• Функция защиты от обрыва фазы - снижает риск выхода двигателя из строя при неработающей фазе
• Настройка теплового расцепителя в диапазоне 2,5–4 А - точная адаптация под конкретный двигатель
• Высокая отключающая способность (100 кА) - обеспечивает надёжность даже в сложных сетях
• Изготовлено КЭАЗ - известный российский производитель с проверенной долговечностью оборудования

Ограничения применения

• Не подходит для сред с повышенной запылённостью или влажностью - степень защиты IP20 не обеспечивает герметичность
• Не предназначен для частого включения/отключения - не является контактором, рассчитан на редкие операции
• Максимальная мощность двигателя - 1,5 кВт; использование с более мощными двигателями недопустимо
• Требуется ручная настройка теплового расцепителя - нельзя просто установить и забыть, нужен контроль уставки

Примеры использования

• Щит управления насосной станцией - защита 1,1 кВт насоса от перегрузки и обрыва фазы
• Линия конвейера с тремя двигателями по 1,5 кВт каждый - отдельный выключатель на каждую линию
• Вентиляционная система в цеху - защита вентилятора 0,75 кВт при колебаниях напряжения

Практические советы

• Перед установкой проверьте реальный ток потребления двигателя - он должен находиться в диапазоне 2,5–4 А
• Настройте тепловой расцепитель на 80–90% от номинального тока двигателя - это оптимально для долгой работы
• Не используйте этот выключатель вместо контактора - он не рассчитан на частые пуски (более 10–15 раз в час)
• Проверяйте плотность затяжки винтов после первого включения - возможна усадка проводов
• Для условий с высокой температурой окружающей среды выбирайте модели с увеличенным температурным диапазоном - данный выключатель работает в стандартных условиях (+5C…+40C)
