Автоматический соединительный зажим с термоусаживающей трубкой (АЦСт 50) | 14300012 NILED НИЛЕД

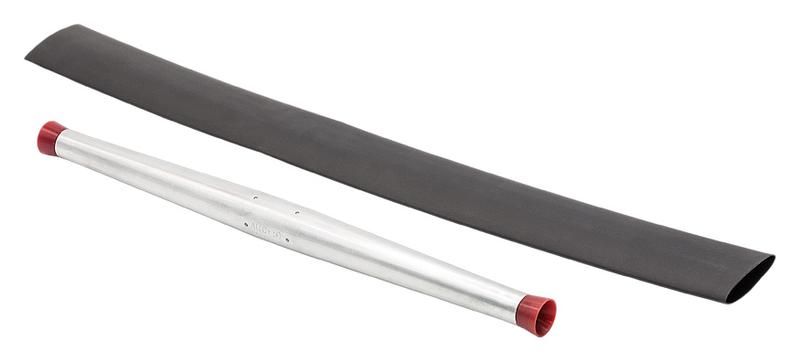

Соединительный зажим автоматический АЦСт 50 с термоусаживающей трубкой от НИЛЕД предназначен для надёжного соединения защищённых проводов СИП-3 на воздушных линиях электропередачи напряжением 6–35 кВ. Благодаря термоусаживающей трубке и алюминиевому сплаву, он обеспечивает герметичность, долговечность и высокую механическую прочность без необходимости использования специнструмента.

Назначение и область применения

Соединительный зажим автоматический АЦСт 50 используется исключительно для соединения проводов СИП-3 в пролётах воздушных линий электропередачи (ВЛЭП) среднего напряжения - от 6 до 35 кВ. Применяется там, где требуется быстрое, безопасное и долговечное соединение без разрезания изоляции провода. Подходит для установки на опорах, в местах ответвлений и переходов между участками ЛЭП.

Технические характеристики

• Сечение проводника: 35–50 кв.мм - подходит для проводов СИП-3 указанного сечения;
• Тип изделия: зажим соединительный автоматического действия - фиксируется самопроизвольно при затяжке;
• Количество жил: одножильный - рассчитан на один провод СИП-3;
• Материал корпуса: алюминиевый сплав - легкий, коррозионностойкий, совместим с алюминиевыми токоведущими частями;
• Исполнение: с термоусаживающей трубкой - после нагрева плотно обволакивает место соединения, предотвращает попадание влаги и пыли;
• Рабочая температура: от –60 C до +50 C - выдерживает суровые зимние условия и летнюю жару;
• Устойчивость к УФ-излучению: да - материал трубки не хрупнеет и не трескается под воздействием солнца;
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя НИЛЕД.

Совместимость и монтаж

АЦСт 50 совместим только с изолированными проводами СИП-3 соответствующего сечения (35–50 кв.мм). Монтаж выполняется вручную без инструментов: достаточно вставить провод в зажим до упора - внутренний механизм автозажима самостоятельно фиксирует жилу. После этого термоусаживающая трубка нагревается газовой горелкой или тепловентилятором до полного усыхания и образования герметичной оболочки вокруг соединения.

Не используйте зажим для медных проводов, многожильных кабелей или проводов других типов (например, СИП-4 или АС). Диаметр провода должен точно соответствовать заявленному диапазону - перегрузка вызывает снижение контакта, недогрузка - плохую фиксацию.

Безопасность и стандарты

Соединительный зажим автоматический АЦСт 50 соответствует требованиям к применению на распределительных сетях среднего напряжения. Герметизация термоусаживающей трубкой обеспечивает класс защиты IP67 - полная защита от пыли и временного погружения в воду. Это делает изделие безопасным для работы во влажной среде, на открытых участках и в условиях возможного замерзания воды внутри соединения.

Преимущества

• Высокая механическая прочность - нагрузка на соединении достигает 95% от прочности самого провода СИП-3;
• Отсутствие необходимости в инструментах - экономит время при монтаже и обслуживании;
• Защита от внешних факторов - термоусаживающая трубка препятствует окислению, коррозии и проникновению влаги;
• Долговечность - гарантированный срок службы 5 лет при соблюдении условий эксплуатации;
• Устойчивость к УФ - сохраняет целостность даже при длительном пребывании на солнце.

Ограничения применения

• Не для напряжений выше 35 кВ - риск пробоя изоляции;
• Не предназначены для соединения медных проводов - различие коэффициентов расширения вызывает ослабление контакта;
• Не использовать в качестве ответвления от основного провода - требуются специальные ответвительные зажимы;
• Запрещено использование без прогрева термоусаживающей трубки - без неё соединение будет негерметичным и подвержено коррозии;
• Не рекомендовано для установки в местах постоянного механического напряжения (вибрация, растяжение).

Примеры использования

• Соединение двух участков СИП-3 на пролёте между двумя опорами;
• Обход повреждённого участка провода на ВЛЗ без демонтажа всей линии;
• Подключение потребителей через ответвление от главной линии (при использовании правильного ответвительного устройства);
• Ремонтные работы на линиях в регионах с холодным климатом - благодаря широкому диапазону температур.

Практические советы

• Перед монтажом проверьте сечение провода - оно должно находиться строго в пределах 35–50 кв.мм; слишком маленький или большой провод сделают соединение ненадёжным;
• При нагреве термоусаживающей трубки равномерно перемещайте источник тепла - начинайте с центра, двигайтесь к краям, чтобы избежать пузырей воздуха;
• Не допускайте попадания грязи, песка или влаги внутрь зажима перед установкой - протрите поверхность провода перед вставкой;
• Храните зажимы в сухом месте, избегайте прямого солнечного света до момента монтажа - хотя они УФ-стойкие, длительное воздействие может изменить эластичность трубки;
• Проверяйте качество соединения после остывания: трубка должна полностью обтянуть провод, без вздутостей и щелей.
