Оперативный ответвительный зажим RPN+D | 11300012 NILED НИЛЕД

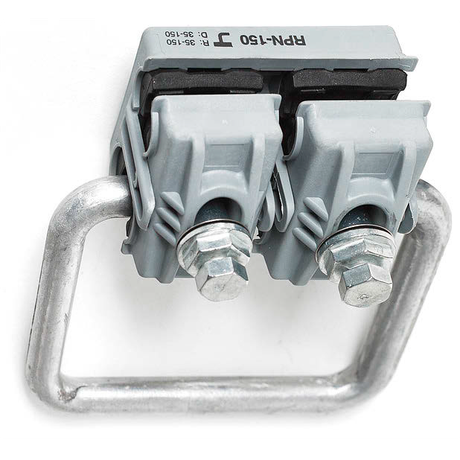

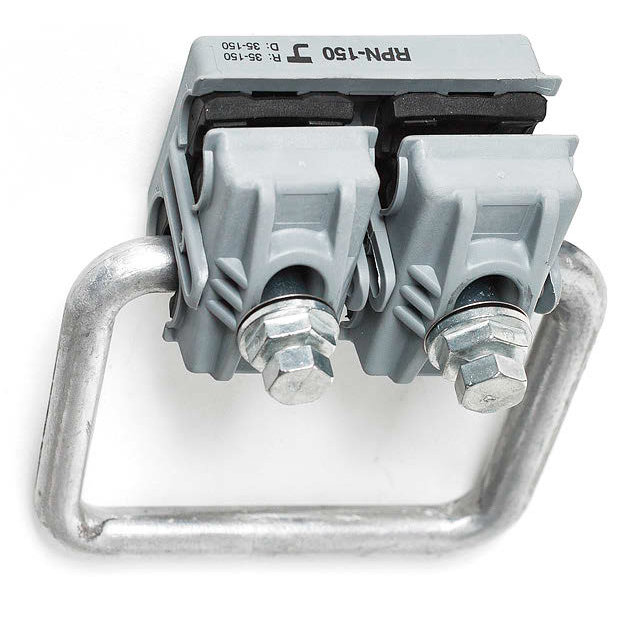

Зажим оперативный ответвительный RPN+D (35-150 кв.мм) от НИЛЕД предназначен для быстрого и безопасного наложения переносного заземления на воздушные линии электропередачи с проводами СИП-3 6–10 кВ во время ремонта. Комбинированная конструкция обеспечивает надёжный контакт даже с изолированными проводами, а материал и защита позволяют использовать его в суровых условиях.

Назначение и область применения

Зажим оперативный ответвительный RPN+D (35-150 кв.мм) используется исключительно для временного заземления линий электропередачи при проведении ремонтных и обслуживательных работ. Применяется на ЛЭП напряжением 6–10 кВ с проводами типа СИП-3. Монтируется в местах, где требуется фиксация переносного заземления - на началах и концах участков, на ответвлениях, а также там, где работы выполняются в прямой видимости.

Технические характеристики

• Диапазон сечений: 35–150 мм2 - подходит для основных типов СИП-3 проводов
• Материал корпуса: Алюминий (для токопровода) / Полиамид (для изоляционной части)
• Рабочая температура: от –60 C до +50 C - работает в холодном климате и летней жаре
• Устойчивость к УФ-излучению: Да - не теряет прочность и эластичность под прямыми солнечными лучами
• Количество жил: Одна - предназначена для одножильного провода
• Масса: 0,3 кг - компактный и удобный для переноски
• Гарантийный срок: 84 месяца (7 лет) - длительный срок службы за счёт качественных материалов
• Наличие изолятора: Да - предотвращает случайное прикосновение к токоведущим частям
• Защитное покрытие: Необработанное - поверхность не имеет антикоррозийного слоя; требует контроля состояния в агрессивной среде

Совместимость и монтаж

Зажим оперативный ответвительный RPN+D (35-150 кв.мм) совмещён с прокалывающим элементом RPN 150 - он пробивает изоляцию провода СИП-3 без её удаления, сохраняя целостность линии. Для установки необходим изолированный накидной гаечный ключ CL 13 Click. Ключ позволяет закручивать головку болта без прямого контакта с токоведущими деталями, что повышает безопасность. Монтаж осуществляется стационарно: зажим фиксируется на проводе один раз перед началом работ и остаётся на месте до окончания всех мероприятий. Подключение заземляющего провода происходит через специальную скобу D.

Безопасность и стандарты

Проект соответствует требованиям ПУЭ и ПТЭЭП. Конструкция обеспечивает электроизоляцию при работе на высоком напряжении. Благодаря наличию изолятора и применению изолированного инструмента, риск поражения током минимален. Однако использование возможно только при соблюдении правил безопасности: работа должна проводиться с использованием средств защиты, в установленной последовательности и под наблюдением ответственного лица.

Преимущества

• Прокалывает изоляцию СИП-3 без подготовки - экономит время на монтаже
• Высокая механическая прочность благодаря комбинации алюминия и полиамида
• Работает в экстремальных температурах - подходит для северных регионов России
• Устойчив к выгоранию от UV - долговечен на открытых участках ЛЭП
• Поддерживает надёжный контакт даже после многократного демонтажа

Ограничения применения

• Не для проводов других типов (например, голые провода, СИП-4, АВК)
• Не рекомендован для постоянного использования - только для временного заземления
• Отсутствие защитного покрытия делает его чувствительным к хлоридам и солевому туману - в прибрежных районах нужен более частый осмотр
• Требуется точное соответствие сечения провода: менее 35 мм2 - недостаточно плотного контакта, более 150 мм2 - невозможен монтаж

Примеры использования

• Настройка заземления на опоре ЛЭП перед заменой изоляторов
• Обеспечение безопасности при ремонте распределительного устройства на ответвлении
• Передвижение бригады между участками - зажим можно легко переместить с одного провода на другой
• Работы в зимний период - функционирует при −50 C без потери эффективности

Практические советы

• Перед каждым монтажом проверьте состояние прокалывающих зубцов - они должны быть острыми, без трещин и деформаций
• Используйте только совместимый ключ CL 13 Click - другие инструменты могут повредить механизм
• После завершения работ обязательно снимите зажим - не оставляйте его на проводе как постоянный элемент
• Проверяйте соединение с заземляющим проводом перед каждой установкой - плохой контакт снижает уровень безопасности
• При эксплуатации в солевых регионах (прибрежные районы, дороги с реагентами) ежегодно осматривайте металлические части на предмет коррозии
