Автоматический соединительный зажим с термоусаживающей трубкой (АЦСт 95) | 14300022 NILED НИЛЕД

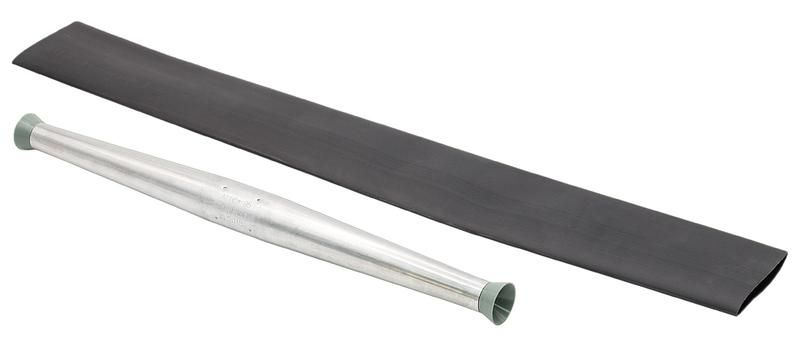

Соединительный зажим автоматический АЦСт 95 с термоусаживающей трубкой от НИЛЕД предназначен для надёжного соединения защищённых силовых проводов СИП-3 на воздушных линиях электропередачи напряжением 6–35 кВ. Его конструкция обеспечивает высокую механическую прочность и герметичность без необходимости использования специнструмента.

Назначение и область применения

Соединительный зажим автоматический АЦСт 95 с термоусаживающей трубкой используется исключительно для соединения одиночных проводников в пролётах между опорами на воздушных линиях с использованием самонесущих изолированных проводов СИП-3. Применяется в сетях среднего напряжения - 6–35 кВ. Подходит для ремонтных работ, ответвлений и участков, где требуется быстрое и безопасное соединение без демонтажа линии.

Технические характеристики

• Максимальное сечение проводника: 95 мм2 - позволяет использовать провода с жилами до этого значения;
• Количество проводников: один - зажим рассчитан на соединение двух концов одного провода, не предназначен для многожильных ответвлений;
• Тип корпуса: термоусаживаемый - внешняя трубка плотно обволакивает место соединения после нагрева, обеспечивая гидроизоляцию и механическую защиту;
• Материал корпуса: алюминиевый сплав с повышенной прочностью и устойчивостью к коррозии - гарантирует долгий срок службы даже во влажной и агрессивной среде;
• Механическая прочность соединения: 95% от прочности самого провода - практически не снижает нагрузочную способность линии.

Совместимость и монтаж

Соединительный зажим автоматический АЦСт 95 с термоусаживающей трубкой совместим только с проводами СИП-3 соответствующего сечения. Монтаж выполняется вручную: провод вставляется внутрь зажима, затем термоусаживающая трубка равномерно прогревается обычным тепловым феном до полного её смыкания вокруг соединения. Инструменты для затяжки, клещей или гаечных ключей не требуются.

Безопасность и стандарты

Произведено в соответствии с требованиями к оборудованию для распределительных сетей среднего напряжения. Герметизация термоусаживающей трубкой предотвращает попадание влаги, что снижает риск коррозии контактов и пробоя изоляции. Соответствие нормам безопасности достигнуто за счёт гарантированной механической прочности и защиты от внешних воздействий.

Преимущества

• Не требует специального инструмента - экономит время и снижает стоимость обслуживания;
• Высокая степень герметизации благодаря термоусаживающей трубке - идеально для открытых ЛЭП;
• Алюминиевый сплав корпуса устойчив к окислению - продлевает жизнь соединения в условиях повышенной влажности и загрязнённой среды;
• Чётко ограниченная область применения - минимизирует риск неверного использования.

Ограничения применения

• Подходит только для проводов СИП-3; не другие типы изолированных или голых проводов;
• Рассчитан на односоединение - нельзя использовать для ответвлений или тройниковых соединений;
• Требуется источник тепла (фен) для активации термоусаживающей трубки - невозможно смонтировать без него;
• Не предназначена для установки внутри помещений или в закрытых шкафах - применение допускается только на открытом воздухе на ВЛЗ.

Примеры использования

• Соединение повреждённого участка СИП-3 на воздушной линии 10 кВ;
• Установка ответвления к трансформаторной подстанции через пролёт;
• Обеспечение герметичного перехода между двумя секциями СИП-3 при замене старого провода;
• Работы на линиях в районах с частыми осадками, близости к водоёмам или в горных местностях.

Практические советы

• Перед монтажом проверьте соответствие сечения провода СИП-3 максимальному значению 95 мм2 - перегрузка недопустима;
• Греете термоусаживающую трубку равномерно, начиная с середины и двигаясь к краям - так избежите образования пузырей и неплотного прилегания;
• Не используйте открытый пламя - только термофен с регулируемой температурой;
• Проверяйте целостность трубки перед установкой - наличие трещин или деформаций делает зажим небезопасным;
• Артикул 14300022 от НИЛЕД имеет точную совместимость с проводами СИП-3, произведёнными по ГОСТ 31943 - выбирайте аналогичные провода для гарантированной работы.
