Автоматический соединительный зажим с термоусаживающей трубкой (АЦСт 150) | 14300032 NILED НИЛЕД

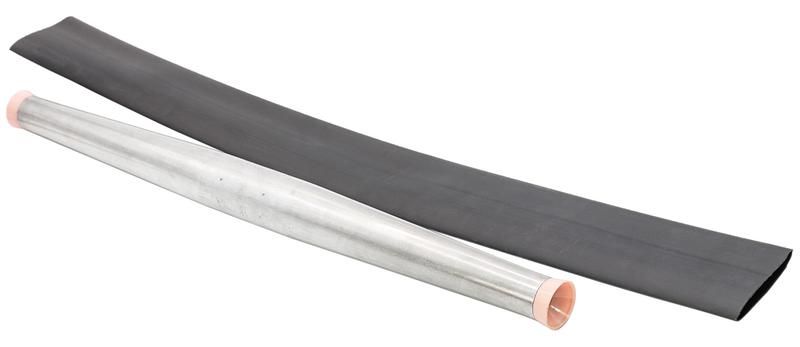

Соединительный зажим автоматический АЦСт 150 с термоусаживающей трубкой от бренда НИЛЕД предназначен для надёжного соединения защищённых проводов СИП-3 на воздушных линиях электропередачи напряжением 6–35 кВ. Устройство обеспечивает высокую механическую прочность и долговечную герметизацию без необходимости использования инструментов.

Назначение и область применения

Соединительный зажим автоматический АЦСт 150 с термоусаживающей трубкой используется исключительно для соединения проводов СИП-3 в пролётах воздушных линий электропередачи (ВЛЭП) среднего напряжения - от 6 до 35 кВ. Применяется там, где требуется быстрое, безопасное и герметичное соединение без демонтажа линии. Подходит для установки в условиях открытых участков трасс, в том числе в районах с высокой влажностью, перепадами температур и воздействием ультрафиолета.

Технические характеристики

• Максимальное сечение проводника: 150 кв.мм - позволяет работать с крупными проводами СИП-3, соответствует требованиям расчётных нагрузок;
• Материал корпуса: алюминиевый сплав с повышенной прочностью и антикоррозийной защитой - снижает риск окисления и выгорания;
• Рабочий температурный диапазон: от –60 C до +50 C - сохраняет целостность даже в суровых климатических условиях;
• Устойчивость к ультрафиолету: да - материал не хрупнеет и не деградирует под длительным солнечным светом;
• Количество жил: одна - предназначена для одножильного соединения одного провода СИП-3;
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции при соблюдении условий эксплуатации.

Совместимость и монтаж

Зажим совместим только с изолированными проводами СИП-3, имеющими сечение до 150 кв.мм. Монтаж выполняется вручную - никаких клещей, гаечных ключей или других инструментов не требуются. Для сборки необходимо:

1. Подготовить конец провода - удалить изоляцию на нужном участке согласно рекомендациям производителя;
2. Вставить провод внутрь зажима до упора;
3. Нагреть термоусаживающую трубку феном до равномерного её сжатия вокруг провода - образуется плотная, водонепроницаемая оболочка.

Не допускается использование с другими типами проводов (например, СИП-1, СИП-2, голыми проводниками или медью).

Безопасность и стандарты

Соединительный зажим автоматический АЦСт 150 с термоусаживающей трубкой соответствует требованиям к электроустановкам среднего напряжения. Конструкция предотвращает контакт между токоведущими частями и внешней средой благодаря герметизации термоусаживающей трубкой. Гарантированная механическая прочность соединения достигает 95% от прочности самого провода СИП-3, что минимизирует риск разрыва при ветровых нагрузках.

Преимущества

• Высокая степень защиты IP68 (достижимая после термоусадки) - полностью исключает попадание воды, пыли и грязи;
• Отсутствие необходимости в специнструменте - экономит время и трудозатраты при монтаже;
• Алюминиевый сплав - легче стали, не подвержен коррозии, совместим с алюминиевыми проводами СИП-3;
• Долговечность - гарантия 5 лет при работе в экстремальных условиях;
• УФ-защита - не требует дополнительной изоляции или покраски при эксплуатации на открытом воздухе.

Ограничения применения

• Не для соединений подземных кабельных линий - предназначен только для воздушных ВЛЭП;
• Не использовать с проводами другого типа (СИП-1/2, ACSR, медные);
• Не применять при температурах ниже –60 C - возможна потеря эластичности материала;
• Требуется обязательное нагревание термоусаживающей трубки - неполная усадка снижает уровень герметичности;
• Не допускается многократное вскрытие и повторное использование - зажим является одноразовым компонентом.

Примеры использования

• Соединение двух участков СИП-3 на опоре ВЛ 10 кВ в сельской местности;
• Обход препятствия (дерева, здания) путём ответвления провода через зажим;
• Ремонт поврежденного участка ЛЭП без отключения питания - возможно при использовании изолирующих штанг;
• Монтаж новых линий в регионах с холодным климатом (Сибирь, Дальний Восток).

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 150 кв.мм максимум; меньшие сечения также подходят, но не более чем на 20% меньше;
• Используйте тепловую пушку с регулируемой температурой - перегрев может повредить изоляцию провода;
• Проверяйте равномерность усадки термотрубки: она должна плотно облегать весь контактный элемент без пузырей и складок;
• При монтаже на высоте используйте страховочные системы - работа происходит под напряжением;
• Храните зажимы в сухом месте, избегая прямого контакта с маслом, растворителями и щелочами - они могут повредить поверхность термоусадки.
