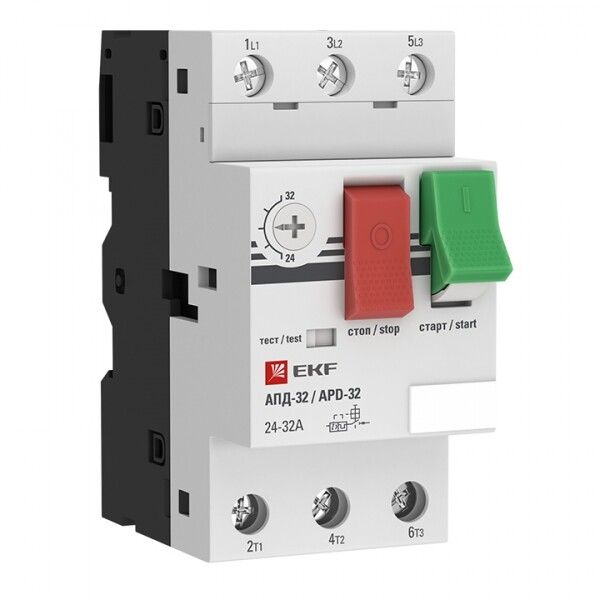

Выключатель автоматический для защиты двигателя АПД-32 24-32А EKF apd2-24-32

Автоматический выключатель для защиты двигателя АПД-32 24-32А от EKF PROxima предназначен для защиты трёхфазных двигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство устанавливается на DIN-рейку, имеет термомагнитную защиту и подходит для промышленного оборудования с номинальным током 24–32 А.

Назначение и область применения

Автоматический выключатель для защиты двигателя АПД-32 24-32А используется исключительно для защиты трёхфазных асинхронных . Он обеспечивает безопасную работу оборудования при перегрузках, внезапном увеличении тока и потере одной из фаз. Применяется в промышленных условиях: на конвейерах, насосных станциях, подъёмниках, вентиляционных системах, строительной технике и других устройствах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 32 А (диапазон регулировки срабатывания по перегрузке - 24–32 А)
• Номинальное напряжение: 400–600 В переменного тока (AC)
• Количество полюсов: 3
• Номинальная отключающая способность: 15 кА
• Номинальная мощность по классу AC-3: 15 кВт
• Диапазон срабатывания по короткому замыканию: 312–416 А
• Защита от обрыва фазы: да
• Термическая защита: да (на основе бимetalлической пластины)
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 35 мм2
• Частота: 50 Гц
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от –40 C до +55 C)
• Способ монтажа: на DIN-рейку 35 мм
• Тип управления: кнопки включения/выключения
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Автоматический выключатель для защиты двигателя АПД-32 24-32А совместим со всеми типами DIN-реек шириной 35 мм. Подключение осуществляется через винтовые зажимы с тарельчатыми контактами - обеспечивают плотный и долговечный контакт даже при многократных циклах включения. Для правильного монтажа важно соблюдать рекомендованное сечение кабеля (до 35 мм2): более толстый провод не войдёт, а слишком тонкий может плохо затянуться и вызвать перегрев. Установка возможна только в щитах с достаточным свободным местом - корпус не герметичен, требует защиты от внешних воздействий.

Безопасность и стандарты

АПД-32 соответствует требованиям международного стандарта IEC 60947-2 и российскому ГОСТ Р 50030.2-99. Конструкция выполнена из самозатухающего пластика, что снижает риск распространения пламени при возгорании. Защита от обрыва фазы предотвращает повреждение двигателя при работе на двух фазах - одна из важнейших функций безопасности для промышленных агрегатов.

Преимущества

• Высокая точность срабатывания благодаря комбинированной термомагнитной системе
• Функция защиты от обрыва фазы - отличает устройство от обычных автоматических выключателей
• Широкий диапазон рабочих температур позволяет использовать в холодных и жарких помещениях
• Надёжные винтовые зажимы с тарельчатыми пластинами минимизируют риск ослабления контакта
• Длительная гарантия - 7 лет - свидетельствует о качестве сборки и комплектующих

Ограничения применения

• Не предназначен для защиты однофазных устройств - работает только с трёхфазными сетями
• Степень защиты IP20 запрещает использование во влажных, пыльных или открытых средах - требуется установка внутри закрытого шкафа
• Не поддерживает дистанционное управление или сигнализацию - только ручное включение/выключение через кнопки
• Не рассчитан на частые операционные циклы (более 10–15 включений в час) - длительная работа под нагрузкой допустима, но частые пуски могут снизить срок службы механических элементов

Примеры использования

• Защита насосов в системах водообеспечения и канализации
• Контроль питания промышленных вентиляторов и воздушных завес
• Обеспечение безопасности подъёмных механизмов на стройплощадках
• Управление конвейерными линиями на пищевых и химических производствах
• Подключение электромоторов кранов, эскалаторов и грузоподъёмных машин

Практические советы

• Настройте порог срабатывания по перегрузке точно под номинальный ток вашего двигателя - используйте диапазон 24–32 А, чтобы избежать ложных отключений
• Проверьте соответствие сечения кабеля перед подключением - не менее 10 мм2 для тока 32 А, максимум 35 мм2
• Не устанавливайте АПД-32 рядом с источниками тепла или вибраций - это влияет на точность термореле
• При первом запуске после монтажа проверьте работоспособность кнопок и наличие реакции на имитированный обрыв фазы
• Регулярно осматривайте зажимы на предмет окисления - особенно в условиях повышенной влажности внутри шкафа
