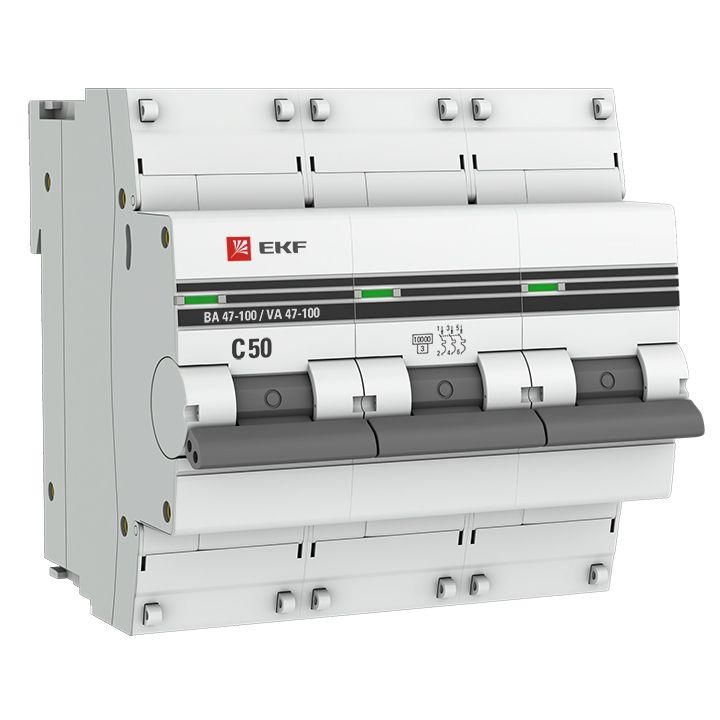

Автоматический выключатель 3P 50А (C) 10kA ВА 47-100M без теплового расцепителя PROxima - mcb47100m-3-50C-pro EKF

Автоматический выключатель ВА 47-100M от EKF - трёхполюсный коммутационный аппарат на 50 А с электромагнитным расцепителем и без теплового расцепителя. Предназначен для защиты цепей от коротких замыканий в системах переменного тока, где требуется управление нагрузкой без защиты от перегрузок. Артикул mcb47100m-3-50c-pro используется в промышленных и общественных объектах с контролируемыми условиями эксплуатации.

Назначение и область применения

Автоматический выключатель ВА 47-100M предназначен для частого включения и отключения электрических цепей, а также для быстрого отключения при коротком замыкании. Отсутствие теплового расцепителя делает его подходящим для ситуаций, когда защита от перегрузок уже обеспечена другим устройством - например, магнитным пускателем или внешним термореле. Применяется в силовых щитах промышленного оборудования, станках, насосах, конвейерах, системах освещения и других установках с постоянной или предсказуемой нагрузкой.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 3
• Номинальное напряжение: 230 В (рабочее), до 660 В (изоляционное)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Тип тока: переменный (AC), частота 50 Гц
• Сечение подключаемых проводов: 1–25 мм2
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри электрошкафа
• Ширина по модулям: 4,5 модуля (13,5 мм каждый)
• Глубина монтажа: 45 мм - минимальное расстояние от передней стенки шкафа до задних креплений
• Рабочий диапазон температур: от –25 C до +50 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в помещении
• Поддерживает коммутацию нейтрали - можно отключать нулевой провод одновременно с фазами
• Гарантия: 84 месяца

Совместимость и монтаж

Автоматический выключатель ВА 47-100M устанавливается на DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы, доступ к которым закрывается пластиковыми крышками - они позволяют опломбировать устройство после монтажа. Для правильной работы важно соблюдать рекомендованное сечение провода (1–25 мм2): меньшие провода могут плохо фиксироваться, большие - не войдут в зажим. Устройство совместимо с другими элементами серии PROxima и может использоваться в сборках с аналогичными автоматами, УЗО и контактными устройствами.

Безопасность и стандарты

Автоматический выключатель ВА 47-100M соответствует требованиям ГОСТ IEC 60898-1. Конструкция предусматривает защиту от случайного прикосновения к токоведущим частям благодаря изолирующим крышкам. Цветовой индикатор на лицевой панели показывает положение контактов: «ON» - включено, «OFF» - отключено. Наличие возможности отключения нейтрали повышает безопасность при обслуживании цепей, особенно там, где ноль может оказаться под потенциалом.

Преимущества

• Улучшенная конструкция корпуса с опломбируемыми крышками снижает риск несанкционированного вмешательства
• Цветовая индикация состояния контакта позволяет быстро диагностировать работу устройства без тестирования
• Эргономичная ручка обеспечивает чёткое и надёжное управление даже в условиях ограниченного пространства
• Поддержка коммутации нейтрали упрощает проектирование систем с высокими требованиями к безопасности
• Длинная гарантия (7 лет) указывает на уверенность производителя в долговечности изделия

Ограничения применения

• Не предназначен для защиты от перегрузок - обязательно используйте внешнее термореле или другой механизм защиты при наличии изменчивой нагрузки
• IP20 не допускает использование вне закрытых шкафов - нельзя устанавливать на открытых площадках или во влажных помещениях без дополнительной защиты
• Не подходит для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска); для таких задач лучше выбрать характеристику D
• Требуется точное соответствие сечения провода - применение проводов меньше 1 мм2 или больше 25 мм2 недопустимо

Примеры использования

• Щит управления станком с ЧПУ - питание подаётся через магнитный пускатель, который сам регулирует перегрузки; ВА 47-100M обеспечивает только аварийное отключение при КЗ
• Осветительная система в административном здании - нагрузка стабильна, перегрузки маловероятны, нужна лишь защита от пробоя
• Контур питания конвейерной линии - установлен рядом с пускателем, выполняет функцию главного рубильника и защиты от КЗ
• Распределительный щит на производстве - часть группы автоматов, где каждому потребителю назначен свой тип защиты

Практические советы

• Используйте этот автомат только тогда, когда защита от перегрузок реализована иным способом - иначе оборудование может выйти из строя
• Проверьте глубину шкафа перед монтажом: минимум 45 мм необходимо для свободного расположения механизма и проводов
• При подключении многожильных проводов используйте наконечники - это повысит надёжность контакта и продлит срок службы
• Обязательно пломбируйте крышки после окончания монтажа - это соответствует нормам ПУЭ и предотвращает внесение изменений без авторизации
• Если в вашей сети возможны скачки напряжения выше 4 кВ - проверьте наличие дополнительных ограничителей импульсных перенапряжений
