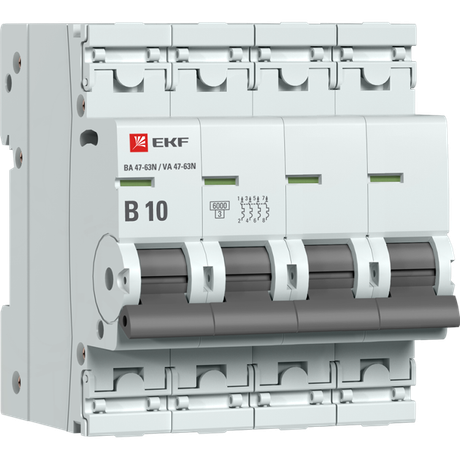

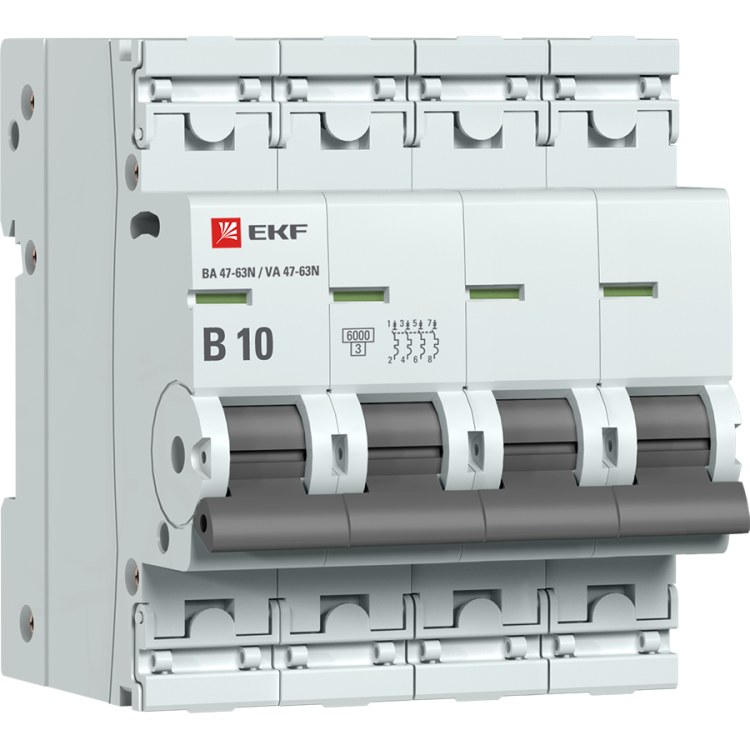

Автоматический выключатель 4P 10А (B) 6кА ВА 47-63N PROxima - M636410B EKF

Автоматический выключатель модульный четырёхполюсный 10А (B) 6кА ВА 47-63N от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул m636410b относится к сериям PROxima и совместим с DIN-рейкой стандарта 35 мм.

Назначение и область применения

Автоматический выключатель модульный четырёхполюсный 10А (B) 6кА ВА 47-63N защищает четырёхпроводные сети переменного тока с напряжением до 230 В. Применяется в распределительных щитах для защиты групповых линий: освещения, розеток, бытовой техники, маломощного оборудования. Четыре полюса позволяют отключать одновременно все фазы и ноль - важно для систем TN-S и TT. Устройство подходит для помещений с нормальной степенью загрязнения (класс 2): квартир, административных зданий, мастерских, складов.

Технические характеристики

• Номинальный ток: 10 А - допустимый постоянный ток без срабатывания
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с плавным запуском (освещение, бытовые приборы)
• Номинальное напряжение: 230 В AC - рабочее напряжение однофазной сети
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое выдерживает изоляция без пробоя
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Сечение провода: 1–25 мм2 - подходит для медных проводов любого распространённого сечения
• Модульная ширина: 4 М - занимает 4 модуля на DIN-рейке (17,5 мм каждый)
• Частота: 50 Гц - стандартная частота сетей в России и странах СНГ
• Рабочая температура: от –25C до +50C - работает в неотапливаемых помещениях и на улице внутри щита
• Степень защиты IP20: защита от прикосновения к токоведущим частям пальцами, но не от пыли и воды
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молнии)
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Автоматический выключатель модульный четырёхполюсный 10А (B) 6кА ВА 47-63N монтируется на стандартную DIN-рейку шириной 35 мм. Глубина монтажа - 50 мм, что позволяет размещать его даже в компактных щитках. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками - они также служат для пломбировки. Установка выполняется одним движением: защёлкивают корпус на рейку, затягивают винты проводов. Наличие двухпозиционного зажима упрощает подключение одножильных и многожильных проводов без предварительной обжимки.

Безопасность и стандарты

Устройство соответствует ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных автоматических выключателей. Цветовой индикатор на лицевой панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибок при обслуживании. Пластиковая крышка над зажимами препятствует случайным прикосновениям к токоведущим частям. Усиленный корпус с дополнительными заклёпками повышает механическую прочность и долговечность.

Преимущества

• Пластика крышки над зажимами - исключают несанкционированный доступ и обеспечивают безопасность при обслуживании
• Цветовой индикатор состояния контактов - наглядно показывает, включен или отключен выключатель
• Улучшенная конструкция корпуса - повышенная жёсткость и устойчивость к деформации
• Удобная рукоятка - легко включать/выключать даже в условиях ограниченного доступа
• Длинная гарантия - 7 лет, что свидетельствует о высоком качестве сборки
• Поддержка широкого диапазона сечений проводов - 1–25 мм2 - не требует переходников

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от внешних факторов
• Не используется в трёхфазных сетях выше 230 В между фазами - рассчитан только на 230 В между фазой и нулём
• Характеристика B не подходит для мощных двигателей или сварочных аппаратов - возможны ложные срабатывания
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно устанавливать УЗО
• Не рекомендуется для установки вне щита - отсутствие герметизации делает его непригодным для открытого монтажа

Примеры использования

• Защита группы розеток в квартире с несколькими потребителями (телевизор, холодильник, компьютер)
• Отключение всех фаз и нуля в щите на этаже многоэтажного дома
• Щитовое оборудование в офисном помещении с одной фазой и нулём
• Электроснабжение светильников и маломощных насосов в подвале или на даче

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность подключенных устройств не превышала 2,3 кВт (P = U × I = 230 В × 10 А)
• Используйте провода сечением 2,5–4 мм2 для розеточных групп - это оптимально для 10 А
• При монтаже не перетягивайте винты зажимов - это может повредить контакт и вызвать перегрев
• Если нужна защита от утечек тока - обязательно установите УЗО перед этим автоматом
• Для промышленных объектов с двигателями лучше выбрать характеристику C или D вместо B
• Проверяйте состояние индикатора после каждого срабатывания - он помогает отличить ручное отключение от аварийного
