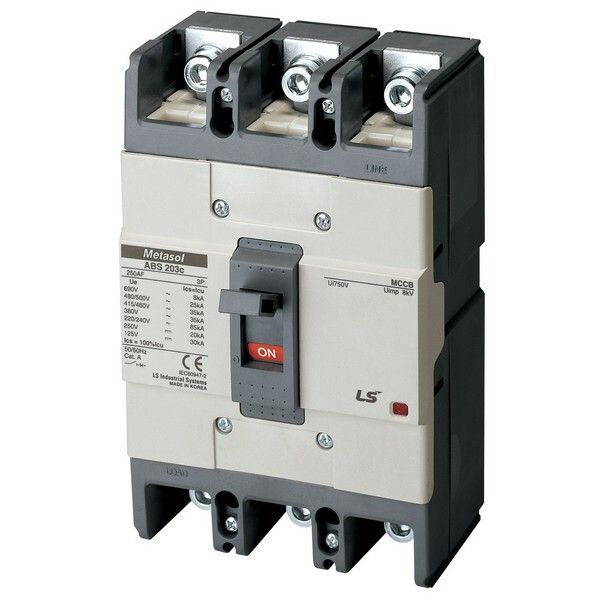

Автоматический выключатель ABS203c (42/37кА 380/415В) 3Р) 125A | 137000200 LSIS

Автоматический выключатель 3-полюсный 125А 42/37кА 380/415В ABS203c от LS Electric предназначен для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Монтируется на плату, используется в промышленном оборудовании, где требуется надежная коммутация и высокая отключающая способность.

Назначение и область применения

Автоматический выключатель 3-полюсный 125А 42/37кА 380/415В ABS203c защищает электрические цепи от токов перегрузки и короткого замыкания. Подходит для установки в распределительных щитах, панелях управления и на монтажных платах промышленного оборудования. Применяется там, где необходима фиксированная защита без регулировки - например, на насосах, компрессорах, конвейерах и станках с асинхронными двигателями.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальная отключающая способность: 37 кА
• Номинальное напряжение: 690 В переменного тока
• Частота: 50 Гц
• Тип расцепителя: Электромагнитный + тепловой (термомагнитный, нерегулируемый)
• Исполнение: Стационарное
• Способ монтажа: На монтажную плату
• Привод: Ручной

Совместимость и монтаж

Автоматический выключатель 3-полюсный 125А 42/37кА 380/415В ABS203c устанавливается исключительно на монтажную плату - не имеет DIN-рейки. Для монтажа требуются отверстия под крепежные штыри, соответствующие габаритам устройства. Убедитесь, что площадка платы жесткая, без деформаций. Клеммы рассчитаны на провода сечением до 50 мм2. Подключение выполняйте с соблюдением момента затяжки - избыточное усилие повредит контакты.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Номинальная отключающая способность 37 кА обеспечивает безопасное отключение даже при серьезных аварийных токах. Литой корпус предотвращает распространение дуги и снижает риск возгорания.

Преимущества

• Высокая отключающая способность - 37 кА - позволяет использовать устройство в сетях с большими токами КЗ
• Термомагнитный расцепитель реагирует одновременно на перегрузку и короткое замыкание без необходимости настройки
• Литой корпус обеспечивает герметичность и долговечность в условиях запыления и вибраций
• Фиксированные параметры защиты снижают вероятность некорректной настройки

Ограничения применения

• Не подходит для частых операций включения/выключения - предназначен для редкой коммутации
• Нельзя регулировать пороги срабатывания - нельзя адаптировать под специфические нагрузки
• Только монтаж на плату - не совместим со стандартными DIN-рейками
• Не рекомендован для применений с постоянными импульсными токами выше 125 А

Примеры использования

• Защита трехфазного двигателя мощностью до 55 кВт в системе конвейера
• Отключение питания преобразователя частоты в станке ЧПУ
• Щитовая защита группы освещения и вентиляции в производственном цехе
• Подключение кабельной линии 380 В с высоким током КЗ

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - превышение 125 А вызовет ложные срабатывания
• При сборке платы оставьте свободное пространство вокруг выключателя - он нагревается при длительной работе
• Не используйте в средах с повышенной влажностью без дополнительной защиты корпуса - хотя IP-класс не указан, литой корпус не является полностью герметичным
• При замене аналога убедитесь, что новый автомат имеет ту же отключающую способность (37 кА) и тип монтажа - замена на DIN-рейку невозможна
• Автоматический выключатель 3-полюсный 125А 42/37кА 380/415В ABS203c от LS Electric - это решение для стабильных, неизменных режимов работы; если нужна гибкость - выбирайте модели с регулируемыми расцепителями.
