Автоматический выключатель ABN403c (42/37кА 380/415В) 3Р) 300A | 164000600 Lsis

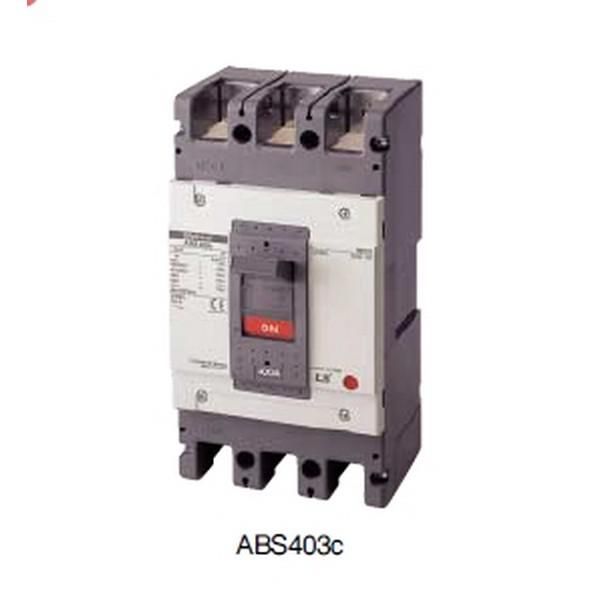

Автоматический выключатель ABN403c от LS Electric - трёхполюсный аппарат в литом корпусе с номинальным током 300 А и отключающей способностью 42 кА. Он предназначен для защиты силовых цепей переменного тока от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Подходит для установки на монтажную плату в распределительных щитах промышленных объектов.

Назначение и область применения

ABN403c используется для защиты электрических цепей от сверхтоков: перегрузок и коротких замыканий. Применяется в системах с напряжением до 690 В переменного тока частотой 50 Гц. Также допускается работа с постоянным током. Устройство рассчитано на редкие оперативные включения и отключения - не для частого управления нагрузкой. Подходит для установки в промышленных щитах: на станках, конвейерах, насосных станциях, в системах освещения крупных помещений.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Номинальный ток: 300 А
• Число полюсов: 3
• Номинальная отключающая способность: 42 кА (при AC); указано также 37 кА - вероятно, для других условий сети
• Номинальное напряжение: 690 В (AC/DC)
• Тип расцепителя: Электромагнитный и тепловой (термомагнитный), нерегулируемый
• Исполнение: Стационарное
• Способ монтажа: На монтажную плату (фиксация через отверстия в основании)
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищён от воды и пыли
• Рабочий температурный диапазон: от –40 C до +40 C
• Род тока: Переменный (AC) и постоянный (DC)
• Привод: Ручной - рычаг включения/выключения
• Механическая износостойкость: 4000 циклов включения/отключения
• Коммутационная износостойкость: 1000 циклов при номинальном токе
• Указатель расцепления: Есть - видна механическая метка при срабатывании

Совместимость и монтаж

ABN403c устанавливается исключительно на монтажную плату - не имеет DIN-рейки. Для монтажа требуются отверстия соответствующего размера в панели. Клеммы предназначены для присоединения медных проводников сечением, соответствующим току 300 А - рекомендуется использовать кабель с площадью жилы не менее 95–120 мм2. Обязательно соблюдать момент затяжки контактов согласно документации производителя. Монтаж возможен только в закрытых помещениях с контролируемой средой - IP20 не обеспечивает защиту от влаги и пыли.

Безопасность и стандарты

ABN403c соответствует международным требованиям к устройствам защиты от сверхтоков. Произведён по технологии литого корпуса, обеспечивающей высокую механическую прочность и электроизоляцию. Наличие указателя расцепления позволяет быстро определить причину отключения - перегрузка или КЗ. Устройство не содержит регулируемых параметров - что снижает риск неквалифицированной настройки.

Преимущества

• Высокая отключающая способность (42 кА) - надёжно работает даже при серьёзных аварийных режимах
• Литой корпус обеспечивает герметичность и долговечность в условиях вибраций и повышенной запылённости внутри шкафа
• Указатель расцепления ускоряет диагностику отказов
• Поддержка работы как на переменном, так и на постоянном токе - универсальность для сложных систем
• Нерегулируемый расцепитель исключает случайную настройку - повышает безопасность эксплуатации

Ограничения применения

• Не предназначен для частых включений - максимальная коммутационная износостойкость всего 1000 циклов
• IP20 - нельзя применять во влажных, пыльных или открытых зонах
• Отсутствие DIN-рейки - требуется специальная панель для монтажа
• Нерегулируемые пороги срабатывания - невозможно адаптировать чувствительность под уникальные условия нагрузки
• Температурный диапазон ограничен до +40 C - не подходит для установки в необогреваемых помещениях с летним нагревом выше этого значения

Примеры использования

• Защита главного входа питания на промышленном участке с мощными двигателями
• Щитовая распределительной системы завода с напряжением 415 В
• Центральный автомат перед преобразователями частоты
• Системы освещения крупных складских комплексов с высокими пусковыми токами

Практические советы

• При выборе ABN403c проверьте соответствие посадочных отверстий на вашей монтажной плате - размеры фиксации должны совпадать с габаритами аппарата
• Не используйте этот автомат вместо контактора - он не рассчитан на частые коммутации
• Обеспечьте достаточное охлаждение вокруг устройства - особенно при работе на пределе тока 300 А
• При сборке щита учтите, что ABN403c занимает значительное место - лучше заранее спроектировать расположение рядом с другими крупными элементами
• Для обслуживания - всегда отключайте питание полностью. Индикация расцепления не гарантирует отсутствие напряжения на выходе
