Автоматический выключатель ABN403c (42/37кА 380/415В) 3Р) 350A | 164000700 Lsis

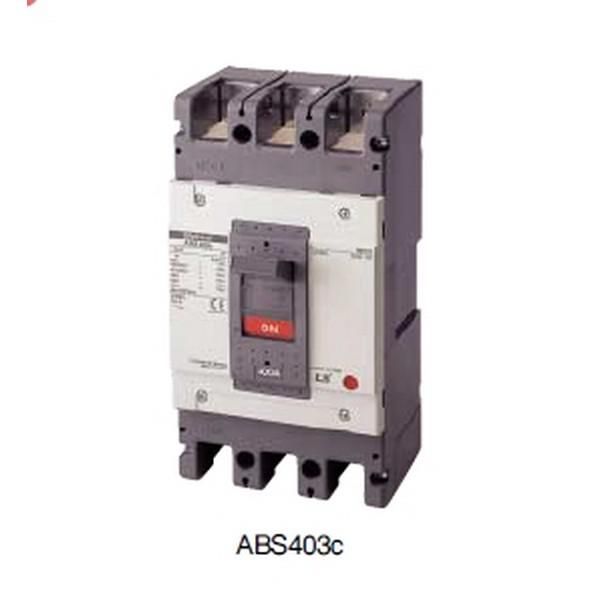

Автоматический выключатель ABN403c от LS Electric - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на ток 350 А и предназначен для защиты сетей от перегрузок и коротких замыканий, а также для редких коммутаций. Подходит для установки на монтажную плату в промышленных распределительных щитах.

Назначение и область применения

ABN403c используется для защиты электрических цепей переменного тока с напряжением до 690 В и частотой 50 Гц. Применяется там, где требуется надёжная защита от сверхтоков: в распределительных щитах промышленных объектов, на входе в мощные электроустановки, у защите двигателей, конвейеров, насосов и других оборудования с высокими пусковыми токами. Также допускается использование в цепях постоянного тока. Устройство не предназначено для частого включения-выключения - только для аварийного отключения и редких ручных операций.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 350 А
• Количество полюсов: 3
• Номинальная отключающая способность: 42 кА (при AC), 37 кА (по описанию производителя - вероятно, указано для условий испытаний)
• Номинальное напряжение: 690 В (переменный ток), работает также с постоянным током
• Тип расцепителя: Электромагнитный и тепловой, нерегулируемый
• Исполнение: Стационарное
• Привод: Ручной
• Способ монтажа: На монтажную плату
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от –40 C до +40 C
• Указатель расцепления: Есть - визуально показывает причину отключения
• Механическая износостойкость: 4000 циклов включения-отключения
• Коммутационная износостойкость: 1000 циклов при номинальном токе
• Род тока: Переменный (AC) и постоянный (DC)

Совместимость и монтаж

ABN403c монтируется исключительно на монтажную плату - не имеет крепления на DIN-рейку. Для установки необходима специальная панель с соответствующими отверстиями и контактными площадками. Диаметр отверстий и расположение клемм должны точно совпадать с габаритами устройства. Клеммы рассчитаны на присоединение проводов сечением, соответствующим току 350 А - рекомендуется использовать медные шины или многожильные кабели с опрессовкой. Монтаж следует выполнять с соблюдением требований к моменту затяжки контактов - перетягивание или слабый зажим снижают надёжность соединения.

Безопасность и стандарты

ABN403c соответствует международным требованиям к устройствам класса IEC 60947-2. Наличие указателя расцепления позволяет быстро диагностировать причину отключения - перегрузка или КЗ. Устройство не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо применять отдельные УЗО. Отключение происходит при достижении порогов, заданных заводом - регулировка не предусмотрена.

Преимущества

• Высокая отключающая способность (до 42 кА) обеспечивает безопасность даже при серьёзных КЗ
• Литой корпус повышает механическую прочность и герметичность внутренних компонентов
• Работает в широком диапазоне температур - подходит для холодных помещений и неотапливаемых зданий
• Указатель расцепления ускоряет поиск причины отказа
• Поддержка работы как с переменным, так и с постоянным током расширяет области применения

Ограничения применения

• Не подходит для частых коммутаций - максимальная коммутационная износостойкость всего 1000 циклов
• IP20 - не защищён от пыли и влаги; запрещено использование во влажных, пыльных или открытых помещениях
• Отсутствие возможности регулировки порогов расцепления - нельзя адаптировать под специфические нагрузки
• Только монтаж на плату - невозможно установить на стандартную DIN-рейку
• Не применяется в системах с напряжением выше 690 В

Примеры использования

• Главный ввод в промышленный щит управления станком с мощностью более 100 кВт
• Защита питания крупного конвейера в пищевой или металлургической промышленности
• Распределительный щит на производстве с несколькими двигателями, работающими одновременно
• Системы DC-питания в энергоёмких объектах (например, зарядные станции для электротранспорта)

Практические советы

• При проектировании учтите, что ABN403c требует свободного пространства вокруг для теплоотвода - не закрывайте его крышками или другими элементами
• Проверьте соответствие сечения кабелей и качества клеммных соединений - плохой контакт вызывает нагрев и преждевременное выход из строя
• Если нужна защита от утечек тока - используйте ABN403c вместе с внешним УЗО
• При замене старого автомата - обязательно проверьте габариты и тип крепления. ABN403c не является прямой заменой для устройств на DIN-рейке
• Для обслуживания - отключите питание, снимите все провода и проверьте состояние контактов. Не вскрывайте корпус - ремонт не предусмотрен
