Автоматический выключатель ABN403c (42/37кА 380/415В) 3Р) 400A | 164000800 Lsis

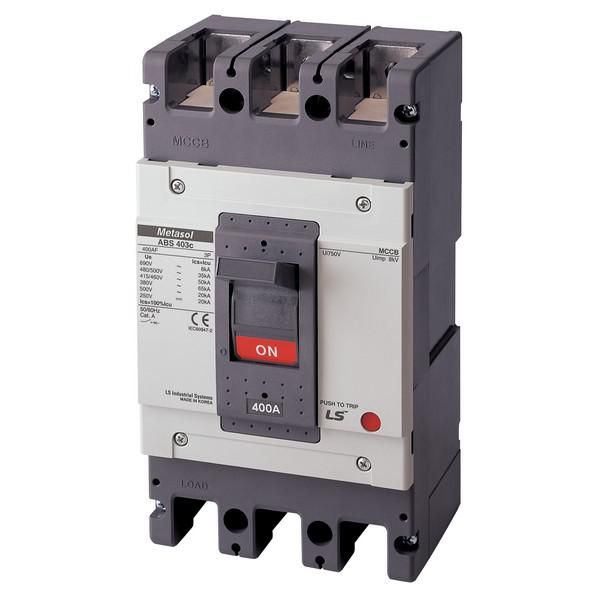

Автоматический выключатель 3-полюсный 400А 37кА 380/415В ABN403c - это силовое устройство в литом корпусе от LS Electric, предназначенное для защиты электрооборудования от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Артикул 164000800 соответствует модели ABN403c, которая применяется в промышленных сетях с напряжением до 690 В.

Назначение и область применения

Автоматический выключатель 3-полюсный 400А 37кА 380/415В ABN403c защищает электрические цепи от сверхтоков: перегрузок и коротких замыканий. Устройство рассчитано на работу в системах переменного тока (50 Гц) и постоянного тока. Подходит для установки в щитах управления, распределительных устройствах, на входе мощных нагрузок - таких как двигатели, нагреватели, конвейеры, системы вентиляции и другие промышленные потребители. Также используется для редких ручных включений и отключений питания.

Технические характеристики

• Номинальный ток: 400 А - максимальный длительно допустимый ток без срабатывания.
• Число полюсов: 3 - защита всех трёх фаз одновременно.
• Номинальная отключающая способность: 37 кА - способность безопасно прервать аварийный ток короткого замыкания этой величины.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначен выключатель.
• Тип расцепителя: термомагнитный, нерегулируемый - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) механизмов; пороги срабатывания заданы заводом.
• Порог срабатывания КЗ: 4000 А - минимальный ток короткого замыкания, при котором сработает мгновенная часть расцепителя.
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды. Применяется внутри закрытых шкафов.
• Диапазон температур: от –40 C до +40 C - работает в холодных и умеренных условиях, но не в жарких помещениях без принудительного охлаждения.
• Род тока: AC/DC - совместим с переменным и постоянным током.
• Механическая износостойкость: 4000 циклов - количество включений/выключений без потери работоспособности.
• Коммутационная износостойкость: 1000 циклов - число отключений при номинальном токе, которые выдерживает контактная система.
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка или КЗ).
• Способ монтажа: монтажная плата - крепится на DIN-рейку через специальный адаптер или платформу, не является самонесущим.
• Конструктивное исполнение: стационарное - не предусматривает быстроразъёмного соединения, требует проводного подключения.
• Привод: ручной - управление осуществляется рычагом вручную.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 400А 37кА 380/415В ABN403c монтируется на DIN-рейку шириной 35 мм с использованием подходящего крепёжного элемента (не в комплекте). Для обеспечения надёжного контакта необходимо использовать медные кабели сечением, соответствующим току 400 А - рекомендовано минимум 120–150 мм2, в зависимости от материала и условий прокладки. Подключение выполняется к верхним зажимам, нижние используются для выхода. Обязательно соблюдать момент затяжки болтов согласно руководству производителя. Монтаж возможен только в сухих, хорошо вентилируемых щитах с классом защиты не ниже IP54.

Безопасность и стандарты

Автоматический выключатель ABN403c соответствует международному стандарту IEC 60947-2 для аппаратов низкого напряжения. Сертифицирован для работы в промышленных объектах, удовлетворяет требованиям безопасности по предотвращению возгораний и повреждений оборудования при аварийных режимах. Наличие указателя расцепления позволяет быстро определить причину отключения, снижая риск повторного включения при сохранении опасности.

Преимущества

• Высокая отключающая способность (37 кА) обеспечивает надёжную защиту даже в крупных промышленных сетях с высокими токами КЗ.
• Термомагнитный расцепитель без возможности регулировки исключает случайные изменения настроек, что важно в средах с ограниченным доступом персонала.
• Работа как на переменном, так и на постоянном токе расширяет области применения - например, в системах с выпрямителями или батарейными источниками.
• Увеличенная механическая долговечность (4000 циклов) делает устройство устойчивым к частому ручному управлению.
• Литой корпус обеспечивает прочность, герметичность внутренних компонентов и улучшенную теплоотдачу.

Ограничения применения

• Не для помещений с повышенной запылённостью, влагой или химически активной средой - степень защиты IP20 недостаточна.
• Нельзя применять в местах с температурой выше +40 C без дополнительного охлаждения - возможны ложные срабатывания или снижение срока службы.
• Отсутствие регулировки порогов срабатывания ограничивает точную настройку под уникальные условия нагрузки - требуется подбор по готовым параметрам.
• Подходит только для стационарной установки - не имеет модульных разъёмов для быстрой замены или перемещения.
• Не предназначен для частого включения/отключения (более 1000 коммутаций под нагрузкой); для часто используемых цепей нужен контактор.

Примеры использования

• Защита главного ввода в промышленном цехе с питанием 400 В, где установлены насосы, компрессоры и сварочные аппараты.
• Щит управления технологической линии с несколькими двигателями суммарной мощностью около 150 кВт.
• Распределительный пункт на заводе с DC-системами (например, зарядные станции или преобразователи частоты).
• Оборудование с высоким током КЗ - такие как трансформаторы 630 кВА и выше, где необходима отключающая способность ≥30 кА.

Практические советы

• Выбирая автоматический выключатель 3-полюсный 400А 37кА 380/415В ABN403c, проверьте соответствие расчетного тока КЗ в вашей сети значению 37 кА - если он выше, выбирайте другую модель.
• При монтаже на DIN-рейку обязательно используйте оригинальные или сертифицированные крепления - некорректная установка может вызвать перегрев или плохой контакт.
• Не забывайте про правильный выбор сечения кабелей: для 400 А лучше использовать многожильные медные кабели с изоляцией XLPE или EPR.
• Проверяйте наличие указателя расцепления после каждого отключения - если он не сработал, возможно, проблема вне автомата (например, в кабеле или оборудовании).
• Для обслуживания отключите все источники питания перед вскрытием шкафа - хотя устройство имеет ручной привод, энергия может сохраняться в других элементах цепи.
