Автоматический выключатель TS400N (65kA) FMU 400A 3P3T | 0108001400 Lsis

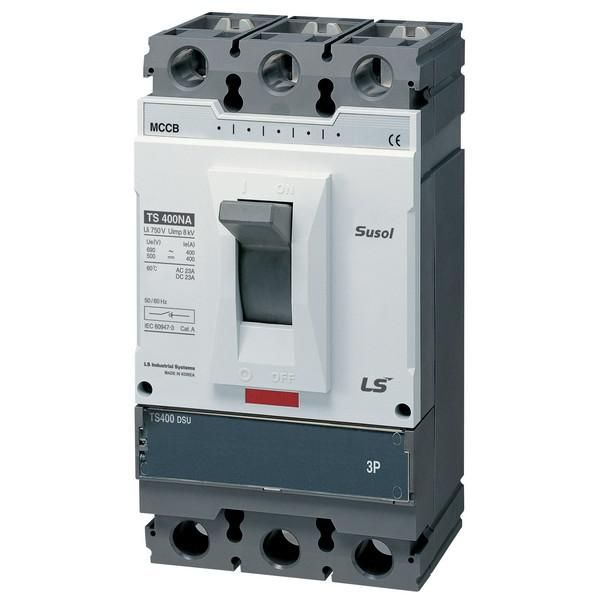

Автоматический выключатель TS400N FMU от LS Electric - это трёхполюсный выключатель в литом корпусе с номинальным током 400 А и отключающей способностью 65 кА, предназначенный для защиты распределительных сетей от перегрузок и коротких замыканий. Устройство обеспечивает надёжную работу в условиях широкого диапазона температур и совместимо со стационарными установками на монтажной плате.

Назначение и область применения

Автоматический выключатель TS400N FMU используется для защиты электрических цепей в распределительных сетях напряжением до 690 В переменного и постоянного тока. Он защищает оборудование от повреждений из-за перегрузок и коротких замыканий, а также позволяет вручную включать и отключать нагрузку при необходимости. Подходит для промышленных объектов: заводские линии, распределительные щиты, системы управления энергоёмкими устройствами.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 65 кА
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ)
• Диапазон настройки тепловой защиты: 320–400 А
• Уставка магнитного расцепителя: 10 × In (т.е. 4000 А)
• Род тока: AC/DC
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Рабочий температурный диапазон: от –40 C до +40 C
• Конструкция: стационарная, монтаж на плате
• Привод: ручной
• Индикация: есть указатель расцепления (визуальное определение причины отключения)
• Защита по минимальному напряжению: да (отключение при снижении напряжения ниже допустимого уровня)
• Категория применения: A (для защиты кабельных линий и оборудования с высокой предсказуемостью токов КЗ)

Совместимость и монтаж

TS400N FMU устанавливается исключительно на монтажную плату - не предназначен для крепления на DIN-рейку. Для правильной работы необходимо соблюдать требования к жесткости и прочности основания. Монтаж выполняется с использованием болтовых зажимов, соответствующих сечению проводников, рассчитанных на ток 400 А. Обязательно проверьте соответствие посадочных отверстий и габаритов перед установкой. Устройство не имеет модульных интерфейсов - не поддерживает дополнительные контакты или расцепители без доработки завода-изготовителя.

Безопасность и стандарты

Автоматический выключатель TS400N FMU соответствует международным нормам для аппаратов категории A, что гарантирует точность срабатывания при коротких замыканиях в системах с ограниченной мощностью КЗ. Применение в цепях с DC требует учёта особенностей гашения дуги - рекомендовано использовать только в соответствии с документацией LS Electric. Наличие защиты по минимальному напряжению и индикатора расцепления повышает безопасность обслуживания и диагностики.

Преимущества

• Широкий диапазон настройки тепловой защиты (320–400 А) позволяет точно адаптировать порог срабатывания под конкретную нагрузку
• Высокая отключающая способность (65 кА) обеспечивает надёжную защиту даже в крупных промышленных сетях
• Работа как на переменном, так и на постоянном токе расширяет возможности применения
• Указатель расцепления ускоряет поиск причины аварийного отключения
• Стойкость к экстремальным температурам (до –40 C) делает возможным использование в холодных регионах и открытых помещениях

Ограничения применения

• Не подходит для монтажа на DIN-рейку - требуется фиксация на жёсткой монтажной плате
• Степень защиты IP30 не обеспечивает защиту от влаги - запрещено применение во влажных средах, на улице или в местах с риском брызг
• Нет функции дистанционного управления - управление только ручное
• Не предусматривает возможность последующего добавления модулей (например, AUX, SHUNT) без специального заказа у производителя
• При работе с постоянным током возможны ограничения по длительности включения - см. технический каталог LS Electric

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха
• Защита силового кабеля, питающего конвейерную линию с двигателями суммарной мощностью ~250 кВт
• Щит управления насосной станцией в условиях сурового климата (температура зимой до –35 C)
• Система питания сварочного аппарата с импульсной нагрузкой

Практические советы

• При настройке теплового расцепителя выбирайте значение, близкое к максимальному рабочему току нагрузки, но не выше 400 А - это предотвращает ложные срабатывания
• Обязательно используйте кабели с достаточным сечением (минимум 120–150 мм2 медный) для подключения к выводам 400 А
• Проверяйте плотность затяжки контактных зажимов - недостаточный момент может вызвать нагрев и выход из строя
• При эксплуатации в условиях низких температур (ниже –20 C) убедитесь, что механизм не заблокирован ледяной плёнкой - перед первым включением проведите ручное тестирование
• Для удобства обслуживания размещайте TS400N FMU в доступном месте - индикатор расцепления должен быть хорошо виден
