Автоматический выключатель TS400N (65kA) ATU 400A 3P3T | 0108002600 Lsis

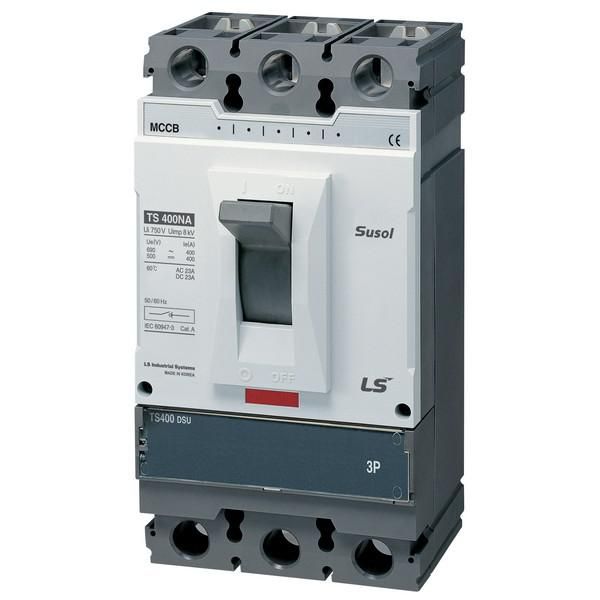

Автоматический выключатель TS400N ATU от LS Electric - это трёхполюсный силовой аппарат в литом корпусе с номинальным током 400 А и отключающей способностью 65 кА. Он предназначен для защиты распределительных сетей от перегрузок и коротких замыканий, обеспечивает надёжное отключение при аварийных ситуациях и подходит для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель TS400N ATU используется для защиты электрических цепей с напряжением до 690 В переменного или постоянного тока. Применяется в распределительных щитах промышленных объектов, на входе в крупные нагрузки - например, в системах питания насосов, компрессоров, конвейеров, печей и других мощных устройств. Подходит для редких оперативных включений и отключений, но не для частого управления нагрузкой.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальная отключающая способность: 65 кА
• Номинальное напряжение: 690 В
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ)
• Диапазон настройки тепловой защиты: 320–400 А
• Уставка магнитного расцепителя: 5–10 × In (кратность от 5 до 10 номинального тока)
• Род тока: AC/DC
• Степень защиты: IP30 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли
• Рабочая температура: от –40 C до +40 C
• Конструктивное исполнение: стационарное
• Способ монтажа: на монтажную плату (фиксация болтами)
• Указатель расцепления: есть - визуально показывает причину отключения
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже порогового значения
• Привод: ручной - управление осуществляется рычагом

Совместимость и монтаж

TS400N ATU устанавливается исключительно на монтажную плату - не имеет шасси или DIN-рейки. Для монтажа требуется подготовить отверстия под крепёжные болты, соответствующие габаритам аппарата. Учитывайте, что он не совместим со стандартными DIN-рейками. Монтаж следует выполнять в соответствии с требованиями ГОСТ Р 50030.2 и нормами ПУЭ. Обеспечьте достаточный зазор вокруг выключателя для теплоотвода и обслуживания. Напряжение питания должно соответствовать заявленным 690 В - применение выше допустимого уровня недопустимо.

Безопасность и стандарты

Автоматический выключатель TS400N ATU соответствует международным стандартам IEC 60947-2 и российским ГОСТ Р 50030.2. Защита по минимальному напряжению и наличие указателя расцепления повышают безопасность при диагностике отказов. IP30 не обеспечивает защиту от влаги - использование вне закрытых щитов требует дополнительной оболочки или герметизации.

Преимущества

• Высокая отключающая способность (65 кА) позволяет использовать его в местах с высокими токами КЗ - например, рядом с трансформаторами или на вводе в цех.
• Регулируемый тепловой расцепитель (320–400 А) позволяет точно адаптировать защиту под конкретную нагрузку.
• Функция защиты по минимальному напряжению предотвращает запуск оборудования при просадках напряжения, снижая риск повреждения двигателей.
• Чёткий визуальный индикатор расцепления ускоряет диагностику причины отключения - перегрузка или КЗ.
• Работает как на переменном, так и на постоянном токе - расширяет возможности применения.

Ограничения применения

• Не предназначен для частого включения/выключения - не рассчитан на функцию контактора.
• IP30 - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты.
• Требует жесткой фиксации на монтажной плате; не подходит для модульных щитов с DIN-рейкой.
• Рабочий диапазон температур ограничен - не рекомендован для установки в условиях экстремального холода ниже –40 C или нагрева выше +40 C без принудительного охлаждения.
• Отсутствие встроенной защиты от импульсных перенапряжений - при необходимости применяются внешние ограничители.

Примеры использования

• Главный ввод в распределительный щит цеха с мощными станками.
• Защита питающего кабеля от трансформатора до главного распределительного пункта.
• Щит управления технологической линией с несколькими двигателями суммарной мощностью около 250 кВт.
• Системы бесперебойного питания (UPS) с выходным напряжением до 690 В.

Практические советы

• При настройке теплового расцепителя выбирайте значение близкое к максимальному рабочему току нагрузки, но не выше 400 А - чтобы избежать ложных срабатываний.
• Обязательно проверяйте соответствие сечения кабеля и автомата - для 400 А обычно требуется медный кабель сечением 120–185 мм2.
• При использовании в DC-сетях учтите, что отключающая способность может снижаться - сверьтесь с технической документацией LS Electric для постоянного тока.
• После каждого срабатывания проверяйте состояние контактов и механическую целостность - особенно после КЗ на 65 кА.
• Для удобства обслуживания оставляйте свободное пространство перед лицевой панелью минимум 600 мм.
