Автоматический выключатель TS400H (85kA) ATU 400A 3P3T | 0108002800 Lsis

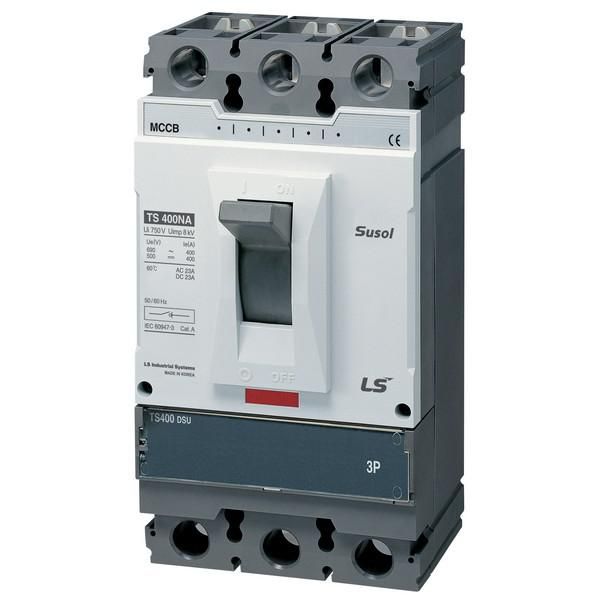

Автоматический выключатель TS400H ATU от LS Electric - это надёжный силовой аппарат в литом корпусе с номинальным током 400 А и отключающей способностью 85 кА, предназначен для защиты распределительных сетей от перегрузок и коротких замыканий. Устройство подходит для стационарной установки на монтажную плату и работает как в сетях переменного, так и постоянного тока.

Назначение и область применения

Автоматический выключатель TS400H ATU используется для защиты электрических цепей напряжением до 690 В от токов перегрузки и короткого замыкания. Также он обеспечивает редкие оперативные включения и отключения нагрузки. Применяется в распределительных сетях промышленных объектов: на вводах питания, узлах управления двигателями, в щитах средней мощности. Подходит для систем с высокими требованиями к надёжности - заводские линии, насосные станции, системы энергообеспечения.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Отключающая способность: 85 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки защиты от перегрузки: 320–400 А
• Уставка магнитного расцепителя: 5–10 × In (кратность от 5 до 10 номинального тока)
• Род тока: AC / DC
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Рабочий температурный диапазон: от –40 C до +40 C
• Исполнение: стационарное
• Способ монтажа: на монтажную плату
• Привод: ручной
• Указатель расцепления: есть (визуальное определение причины отключения)

Совместимость и монтаж

Автоматический выключатель TS400H ATU рассчитан на установку на монтажную плиту - фиксируется болтовым соединением через отверстия в основании. Для правильной сборки требуется соблюдать посадочные размеры, соответствующие стандартам для устройств класса 400 А. Клеммы предназначены для подключения медных шин или кабелей с жилами подходящего сечения - рекомендуется проверить допустимую площадь сечения в документации производителя. Не предназначен для DIN-рейки. Монтаж следует выполнять в закрытых щитах с достаточным воздушным зазором вокруг аппарата из-за ограниченной степени защиты IP30.

Безопасность и стандарты

TS400H ATU соответствует международным нормам для автоматических выключателей в литом корпусе. Отключение при сверхтоке происходит за доли секунды, что снижает риск повреждения оборудования и возгорания. Наличие указателя расцепления позволяет быстро диагностировать причину отключения - перегрузка или КЗ - без вскрытия корпуса. Устройство не имеет функции дистанционного управления - управление исключительно ручное.

Преимущества

• Высокая отключающая способность (85 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах.
• Регулируемый тепловой расцепитель - можно точно адаптировать порог защиты под конкретную нагрузку в пределах 320–400 А.
• Поддержка переменного и постоянного тока - универсальность для различных типов систем.
• Широкий диапазон температур - возможность эксплуатации в холодных условиях (до –40 C).
• Чёткий визуальный индикатор расцепления - ускоряет обслуживание и ремонт.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы.
• Степень защиты IP30 не обеспечивает защиту от влаги - запрещено использование во влажных помещениях без дополнительной герметизации щита.
• Отсутствие модульных расцепителей - нельзя добавить дополнительные функции (например, минимальное напряжение или удалённое управление).
• Ручной привод - невозможна автоматизация или дистанционное управление без внешних устройств.
• Не рекомендован для частых коммутаций - предназначен лишь для редких операций включения/выключения.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с нагрузкой около 350 А.
• Защита крупного электродвигателя 300–400 кВт в системе конвейера.
• Щит питания для группы сварочных аппаратов в условиях низких зимних температур.
• Линия постоянного тока в системе UPS или преобразователе частоты с выходным напряжением до 690 В DC.

Практические советы

• При настройке теплового расцепителя выбирайте значение близкое к максимальному рабочему току нагрузки, но не выше 400 А - чтобы сохранить запас по безопасности.
• Обязательно проверьте соответствие сечения кабелей и шин допустимому току для контактов автомата - недостаточное сечение вызывает нагрев и отказ.
• Устанавливайте TS400H ATU в щит с принудительной вентиляцией, особенно при длительной работе на предельных значениях тока.
• При использовании в условиях низких температур убедитесь, что внутри щита нет конденсата - это может нарушить работу механизмов.
• Для сервисного обслуживания используйте только оригинальные комплектующие - совместимость с другими сериями не гарантируется.
