Автоматический выключатель TS400H (85kA) FMU 400A 3P3T | 0108001600 Lsis

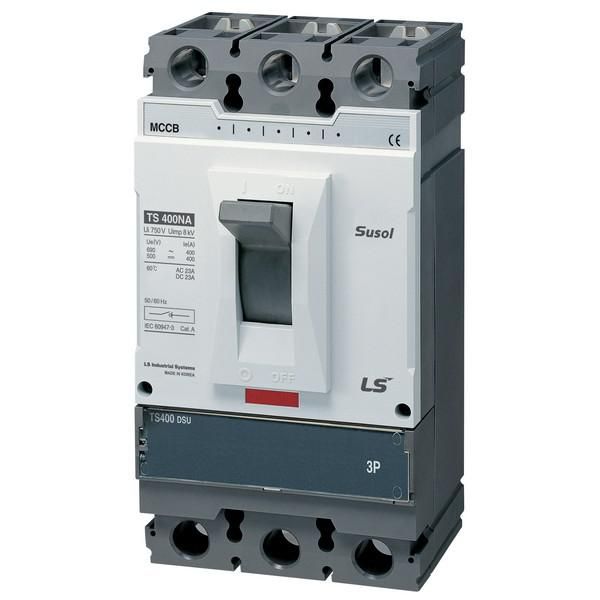

Автоматический выключатель LS Electric TS400H FMU - трёхполюсный аппарат в литом корпусе с номинальным током 400 А и отключающей способностью 85 кА. Предназначен для защиты распределительных сетей от перегрузок и коротких замыканий, обеспечивает надёжное управление мощными нагрузками в промышленных условиях.

Назначение и область применения

TS400H FMU используется для защиты электрических цепей в распределительных щитах промышленных объектов. Применяется там, где требуется высокая коммутационная способность и точная защита от сверхтоков - например, на входе в силовые шкафы, у защите трансформаторов, крупных двигателей или конвейерных систем. Подходит для частых оперативных включений и отключений, хотя не предназначен для постоянного управления нагрузкой как контактор.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток (Iu): 400 А
• Число полюсов: 3
• Номинальное напряжение: 690 В AC/DC
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: Электромагнитный и тепловой (термомагнитный)
• Диапазон настройки защиты от перегрузки: 320–400 А
• Уставка магнитного расцепителя: 10 × In (т.е. 4000 А)
• Степень защиты: IP30 - защита от доступа пальцев и твердых предметов, но не от воды
• Рабочий температурный диапазон: от –40 C до +40 C
• Привод: Ручной - включение и отключение осуществляются рычагом
• Род тока: Переменный и постоянный (AC/DC)
• Индикация: Есть указатель расцепления - видно причину отключения (перегрузка или КЗ)
• Защита по минимальному напряжению: Да - автомат отключается при снижении напряжения ниже порогового значения
• Конструктивное исполнение: Стационарное
• Способ монтажа: На монтажную плату

Совместимость и монтаж

TS400H FMU рассчитан на установку на специализированную монтажную плату - он не имеет DIN-рейки и не совместим со стандартными шкафами с рейкой. Для монтажа требуется подготовить отверстия и крепёж согласно чертежам производителя. Убедитесь, что площадка жесткая и соответствует требованиям по механической прочности. Соединения проводов должны выполняться с моментом затяжки, указанным в руководстве - избыточная нагрузка на зажимы повредит контактную группу. Максимальное сечение кабеля - проверьте в документации, так как оно зависит от материала (медь/алюминий) и температуры окружающей среды.

Безопасность и стандарты

Выключатель соответствует международным нормам для устройств класса распределения (IEC 60947-2). Наличие защиты по минимальному напряжению предотвращает самопроизвольное включение оборудования после восстановления питания - важная функция для безопасности персонала и технологического процесса. Индикатор расцепления позволяет быстро определить причину отказа без дополнительных тестов.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для сетей с большими токами КЗ, типичных для промышленных объектов
• Регулируемый тепловой расцепитель - можно точно адаптировать защиту под конкретную нагрузку в диапазоне 320–400 А
• Функция защиты от недостаточного напряжения - исключает аварийные запуски оборудования
• Широкий диапазон температур - работает в холодных помещениях и на открытых площадках при минусовых температурах
• Литой корпус обеспечивает долговечность и устойчивость к внешним воздействиям

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы
• Степень защиты IP30 - нельзя использовать во влажных, пыльных или outdoor-объектах без дополнительной защиты в шкафу
• Максимальное напряжение 690 В - не применяется в сетях выше этого уровня
• Отключение по минимальному напряжению активируется при снижении напряжения ниже порога; если система использует UPS или стабилизаторы, возможны ложные отключения при переходных режимах
• Не рекомендован для частого коммутирования более 10 раз в час - это снизит срок службы механизма

Примеры использования

• Главный ввод в распределительном щите цеха с несколькими двигателями мощностью до 150 кВт каждый
• Щит питания конвейерной линии с большим количеством потребителей
• Защита главного трансформатора 630 кВА в промышленном парке
• Системы управления насосными станциями в условиях сурового климата

Практические советы

• При настройке теплового расцепителя выбирайте значение близкое к максимальному рабочему току нагрузки, но не выше 400 А - это сохранит чувствительность к перегрузкам
• Обязательно проверьте соответствие сечения кабеля и момента затяжки зажимов перед первым включением
• Если вы используете TS400H FMU в холодном помещении, убедитесь, что температура не опускалась ниже –40 C - это может повлиять на работу расцепителей
• При использовании в системах с частыми скачками напряжения (например, на заводах с большой долей сварочных машин) учтите возможность ложных срабатываний защиты по минимальному напряжению - возможно, её стоит временно отключить
• Артикулы 108001600 и 0108001600 - это один и тот же продукт, различаются только формат номера. Оба подходят для заказа.
