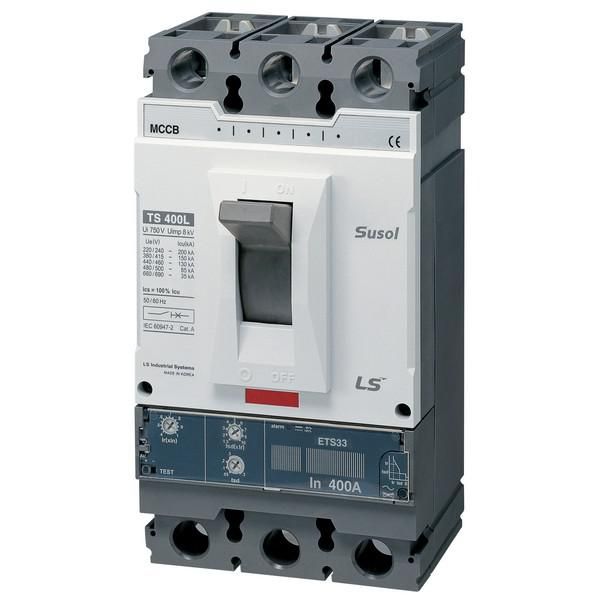

Автоматический выключатель TS400H (85kA) ETS33 400A 3P3T | 108005200 Lsis

Автоматический выключатель TS400H ETS33 от LS Electric - это трёхполюсный выключатель в литом корпусе с номинальным током 400 А и отключающей способностью 85 кА, предназначенный для защиты распределительных сетей от перегрузок и коротких замыканий. Устройство обеспечивает надёжную работу в условиях широкого диапазона температур и подходит для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель TS400H ETS33 используется для защиты силовых цепей переменного тока с напряжением до 690 В и частотой 50 Гц. Он защищает оборудование от токов перегрузки и короткого замыкания, а также позволяет вручную включать и отключать нагрузку при необходимости. Применяется в распределительных щитах промышленных объектов, на входе в подстанции, у крупных потребителей - например, на участках с мощными двигателями, конвейерами, сварочными установками.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 85 кА
• Род тока: переменный (AC)
• Тип расцепителя: электронный, с возможностью регулировки
• Уставка магнитного расцепления: 1,5–10 × In (можно настроить под нужды системы)
• Задержка срабатывания: есть - позволяет избежать ложных срабатываний при кратковременных бросках тока
• Исполнение: стационарное
• Способ монтажа: на монтажную плату
• Вид привода: ручной
• Степень защиты: IP30 - защита от доступа к опасным частям и твёрдым предметам, но не от воды
• Диапазон рабочих температур: от –40 C до +40 C
• Индикация: наличие указателя расцепления - видно, почему выключился
• Категория применения: A - для защиты оборудования, не требует быстрого отключения при КЗ

Совместимость и монтаж

Автоматический выключатель TS400H ETS33 предназначен для установки на монтажную плату - то есть фиксируется болтами прямо на металлическом основании щита, а не на DIN-рейке. Для монтажа требуется свободное место под размер устройства и доступ к контактам для подключения шин или кабелей. Подключение проводится к верхним и нижним зажимам, соблюдая полярность и момент затяжки, указанный в документации. Учитывайте посадочные размеры: устройство не совместимо с типовыми DIN-коробками, требует специализированного щита с отверстием под монтажную плату.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм IEC/EN 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает точную и стабильную защиту, снижая риск аварий. Индикатор расцепления позволяет быстро определить причину отключения - перегрузка или КЗ - что повышает безопасность обслуживания. IP30 не обеспечивает защиту от влаги - не применяйте в сырых помещениях или на улице без дополнительной герметизации.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для систем с большими токами КЗ, характерными для промышленных сетей
• Электронный расцепитель с настраиваемой уставкой - позволяет точно адаптировать защиту под конкретную нагрузку
• Наличие задержки срабатывания - предотвращает ложные отключения при пусковых токах двигателей
• Широкий температурный диапазон - работает даже в холодных складах и на открытых площадках в зимний период
• Чёткая индикация причины отключения - экономит время при диагностике

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специального щита с монтажной платой
• Степень защиты IP30 исключает использование во влажных средах, на улице или в местах с высокой запылённостью без внешней защиты
• Не рекомендован для частых операций включения/выключения - предназначен для редких коммутаций
• Требует профессионального монтажа и настройки - не подходит для домашнего использования

Примеры использования

• Защита главного ввода в промышленном цехе с мощными насосами и компрессорами
• Щит распределения энергии на заводе с линиями 400 В и токами до 400 А
• Подключение к трансформатору 630 кВА для защиты от КЗ
• Система питания конвейерной линии с несколькими двигателями, где важна селективность защиты

Практические советы

• При выборе уставки магнитного расцепления (1,5–10×In) ориентируйтесь на пусковые токи вашего оборудования - для двигателей лучше начинать с 6–8×In
• Обязательно проверьте соответствие сечения кабелей и номинала автомата - 400 А требует медных жил минимум 120–150 мм2
• При монтаже используйте изолированные инструменты и отключите питание - устройство рассчитано на высокую энергию КЗ
• Не закрывайте устройство полностью - необходим доступ для осмотра индикатора расцепления
• Проверяйте состояние контактов каждые 1–2 года - особенно при работе в условиях повышенной вибрации
