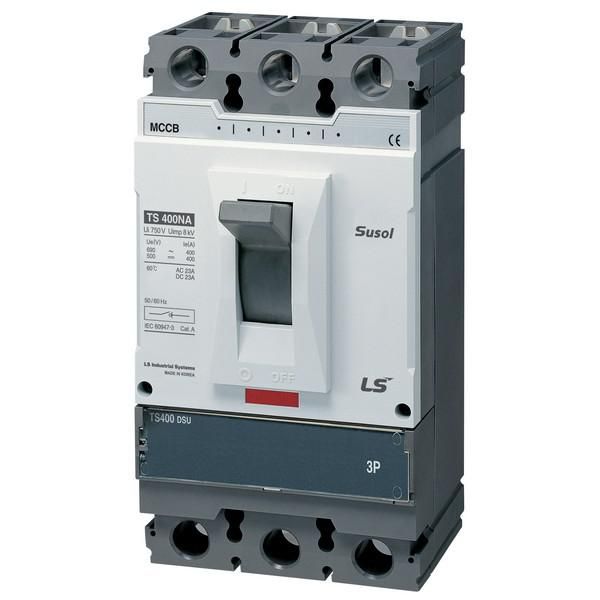

Автоматический выключатель TS400N (65kA) FTU 400A 3P3T | 0108000200 Lsis

Автоматический выключатель TS400N (65kA) FTU 400A 3P3T от LS Electric предназначен для защиты и коммутации трёхфазных электрических сетей с номинальным током до 400 А. Устройство сочетает надёжную отключающую способность 65 кА, двойную защиту по току и возможность работы в широком диапазоне температур - идеально для промышленных распределительных систем.

Назначение и область применения

TS400N (65kA) FTU 400A 3P3T используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах низкого напряжения на объектах промышленного и энергетического назначения: на заводах, в насосных станциях, на конвейерных линиях, в системах управления технологическим оборудованием.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который устройство может безопасно проводить длительно;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети одновременно;
• Номинальная отключающая способность: 65 кА - способность безопасно прервать ток короткого замыкания до 65 тысяч ампер;
• Номинальное напряжение: 690 В - работает в сетях переменного и постоянного тока до этого значения;
• Тип расцепителя: электромагнитный и тепловой - защита от КЗ (быстрая реакция) и перегрузки (медленная, по нагреву);
• Уставка магнитного расцепителя: 10In - срабатывает при токе, превышающем номинальный в 10 раз;
• Конструктивное исполнение: стационарное - устанавливается жестко, не предназначено для выдвижения;
• Способ монтажа: монтажная плата - крепится через отверстия на плате или панели, без DIN-рейки;
• Степень защиты: IP30 - защищён от доступа инструментов и частиц крупнее 2,5 мм, но не от воды и пыли;
• Диапазон рабочих температур: от –40 до +40 C - допустимо использование в холодных помещениях и на открытых площадках при условии защиты от осадков;
• Указатель расцепления: да - визуальный индикатор показывает причину отключения (тепло или магнит);
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже порогового уровня, предотвращая аварийный запуск оборудования;
• Род тока: AC/DC - совместим с переменным и постоянным током.

Совместимость и монтаж

TS400N (65kA) FTU 400A 3P3T монтируется на монтажную плиту с помощью отверстий для крепления. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в документации производителя. Устройство не имеет шины DIN, поэтому требует установки в специализированный щит с жёсткой фиксацией. Подключение проводов - сверху и снизу, согласно схеме на корпусе. Обязательно проверьте соответствие сечения кабеля: для 400 А рекомендуются медные жилы сечением не менее 120–150 мм2.

Безопасность и стандарты

TS400N соответствует международным требованиям IEC 60947-2 для автоматических выключателей. Защита по минимальному напряжению и наличие индикатора расцепления повышают безопасность обслуживания. IP30 не обеспечивает защиту от влаги - не применяйте в сырых или outdoor-объектах без дополнительной герметизации корпуса.

Преимущества

• Высокая отключающая способность (65 кА) позволяет использовать в местах с высокими токами КЗ - например, рядом с мощными трансформаторами;
• Двойной расцепитель (тепловой + магнитный) обеспечивает точную защиту как от долговременных перегрузок, так и от внезапных КЗ;
• Поддержка AC/DC делает устройство универсальным для систем с выпрямителями, батарейными источниками или частотными преобразователями;
• Индикация причины отключения ускоряет диагностику отказов без дополнительных приборов;
• Широкий температурный диапазон - подходит для суровых климатических условий.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требуется специальная монтажная плита;
• IP30 не защищает от пыли и влаги - нельзя применять во влажных средах, на улице или в пыльных цехах без внешней защиты;
• Фиксированная уставка магнитного расцепителя (10In) - невозможно регулировать чувствительность, что ограничивает гибкость настройки;
• Отсутствуют возможности подключения дополнительных модулей (блокировки, сигнализации) - устройство базовое, без расширений.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха;
• Защита питания частотного преобразователя с DC-звеном;
• Коммутация и защита силовой линии к большому насосу или вентилятору в условиях низких зимних температур;
• Щитовая защита в системах с аккумуляторными батареями (например, резервное питание).

Практические советы

• При монтаже используйте только качественные кабели с достаточным сечением - недостаточное сечение вызовет перегрев и ложное срабатывание;
• Проверяйте момент затяжки болтов - слабый контакт увеличит сопротивление и риск возгорания;
• Не устанавливайте TS400N (65kA) FTU 400A 3P3T в закрытых ящиках без вентиляции - при работе на пределе возможен перегрев;
• При использовании в холодных условиях (до –40 C) убедитесь, что окружающие материалы (изоляция, пластиковые элементы) сохраняют эластичность;
• Обратите внимание: этот выключатель не является заменой для устройства дифференциальной защиты - для защиты людей нужен отдельный УЗО.
