Автоматический выключатель ABS203c (42/37кА 380/415В) 3Р) 225A | 137000600 Lsis

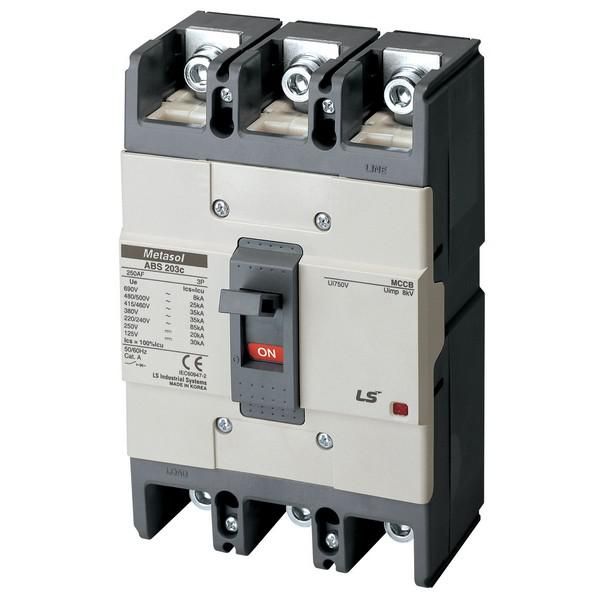

Автоматический выключатель 3-полюсный 225А 42/37кА 380/415В ABS203c - устройство для защиты электрических цепей от перегрузок и коротких замыканий, предназначенное для стационарной установки на монтажную плату. Произведён бренда LS Electric, артикул ABS203c, соответствует требованиям промышленного оборудования средней и высокой мощности.

Назначение и область применения

Автоматический выключатель 3-полюсный 225А 42/37кА 380/415В ABS203c защищает силовые цепи переменного тока от сверхтоков: перегрузок и коротких замыканий. Также позволяет вручную включать и отключать нагрузку - например, при обслуживании или аварийном отключении. Подходит для использования в распределительных щитах промышленных объектов: на заводах, в цехах, на конвейерах, у крупных насосов и компрессоров. Напряжение до 690 В делает его универсальным для сетей 380–415 В, распространённых в Европе и странах СНГ.

Технические характеристики

• Номинальный ток: 225 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети одновременно
• Номинальная отключающая способность: 42 кА (при 415 В) / 37 кА (при 380 В) - способность безопасно прервать ток короткого замыкания
• Напряжение: до 690 В - работает в системах с повышенным напряжением, включая 415 В и 690 В
• Тип расцепителя: комбинированный (тепловой + электромагнитный) - тепловой реагирует на длительную перегрузку, электромагнитный - на внезапный КЗ
• Род тока: AC/DC - совместим с переменным и постоянным током, хотя основное применение - в сетях переменного тока
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа
• Диапазон температур: от –40 C до +40 C - допустимый интервал работы в условиях холодных и жарких помещений
• Механическая износостойкость: 25 000 циклов - количество включений/выключений без потери работоспособности
• Коммутационная износостойкость: 10 000 циклов - число срабатываний при токе нагрузки (не КЗ)
• Исполнение: стационарное - не предназначено для выдвижения или быстрой замены
• Вид привода: ручной - управление осуществляется только через рычаг
• Указатель расцепления: есть - наглядно показывает причину отключения (перегрузка или КЗ)
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине, не встраивается в DIN-рейку

Совместимость и монтаж

Автоматический выключатель 3-полюсный 225А 42/37кА 380/415В ABS203c монтируется исключительно на монтажную плату - не совместим с DIN-рейками. Для установки требуется подготовленная металлическая пластина с отверстиями под крепёж. Масса и габариты устройства рассчитаны под жесткую фиксацию. Соединение с кабелями выполняется винтовыми зажимами - рекомендуется использовать медные многожильные или одножильные провода сечением до 70 мм2. Убедитесь, что площадка монтажа имеет достаточную прочность и теплоотвод - при работе на пределе тока возможен нагрев корпуса.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 225А 42/37кА 380/415В ABS203c соответствует международным нормам IEC 60947-2 для аппаратов низкого напряжения. Конструкция выполнена в литом корпусе - обеспечивает механическую прочность и изоляцию. Отключение при КЗ происходит за доли секунды, снижая риск возгорания. Указатель расцепления повышает безопасность при диагностике - можно определить причину отключения без тестирования. Применение вне закрытого шкафа запрещено из-за низкой степени защиты IP20.

Преимущества

• Высокая отключающая способность (до 42 кА) - надёжно справляется с аварийными режимами даже в мощных сетях
• Комбинированный расцепитель - одновременная защита от перегрузки и КЗ без регулировок
• Долгий срок службы - 25 тыс. механических и 10 тыс. коммутационных циклов
• Поддержка DC - возможность применения в цепях с выпрямителями или батарейными системами
• Чёткий визуальный индикатор - легко диагностировать причину отключения без дополнительных приборов

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специальной монтажной платы
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях
• Нерегулируемый расцепитель - нельзя изменить порог срабатывания под конкретную нагрузку
• Максимальная температура +40 C - не рекомендован для установки рядом с источниками сильного тепла (например, трансформаторами)
• Не предназначен для частого оперативного включения/отключения - более 10 тысяч циклов могут снизить долговечность контактов

Примеры использования

• Защита главного входа в промышленный щит управления станком с двигателем 110 кВт
• Отключение питания конвейерной линии при аварии
• Распределительный автомат в цехе с напряжением 415 В, где используется несколько больших насосов
• Щит питания системы освещения на базе преобразователей частоты (с учётом наличия постоянного тока после выпрямителей)

Практические советы

• При проектировании щита учитывайте габариты ABS203c - он занимает больше места, чем стандартные автоматы на рейке
• Обязательно используйте защитный кожух или шкаф с классом защиты не ниже IP54 - сам выключатель не защищён от внешних воздействий
• Проверьте сечение кабелей перед подключением - слишком тонкие провода вызовут перегрев, слишком толстые - затруднят зажим
• При сборке соблюдайте момент затяжки винтов - указан в документации LS Electric, переусердствовать опасно
• Если система часто испытывает импульсы тока (например, пуск двигателей), убедитесь, что номинал 225 А достаточно - возможно, потребуется выключатель с более высоким порогом срабатывания
