Автоматический выключатель ABS203c 250A FMU EXP | 137031400 LSIS

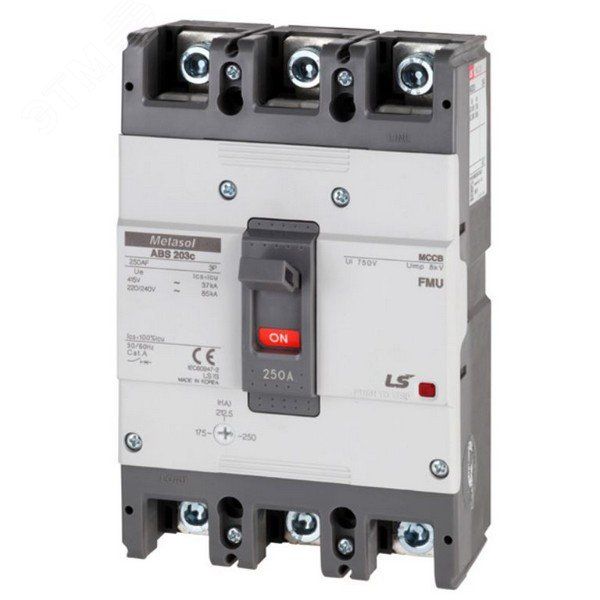

Автоматический выключатель ABS203c 250A FMU EXP - это трёхполюсный силовой аппарат в литом корпусе от LS Electric, рассчитанный на работу в сетях до 380 В переменного тока. Он обеспечивает защиту от перегрузок и коротких замыканий, а также позволяет вручную коммутировать нагрузку. Артикул 0137031400 подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

ABS203c 250A FMU EXP предназначен для защиты электрических цепей от сверхтоков: перегрузок и коротких замыканий. Также он используется для редких ручных включений и отключений нагрузки. Применяется в промышленных системах питания: станках, конвейерах, насосных группах, воздушных компрессорах и других устройствах с высокими пусковыми токами. Подходит для установки в щитах управления и распределительных пунктах.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без перегрева;
• Напряжение: 380 В - рабочее напряжение сети переменного тока; согласно описанию производителя, устройство допускает использование до 690 В, но в данной модификации рассчитано на 380 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 42 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого срабатывания при КЗ и медленного реагирования на длительную перегрузку;
• Привод: ручной - управление осуществляется поворотом рычага вручную;
• Исполнение: стационарное - не предусматривает возможность извлечения из шасси;
• Способ монтажа: на монтажную плату - крепится болтами прямо к металлической или композитной плате внутри щита.

Совместимость и монтаж

ABS203c 250A FMU EXP устанавливается исключительно на монтажную плату. Для правильного монтажа необходимо:

• Обеспечить доступ к контактам для подключения кабелей сечением до 95 мм2 (по типовым нормам LS Electric);
• Учесть посадочные отверстия - они соответствуют стандартному шагу для серий Metasol ABS;
• Не использовать в качестве DIN-рейки - устройство не имеет крепления для рейки;
• Подключать кабели строго по схеме: вход - верхние контакты, выход - нижние;
• Фиксировать выключатель болтами M6 через боковые отверстия на корпусе.

При монтаже соблюдайте зазоры: минимум 50 мм между соседними аппаратами для теплоотвода.

Безопасность и стандарты

ABS203c 250A FMU EXP соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Устройство прошло испытания на механическую прочность, температурную стойкость и отключающую способность. Литой корпус обеспечивает повышенную степень защиты от внешних воздействий, хотя явного указания IP-класса в данных нет - рекомендуется применять в закрытых щитах.

Преимущества

• Высокая отключающая способность (42 кА) - надёжно работает даже при серьёзных аварийных режимах;
• Регулируемый тепловой расцепитель - можно адаптировать порог срабатывания под конкретную нагрузку;
• Литой корпус - устойчив к ударным нагрузкам, вибрациям и химическим средам;
• Совместимость с другими изделиями серии Metasol ABS - легко заменяется аналогичными аппаратами при ремонте;
• Низкий уровень шума при срабатывании - благодаря оптимизированной конструкции дугогашения.

Ограничения применения

• Не предназначен для частого включения/выключения - более 10–15 раз в час снижает срок службы контактов;
• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Не имеет встроенного дистанционного управления - требует ручного действия;
• Не поддерживает модульные дополнения (например, AUX, SHUNT) - функционал ограничен базовой конструкцией;
• Не следует устанавливать в условиях с сильной запылённостью или агрессивными газами - корпус не герметичен.

Примеры использования

• Защита главного ввода на промышленном участке с мощностью до 150 кВт;
• Коммутация и защита двигателя 110 кВт в системе конвейера;
• Распределительный щит насосной станции с несколькими насосами 75 кВт;
• Щит управления технологической линии с высокими пусковыми токами.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - для 250 А используйте медные жилы не менее 70–95 мм2;
• При замене старого автомата - совпадают ли посадочные отверстия и расположение контактов? Модель ABS203c 250A FMU EXP не является прямым аналогом для устройств других брендов;
• Не затягивайте клеммы слишком сильно - это повредит пластиковую часть корпуса;
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно после аварийных отключений;
• Артикулы 0137031400 и 137031400 - это один и тот же продукт, различаются лишь формат номера в каталогах.
