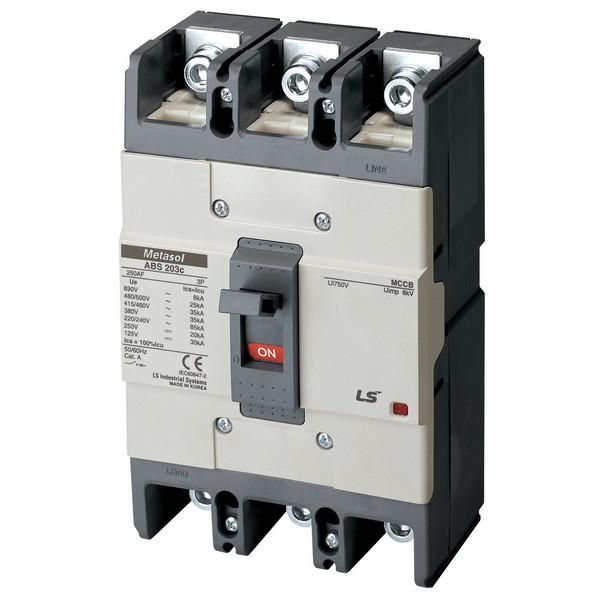

Автоматический выключатель ABS203c (42/37кА 380/415В) 3Р) 200A | 137000500 Lsis

Автоматический выключатель ABS203c от LS Electric - трёхполюсный аппарат в литом корпусе с номинальным током 200 А, предназначен для защиты сетей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Подходит для установки на монтажную плату в промышленных щитах.

Назначение и область применения

ABS203c используется для защиты электрических цепей переменного тока с напряжением до 690 В и частотой 50 Гц. Он защищает оборудование от перегрузок и токов короткого замыкания, обеспечивает безопасное отключение при аварийных ситуациях. Также позволяет вручную включать и отключать нагрузку - например, при обслуживании или ремонте.

Применяется в промышленных распределительных щитах: на входе в станки, конвейеры, насосные группы, системы вентиляции и другие мощные потребители с током до 200 А.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 200 А
• Количество полюсов: 3
• Номинальная отключающая способность: 42 кА (при 415 В), 37 кА (при 380 В)
• Номинальное напряжение: 690 В
• Тип расцепителя: Электромагнитный и тепловой (термомагнитный, нерегулируемый)
• Род тока: Переменный (AC) и постоянный (DC)
• Исполнение: Стационарное
• Привод: Ручной
• Способ монтажа: На монтажную плату
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, пыль не предотвращается)
• Механическая износостойкость: 25 000 циклов включения/отключения
• Коммутационная износостойкость: 10 000 циклов при номинальном токе
• Диапазон рабочих температур: от –40 C до +40 C
• Указатель расцепления: Есть (визуально показывает причину отключения - перегрузка или КЗ)

Совместимость и монтаж

ABS203c устанавливается на монтажную плату - фиксируется болтами через отверстия в основании аппарата. Для правильной установки проверьте соответствие размеров отверстий на плате и посадочных мест на корпусе выключателя. Учитывайте свободное пространство вокруг устройства: требуется минимум 50 мм с боков и сверху для теплоотвода и доступа к рычагу управления.

Подключение проводов - к верхним и нижним зажимам. Максимальное сечение жил: рекомендуется использовать медные провода сечением 25–95 мм2. Нельзя применять многожильные провода без наконечников.

Безопасность и стандарты

ABS203c соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Применяет принципы двойной защиты: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока (короткое замыкание). Указатель расцепления повышает безопасность при диагностике отказов.

Преимущества

• Высокая отключающая способность (до 42 кА) - надёжно отключает даже крупные КЗ в промышленных сетях
• Нерегулируемый термомагнитный расцепитель - исключает случайную настройку, снижает риск ошибок при обслуживании
• Широкий диапазон температур - работает в холодных складах и нагреваемых помещениях
• Долгий срок службы: 25 тыс. механических и 10 тыс. коммутационных циклов
• Чёткий визуальный индикатор расцепления - ускоряет поиск причины отключения

Ограничения применения

• Не предназначен для частых включений/отключений - более 10 тысяч циклов снизят надёжность
• IP20 - не защищён от пыли и влаги; нельзя устанавливать в открытых или сырых помещениях без дополнительной защиты
• Не имеет регулировки порогов срабатывания - нельзя адаптировать под специфичные нагрузки
• Работает только с AC/DC до 690 В - не подходит для высоковольтных систем выше этого значения
• Требует монтажа на жёсткую металлическую плату - не допускается установка на пластиковые или гибкие поверхности

Примеры использования

• Защита главного ввода в промышленный станок с двигателем 75 кВт
• Отключение питания конвейерной линии при аварии
• Распределительный щит на заводе с несколькими группами оборудования по 200 А каждая
• Щитовая в холодильном цеху при температуре –30 C

Практические советы

• При выборе ABS203c убедитесь, что расчетный ток нагрузки не превышает 200 А - лучше иметь запас 10–15%
• Проверьте совпадение ширины монтажной платы с габаритами выключателя - он требует точного посадочного места
• После срабатывания всегда проверяйте причину отключения по индикатору перед повторным включением
• Не используйте устройство в условиях повышенной запылённости - IP20 недостаточно для таких сред
• При замене старого автомата - сравнивайте не только ток, но и отключающую способность: 42 кА против 25 кА - существенная разница в безопасности
