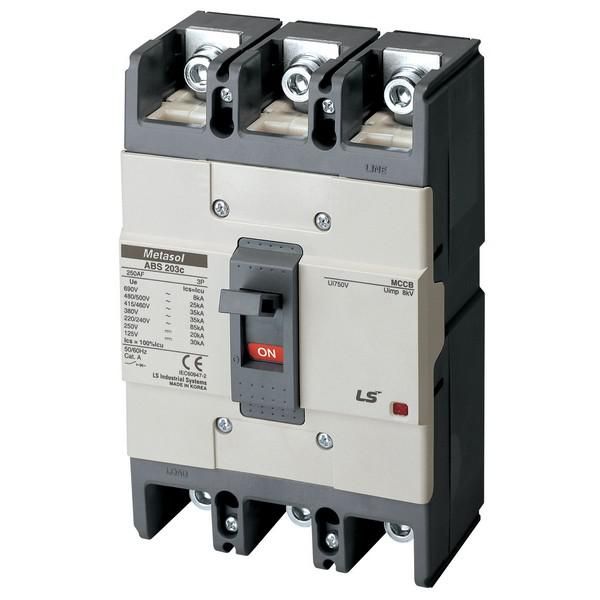

Автоматический выключатель ABS203c (42/37кА 380/415В) 3Р) 250A | 137000700 Lsis

Автоматический выключатель 3-полюсный 250А 42/37кА 380/415В ABS203c от LS Electric предназначен для защиты силовых цепей от перегрузок и коротких замыканий, а также для редких оперативных коммутаций. Модель ABS203c выполнена в литом корпусе, рассчитана на работу в промышленных системах с напряжением до 690 В и применяется там, где требуется надежная защита при высоких токах КЗ.

Назначение и область применения

Автоматический выключатель 3-полюсный 250А 42/37кА 380/415В ABS203c используется для защиты электрических цепей постоянного и переменного тока от:

• токов перегрузки - благодаря тепловому расцепителю;
• коротких замыканий - за счет быстродействующего электромагнитного расцепителя;
• необходимости редкого включения и отключения нагрузки - например, при обслуживании оборудования.

Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры, сварочные аппараты. Применяется в сетях с напряжением до 690 В переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный ток: 250 А - максимальный длительно допустимый ток без срабатывания расцепителей.
• Число полюсов: 3 - защита всех фаз одновременно, подходит для трехфазных сетей.
• Номинальная отключающая способность: 42 кА (при 415 В) / 37 кА (при 380 В) - способность безопасно прервать ток короткого замыкания.
• Напряжение: до 690 В - работает в сетях с повышенным напряжением, включая промышленные 400–690 В.
• Тип расцепителя: термомагнитный, нерегулируемый - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) срабатывания; настройка невозможна.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жестко закрепляется на панели через крепежные отверстия.
• Исполнение: стационарное - не предусматривает возможность выдвижения для обслуживания без демонтажа.
• Привод: ручной - управление осуществляется рычагом вручную, без дистанционного управления.
• Диапазон температур: от –40 C до +40 C - работает в холодных и умеренных условиях, не рекомендован для экстремально жарких помещений выше +40 C.
• Указатель расцепления: да - визуальный индикатор показывает причину отключения (тепловой или магнитный).
• Механическая износостойкость: 25 000 циклов - количество включений/выключений без потери работоспособности.
• Коммутационная износостойкость: 10 000 циклов - число срабатываний при токе нагрузки, после которых сохраняется отключающая способность.
• Род тока: AC/DC - может использоваться как в переменном, так и в постоянном токе (с учетом снижения номинальной отключающей способности при DC).

Совместимость и монтаж

Автоматический выключатель 3-полюсный 250А 42/37кА 380/415В ABS203c монтируется на монтажную плату. Для правильной установки необходимо:

• обеспечить плотный контакт между зажимами проводов и клеммами автомата - момент затяжки должен соответствовать требованиям производителя (обычно указан в документации);
• использовать кабели с сечением, соответствующим номинальному току 250 А (например, медные кабели 70–95 мм2);
• не применять в шкафах с ограниченным доступом - устройство требует свободного доступа для ручного включения/отключения и проверки индикатора расцепления;
• обязательно соблюдать правила электробезопасности при работе под напряжением - отключение питания перед монтажом обязательно.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 250А 42/37кА 380/415В ABS203c соответствует международным нормам IEC 60947-2 для выключателей в литом корпусе. Обеспечивает классическую двухступенчатую защиту (тепловая + магнитная), что гарантирует соответствие требованиям безопасности при проектировании промышленных электроустановок.

Преимущества

• Высокая отключающая способность (до 42 кА) обеспечивает надежную защиту даже при серьезных аварийных режимах.
• Наличие индикатора расцепления позволяет быстро определить причину отключения - экономит время при диагностике.
• Устойчивость к механическим и коммутационным нагрузкам (25 тыс./10 тыс. циклов) повышает срок службы в интенсивных режимах работы.
• Широкий диапазон рабочих температур (-40…+40 C) делает возможным использование в неотапливаемых помещениях и на открытых площадках.
• Поддержка переменного и постоянного тока расширяет возможности применения - например, в системах с преобразователями частоты или батарейными источниками.

Ограничения применения

• Не предназначен для частых операций включения/отключения - для этого нужны контакторы или специальные выключатели с увеличенной коммутационной износостойкостью.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать во влажных, запыленных или наружных условиях без дополнительной герметизации шкафа.
• Нерегулируемые расцепители - невозможно изменить порог срабатывания по току перегрузки, что ограничивает точную адаптацию под уникальные нагрузки.
• Стационарное исполнение исключает возможность выдвижения - сервисное обслуживание требует полного демонтажа устройства.
• При использовании в цепях постоянного тока отключающая способность снижается - необходимо проверять данные в техническом руководстве LS Electric для DC-применения.

Примеры использования

• Защита главного входа в промышленный распределительный щит 400 В, питание станков с мощностью до 150 кВт.
• Коммутация и защита трехфазного нагревательного контура в термической печи.
• Щитовая защита вентиляционных установок на производственной линии.
• Фидерный автомат в системе с частотным преобразователем (при условии совместимости с DC-характеристиками).

Практические советы

• Выбирая автоматический выключатель 3-полюсный 250А 42/37кА 380/415В ABS203c, убедитесь, что расчетный ток КЗ в вашей сети не превышает 42 кА - иначе он не сможет гарантированно отключить аварию.
• При монтаже используйте только качественные кабели и соединения - плохой контакт вызывает перегрев и ложные срабатывания.
• Если система работает в среде с колебаниями температуры, контролируйте, чтобы окружающая среда не выходила за пределы –40…+40 C - особенно зимой в неотапливаемых щитовых.
• Для удобства диагностики ведите журнал срабатываний - индикатор покажет тип отказа, но не запомнит историю.
• Не заменяйте этот автомат на менее мощный - даже если текущая нагрузка ниже 250 А, будущее расширение системы может потребовать именно такой отключающей способности.
