Автоматический выключатель TS630N (65kA) ETM33 250A 3P3T | 0108007800 Lsis

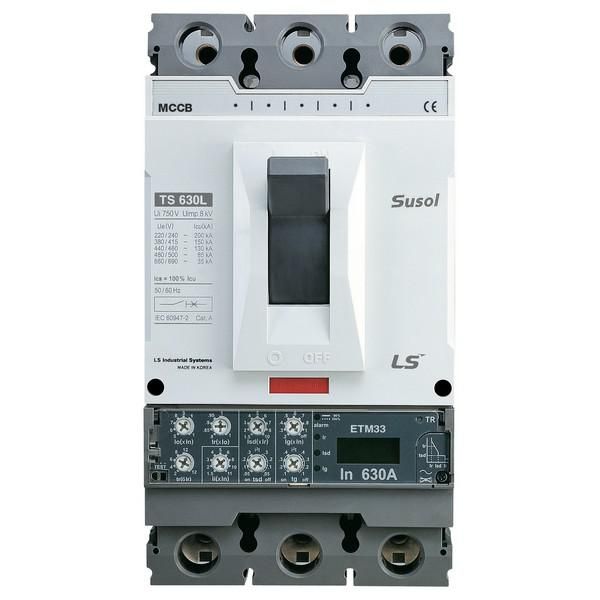

Автоматический выключатель TS630N ETM33 от LS Electric - трёхполюсный выключатель в литом корпусе на 250 А с электронным расцепителем и отключающей способностью 65 кА. Предназначен для защиты распределительных сетей переменного тока от перегрузок и коротких замыканий, обеспечивает надёжное отключение даже при высоких токах КЗ.

Назначение и область применения

Автоматический выключатель TS630N ETM33 используется для защиты силовых цепей в распределительных сетях напряжением до 690 В переменного тока частотой 50 Гц. Применяется в качестве главного или секционного автомата в щитах средней мощности - например, на входе в распределительные пункты, узлы питания станков, конвейеров, систем освещения крупных объектов. Также подходит для нечастых оперативных включений и отключений нагрузки.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 65 кА
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон настройки защиты от перегрузки: 100–250 А
• Уставка магнитного расцепления (Im): 1,5–11 × In (регулируемая)
• Наличие задержки срабатывания: да (выбор времени отключения по току перегрузки)
• Исполнение: стационарное (не съёмное)
• Способ монтажа: на монтажную плату
• Вид привода: ручной (ручное включение/отключение)
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, без защиты от воды)
• Рабочий температурный диапазон: от –40 C до +40 C
• Указатель расцепления: есть (визуальное определение причины отключения)

Совместимость и монтаж

TS630N ETM33 предназначен для установки на монтажную плату - то есть фиксируется болтами прямо на металлическом основании щита, а не на DIN-рейке. Это требует предварительного проектирования места установки и подготовки отверстий под крепёж. Учитывайте посадочные размеры: устройство не совместимо со стандартными DIN-коробками. Подключение проводов осуществляется сверху и снизу - зажимы рассчитаны на медные жилы сечением, соответствующее номинальному току 250 А. Для правильного монтажа используйте инструменты с моментом затяжки, рекомендованным производителем - избыточный крутящий момент повредит контакты.

Безопасность и стандарты

Автоматический выключатель TS630N ETM33 соответствует международным требованиям IEC 60947-2 для аппаратов низкого напряжения. Электронный расцепитель обеспечивает точную и воспроизводимую защиту, снижает риск ложных срабатываний. Наличие указателя расцепления позволяет быстро определить причину отключения - перегрузка или КЗ - что ускоряет диагностику и восстановление работы системы.

Преимущества

• Высокая отключающая способность (65 кА) - подходит для сетей с большими потенциальными токами КЗ, типичных для промышленных объектов.
• Настройка тока перегрузки в широком диапазоне (100–250 А) - позволяет адаптировать защиту под конкретную нагрузку, даже если она ниже номинала автомата.
• Регулируемый магнитный порог (1,5–11×In) - гибкая настройка реакции на КЗ, исключающая ложные срабатывания при пусковых токах двигателей.
• Электронный расцепитель с задержкой - обеспечивает селективность при многоступенчатой защите, снижает вероятность массового отключения.
• Работоспособность при экстремальных температурах (до –40 C) - подходит для холодных регионов и неотапливаемых помещений.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требуется специальная монтажная плата.
• Степень защиты IP30 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях, на улице или в условиях повышенной запылённости без дополнительной оболочки.
• Ручной привод - не поддерживает дистанционное управление или автономное отключение по сигналу от внешнего контроллера.
• Нельзя применять в цепях постоянного тока - только для переменного тока 50 Гц.
• Максимальная температура окружающей среды +40 C - при более высоких значениях необходимо снижать допустимую нагрузку или обеспечивать принудительное охлаждение.

Примеры использования

• Главный ввод в распределительном щите промышленного цеха с питанием нескольких станков.
• Защита шинопровода в производственной линии с высокими пусковыми токами.
• Щит управления насосной станцией в условиях сурового климата.
• Распределительный пункт на открытой площадке, где установлен в герметичном боксе с IP54.

Практические советы

• При выборе автомата проверьте, что расчетный ток КЗ в вашей сети не превышает 65 кА - иначе он не сможет безопасно отключить аварию.
• Настройку электронного расцепителя выполняйте после сборки всей системы, чтобы учесть реальные условия нагрузки и время срабатывания смежных устройств.
• Для удобства обслуживания оставляйте свободный доступ к кнопкам включения/отключения и указателю состояния - они находятся спереди, но не всегда легко видны при плотной компоновке.
• При использовании в холодных условиях (ниже –20 C) перед первым включением дайте устройству прогреться до комнатной температуры - особенно если хранилось вне помещения.
• Не путайте этот автомат с модульными выключателями - TS630N ETM33 имеет большие габариты и требует отдельного места в щите.
