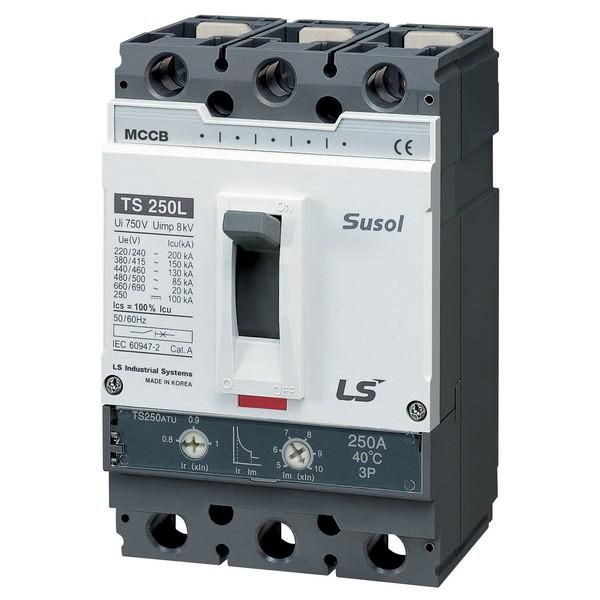

Автоматический выключатель TS250H (85kA) FMU 250A 3P3T | 0105021900 Lsis

Автоматический выключатель TS250H FMU от LS Electric - устройство для защиты распределительных сетей от перегрузок и коротких замыканий. Номинальный ток 250 А, отключающая способность 85 кА и трёхполюсное исполнение делают его подходящим для промышленных объектов с высокими требованиями к надёжности.

Назначение и область применения

Автоматический выключатель TS250H FMU предназначен для защиты распределительных сетей, питающихся от трансформаторов, генераторов или крупных электродвигателей. Применяется в промышленных щитах, на входе в цеховые распределительные пункты, в системах управления технологическим оборудованием. Подходит для переменного и постоянного тока.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА
• Номинальное напряжение: 690 В
• Тип расцепителя: комбинированный - электромагнитный и тепловой
• Диапазон настройки защиты от перегрузки: 200–250 А
• Уставка магнитного расцепителя: 10 × In (2500 А)
• Род тока: AC/DC
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Диапазон рабочих температур: от –40 C до +40 C
• Исполнение: стационарное
• Привод: ручной
• Способ монтажа: на монтажную плату
• Указатель расцепления: есть (визуальное определение причины отключения)

Совместимость и монтаж

TS250H FMU устанавливается на монтажную плату - требует фиксации через отверстия в основании. Для работы необходима жесткая установка на металлическом шасси или DIN-рейке с соответствующим креплением. Учитывайте посадочные размеры: устройство не совместимо со стандартными DIN-коробками без адаптеров. Кабельные подводы должны обеспечивать достаточное сечение для 250 А - рекомендовано использовать медные проводники не менее 70 мм2.

Безопасность и стандарты

Выключатель соответствует международным нормам для аппаратов класса IEC 60947-2. Отключение при сверхтоках происходит за доли секунды, что снижает риск повреждения оборудования. Указатель расцепления позволяет оперативно диагностировать причину отключения - перегрузка или КЗ - без вскрытия корпуса.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для зон с большими токами КЗ, близко расположенных к источникам питания
• Широкий диапазон настройки термического расцепителя (200–250 А) - точная адаптация под нагрузку
• Работа как на переменном, так и на постоянном токе - универсальность для сложных систем
• Устойчивость к широкому температурному диапазону - применение в холодных и жарких помещениях
• Визуальный индикатор расцепления - ускоряет обслуживание и ремонт

Ограничения применения

• Степень защиты IP30 - нельзя использовать во влажных, пыльных или открытых средах без дополнительной оболочки
• Монтаж только на плату - не подходит для установки в типовые щиты с DIN-рейками без переходных элементов
• Не имеет дистанционного управления - управление исключительно ручное
• Нет возможности подключения дополнительных модулей (например, AUX, SHUNT) - ограниченная функциональность

Примеры использования

• Защита главного ввода в промышленном цехе, где питание поступает от силового трансформатора
• Щит распределения энергии на конвейерной линии с несколькими мощными двигателями
• Система питания генераторной установки в автономном режиме
• Централизованная защита группы частотных преобразователей

Практические советы

• При выборе проверьте соответствие номинала нагрузки диапазону настройки (200–250 А): если нагрузка ниже 200 А, выбирайте меньший номинал
• Для монтажа используйте изолирующие прокладки - корпус выполнен из композитного материала, чувствителен к механическим деформациям
• Проверяйте контактные поверхности перед первым включением: окислы на контактах могут вызвать нагрев при 250 А
• Не применяйте в условиях повышенной влажности, конденсации или агрессивных паров - IP30 недостаточно
• При использовании в DC-сетях учтите, что отключающая способность может снижаться - уточните данные у производителя для конкретного напряжения постоянного тока
