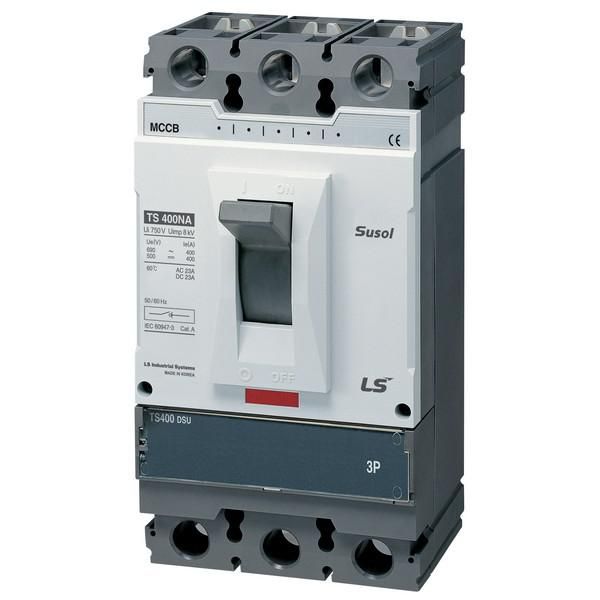

Автоматический выключатель TS400N (65kA) FMU 300A 3P3T | 0108001300 Lsis

Автоматический выключатель TS400N (65kA) FMU 300A 3P3T от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений. Устройство рассчитано на работу в сетях до 690 В переменного и постоянного тока, имеет трёхполюсную конструкцию и монтаж на плату, что делает его подходящим для установки в силовые щиты и распределительные устройства промышленного оборудования.

Назначение и область применения

TS400N (65kA) FMU 300A 3P3T используется для защиты мощных электрических цепей в промышленных системах. Он защищает оборудование от повреждений при перегрузках и аварийных токах короткого замыкания. Подходит для установки в распределительных щитах, на станциях управления, в системах питания насосов, компрессоров, конвейеров и других устройств с высокими пусковыми токами. Также применяется там, где требуется надёжная коммутация и точная настройка порогов срабатывания.

Технические характеристики

• Тип изделия: Выключатель автоматический в литом корпусе
• Номинальный ток: 300 А
• Количество полюсов: 3
• Номинальная отключающая способность: 65 кА
• Номинальное напряжение: 690 В
• Род тока: Переменный (AC) / Постоянный (DC)
• Тип расцепителя: Электромагнитный + тепловой (термомагнитный)
• Диапазон настройки защиты от перегрузки: 240–300 А
• Уставка срабатывания магнитного расцепителя: 10×Iн (т.е. 3000 А при Iн=300 А)
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Механическая износостойкость: 20 000 циклов
• Коммутационная износостойкость: 6 000 циклов при номинальном токе
• Конструктивное исполнение: Стационарное
• Способ монтажа: На монтажную плату (фиксация болтами)
• Вид привода: Ручной (ручка включения/выключения)
• Указатель расцепления: Есть (визуальное определение причины отключения)
• Защита по минимальному напряжению: Да (отключение при снижении напряжения ниже установленного уровня)

Совместимость и монтаж

TS400N (65kA) FMU 300A 3P3T устанавливается на монтажную плату с помощью крепёжных отверстий. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки болтов - не более указанного в документации производителя. Кабельные входы должны соответствовать сечению, допустимому для 300 А (обычно 70–120 мм2 медный провод). Убедитесь, что плата жестко закреплена, так как вибрации могут вызвать ослабление контактов. Наличие фиксирующих элементов позволяет исключить случайное выпадение прибора при обслуживании.

Безопасность и стандарты

Выключатель соответствует международным требованиям к оборудованию класса IEC 60947-2. Защита по минимальному напряжению предотвращает самопроизвольное включение после восстановления питания, что важно для безопасности персонала и технологического процесса. Индикация расцепления позволяет быстро диагностировать причину отключения - перегрузка или КЗ. IP30 обеспечивает базовую защиту от внешних воздействий, но не защищает от влаги - применение в условиях повышенной влажности требует дополнительной герметизации шкафа.

Преимущества

• Высокая отключающая способность (65 кА) - подходит для зон с большими токами КЗ, типичными в крупных промышленных объектах
• Регулируемый тепловой расцепитель - можно точно настроить порог срабатывания под конкретную нагрузку (240–300 А)
• Указатель расцепления - ускоряет поиск неисправности без дополнительных приборов
• Поддержка AC/DC - универсальность для различных типов цепей, включая системы с преобразователями частоты
• Высокая механическая и коммутационная долговечность - подходит для условий с частыми операциями включения/отключения

Ограничения применения

• Не предназначен для установки в открытых помещениях - степень защиты IP30 не защищает от пыли, брызг и влаги
• Требуется стационарная установка на плату; не подлежит монтажу на DIN-рейку
• Нельзя использовать в цепях с током выше 300 А - превышение приведёт к выходу из строя
• Не рекомендуется для частого включения/отключения (более 6000 циклов) - это снизит срок службы
• Не подходит для бытовых или слаботочных систем - слишком высокие параметры и цена

Примеры использования

• Щиты питания промышленных станков с ЧПУ
• Распределительные пункты на конвейерных линиях
• Системы управления насосными станциями
• Питание больших компрессоров и вентиляторов
• Силовые цепи с частотными преобразователями (при наличии защиты от импульсных помех)

Практические советы

• При настройке теплового расцепителя выбирайте значение близкое к максимальному рабочему току нагрузки, но не выше 300 А - это сохранит чувствительность к перегрузкам
• Проверьте соответствие сечения кабелей и качества соединений - плохой контакт при 300 А вызывает нагрев и отказ
• Учитывайте посадочные размеры перед заказом - монтаж на плату требует точного совпадения с отверстиями в печатной плате
• При использовании в DC-сетях проверьте совместимость с полярностью - хотя выключатель работает на постоянном токе, некоторые модели имеют ограничения по напряжению
• Обязательно используйте защитный кожух или шкаф - даже при IP30 риск попадания сторонних предметов остаётся
• При замене - всегда отключайте питание и проверяйте наличие напряжения тестером. Автоматический выключатель TS400N (65kA) FMU 300A 3P3T не является изолирующим рубильником.
