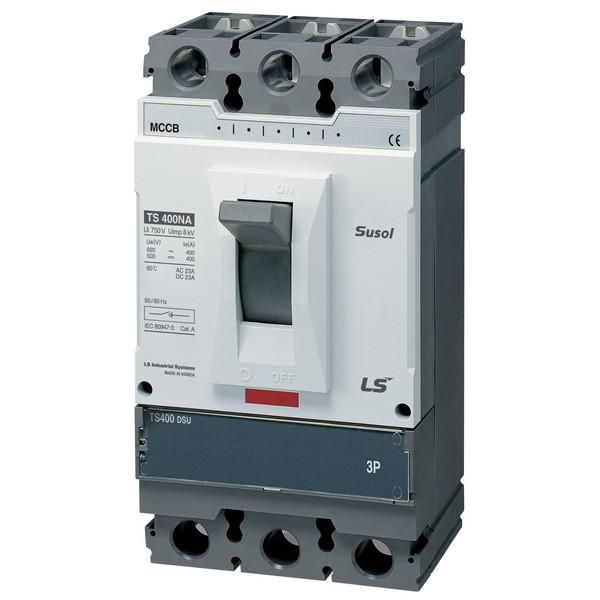

Автоматический выключатель TS400N (65kA) FTU 300A 3P3T | 0108000100 Lsis

Автоматический выключатель TS400N (65kA) FTU 300A 3P3T от LS Electric предназначен для защиты распределительных сетей от перегрузок и коротких замыканий. Устройство рассчитано на работу в условиях широкого диапазона температур, обеспечивает надёжное отключение при высоких токах КЗ и монтируется на монтажную плату. Артикулы 0108000100 и 108000100 соответствуют одной модели - трёхполюсному выключателю с номиналом 300 А.

Назначение и область применения

TS400N (65kA) FTU 300A 3P3T используется для защиты силовых цепей переменного и постоянного тока в распределительных щитах и подстанциях. Применяется там, где требуется надёжная защита от сверхтоков: на входе оборудования, в системах питания станков, конвейеров, насосных установок и других промышленных нагрузках. Выключатель не предназначен для частого ручного включения-выключения - он работает как средство аварийной защиты, а не как коммутирующее устройство.

Технические характеристики

• Номинальный ток: 300 А - максимальный длительно допустимый ток без срабатывания расцепителей;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 65 кА - способен безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 690 В - работает в сетях до этой величины, AC/DC;
• Тип расцепителя: термомагнитный, нерегулируемый - тепловой реагирует на перегрузку, магнитный - на КЗ с уставкой 10×Iном (т.е. сработает при 3000 А);
• Степень защиты: IP30 - защита от доступа инструментов и частиц больше 2,5 мм, но не от воды и пыли;
• Категория применения: A - для защиты кабелей и проводов, не требует координации с другими аппаратами;
• Род тока: переменный и постоянный - совместим с AC и DC;
• Диапазон рабочих температур: от –40 C до +40 C - подходит для холодных и жарких помещений, но не для открытого монтажа;
• Способ монтажа: на монтажную плату - крепится болтами к металлической поверхности, не является шасси-устройством;
• Исполнение: стационарное - не имеет съёмного модуля, не предназначено для быстрого демонтажа.

Совместимость и монтаж

TS400N (65kA) FTU 300A 3P3T устанавливается исключительно на монтажную плиту - не подходит для DIN-рейки. Для монтажа необходимы отверстия под крепёж, соответствующие габаритам устройства. Подключение осуществляется через верхние и нижние зажимы - важно соблюдать момент затяжки, указанный в документации производителя. Максимальный момент затяжки клемм - не более 10 Нм. Перед установкой проверьте соответствие сечения кабеля: для 300 А рекомендовано сечение 95–150 мм2 медного провода. Убедитесь, что монтажная плита выполнена из стали толщиной не менее 2 мм и хорошо заземлена.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает классическую двухступенчатую защиту: тепловая - для перегрузок, магнитная - для КЗ. Отключающая способность 65 кА позволяет применять его в местах с высокой мощностью КЗ - например, рядом с трансформаторными подстанциями. Устройство не содержит опасных материалов согласно RoHS.

Преимущества

• Высокая отключающая способность (65 кА) - обеспечивает безопасность даже в крупных промышленных объектах;
• Нерегулируемый расцепитель - снижает риск неквалифицированной настройки, повышает надёжность;
• Широкий диапазон температур - можно использовать в неотапливаемых помещениях и на улице внутри щитов;
• Поддержка AC/DC - универсальность для различных типов цепей;
• Литой корпус - прочность, долговечность, устойчивость к механическим воздействиям.

Ограничения применения

• Не подходит для частого ручного включения/отключения - это не контактор, а защитный аппарат;
• IP30 - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты;
• Только стационарный монтаж - невозможно снять и заменить без отключения всей цепи;
• Нельзя регулировать порог срабатывания магнитного расцепителя - уставка фиксирована на 10In;
• Не применяется в цепях с током выше 300 А - превышение вызывает выход из строя.

Примеры использования

• Защита главного ввода в промышленном цехе с питанием от трансформатора 630 кВА;
• Щитовая распределительной системы на заводе с конвейерами и сварочными машинами;
• Центральный выключатель в системе освещения большого складского комплекса;
• Защита преобразователей частоты с входом 690 В переменного тока.

Практические советы

• При проектировании учтите, что 65 кА - предел, а не норма; выбирайте выключатель с запасом по отключающей способности, если есть возможность;
• Проверьте, чтобы ток КЗ в точке установки не превышал 65 кА - используйте расчётные программы или данные энергоснабжающей организации;
• Для удобства обслуживания оставьте свободное пространство вокруг TS400N (65kA) FTU 300A 3P3T - минимум 50 мм с каждой стороны;
• Не устанавливайте рядом с источниками тепла - нагрев может вызвать ложное срабатывание теплового расцепителя;
• При замене старого аппарата - сравните габариты и положение клемм, чтобы не переделывать монтажную плату.
