Автоматический выключатель ABS203c (42/37кА 380/415В) 3Р) 175A | 137000400 Lsis

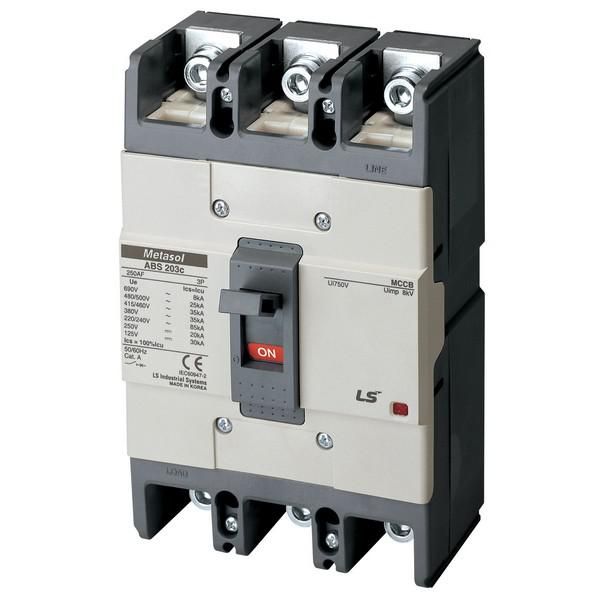

Автоматический выключатель 3-полюсный 175А 42/37кА 380/415В ABS203c от LS Electric предназначен для защиты силовых цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Этот выключатель в литом корпусе подходит для установки на монтажную плату в промышленном оборудовании, где важна надежность и высокая отключающая способность.

Назначение и область применения

Автоматический выключатель 3-полюсный 175А 42/37кА 380/415В ABS203c используется для защиты электрических цепей постоянного и переменного тока от сверхтоков - как при длительной перегрузке, так и при аварийных коротких замыканиях. Он рассчитан на работу в сетях с напряжением до 690 В и частотой 50 Гц. Применяется в промышленных системах: питающих станках, конвейерах, насосных группах, распределительных щитах с жесткой фиксацией оборудования. Подходит для условий, требующих высокой механической и коммутационной долговечности.

Технические характеристики

• Номинальный ток: 175 А - максимальный допустимый ток при нормальной работе без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 42 кА (при 415 В) / 37 кА (при 380 В) - способность безопасно прервать ток КЗ
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двухступенчатую защиту: быстрое отключение при КЗ и задержанное при перегрузке
• Род тока: AC/DC - работает как в переменном, так и в постоянном токе
• Исполнение: стационарное - не предназначен для выдвижения или съема
• Привод: ручной - управление осуществляется только через рычаг
• Способ монтажа: монтажная плата - крепится болтами прямо на металлическую или композитную платформу
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12,5 мм; пылевлагозащита отсутствует
• Диапазон температур: от -40 C до +40 C - работает в холодных и умеренных условиях, но не в жарких помещениях без принудительного охлаждения
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ)
• Механическая износостойкость: 25 000 циклов - количество включений/выключений без потери функциональности
• Коммутационная износостойкость: 10 000 циклов - количество отключений при нагрузке, близкой к номинальному току

Совместимость и монтаж

Автоматический выключатель 3-полюсный 175А 42/37кА 380/415В ABS203c монтируется исключительно на монтажную плату. Для установки требуется подготовить отверстия под крепежные болты - размеры посадочных мест указаны в чертежах производителя. Нельзя использовать в шкафах с DIN-рейкой. Соединение проводов выполняется с помощью зажимов на входных и выходных клеммах. Максимальное сечение кабеля - до 95 мм2 (для медного провода). Убедитесь, что площадка для монтажа имеет достаточную жесткость и теплоотвод - устройство не имеет собственного радиатора. При сборке соблюдайте момент затяжки клемм: переусилие повредит контакты, недотяга вызовет нагрев.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 175А 42/37кА 380/415В ABS203c соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных электроустановках. Отключение происходит при превышении порогов, установленных классом расцепителя B/C/D - точные времятоковые характеристики приведены в документации LS Electric. Устройство не содержит опасных материалов согласно RoHS.

Преимущества

• Высокая отключающая способность (до 42 кА) - обеспечивает безопасность даже при серьезных КЗ в мощных сетях
• Двухступенчатая защита (термомагнитная) - сочетание точности и скорости реакции
• Указатель состояния расцепления - позволяет быстро определить причину отказа без диагностики
• Долгий срок службы: 25 тыс. механических и 10 тыс. коммутационных циклов - снижает потребность в обслуживании
• Поддержка переменного и постоянного тока - универсальность для сложных систем

Ограничения применения

• Не применяется в открытых или влажных средах - степень защиты IP20 не предохраняет от воды и пыли
• Нельзя устанавливать в шкафах с DIN-рейкой - требует жесткого крепления на плате
• Не рекомендован для частых операций включения/отключения - коммутационная износостойкость ограничена 10 тыс. циклов
• Работает только в диапазоне -40…+40 C - не подходит для помещений с температурой выше +40 C без вентиляции
• Не имеет регулировки порогов расцепления - параметры фиксированы заводом

Примеры использования

• Защита главного ввода на промышленном станке с двигателем 75–90 кВт
• Коммутирование питания конвейерной линии с несколькими двигателями
• Фазовая защита в преобразователях частоты с питанием от 380 В
• Распределительный щит с жестко закрепленными модулями в цеху с контролируемым микроклиматом

Практические советы

• При выборе проверьте соответствие номинала автомата нагрузке - 175 А не значит, что можно подключать любые устройства суммарной мощностью выше этого значения. Учитывайте коэффициент запаса и режим работы (продолжительный/кратковременный).
• Обязательно используйте пробники перед работой - хотя есть указатель расцепления, он не гарантирует отсутствие напряжения на выводах после отключения.
• Для многократных отключений в условиях повышенной нагрузки рекомендуется периодически осматривать контакты на следы эрозии - особенно при работе с DC-нагрузками.
• При монтаже на плату обеспечьте свободный доступ к рычагу управления - он не должен быть заблокирован другими элементами.
• Совмещайте этот автомат с другими компонентами серии Metasol ABS - они совпадают по габаритам и креплению, что упрощает стандартизацию.
