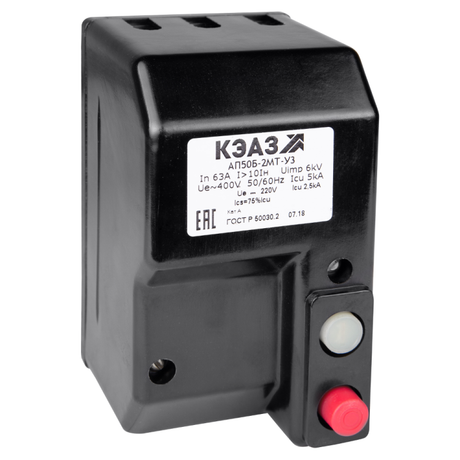

Выключатель автоматический 63А 10Iн АП50Б 2МТ У3 400В AC/220В DC КЭАЗ 106926

Автоматический выключатель АП50Б-2МТ 63А 10Iн 400В AC/220В DC У3 - двухполюсный силовой аппарат в литом корпусе от КЭАЗ, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в условиях широкого диапазона температур. Подходит для стационарной установки на монтажную плату в промышленном оборудовании.

Назначение и область применения

АП50Б-2МТ 63А используется для коммутации и защиты электрических цепей постоянного и переменного тока. Применяется в системах управления, на производственных линиях, в щитах питания оборудования с высокими пусковыми токами - например, в сварочных аппаратах, насосах, конвейерах и станках. Особенно эффективен там, где требуется надежная работа при колебаниях температуры и частых нагрузках.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В переменного тока / 220 В постоянного тока
• Количество полюсов: 2
• Отключающая способность: 5 кА
• Тип расцепителя: электромагнитный + тепловой
• Уставка магнитного расцепления: 10×Iн (630 А)
• Диапазон настройки тепловой защиты: 44,1–63 А
• Диапазон регулировки расцепителя КЗ: 5–630 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работает при температуре от –40 C до +40 C)
• Максимальное сечение кабеля: 6 мм2
• Подключение: винтовое
• Способ монтажа: на монтажную плату
• Привод: ручной (кнопка включения/выключения)
• Наличие дугогасительной камеры: да (две камеры для гашения дуги)
• Вспомогательные контакты: отсутствуют
• Нормативный документ: ГОСТ Р 50030.2-2010

Совместимость и монтаж

АП50Б-2МТ 63А устанавливается исключительно на монтажную плату с помощью винтового крепления. Для подключения используются медные провода сечением до 6 мм2 - использование кабельных наконечников необязательно, что ускоряет монтаж. Обратите внимание: устройство не имеет вспомогательных контактов, поэтому нельзя использовать его для сигнализации состояния или удаленного управления. Монтаж допускается только в закрытых щитах с обеспечением доступа к кнопке управления.

Безопасность и стандарты

АП50Б-2МТ соответствует требованиям ГОСТ Р 50030.2-2010, который гармонизирован с международным стандартом IEC 60947-2. Конструкция обеспечивает безопасную работу благодаря двойной дугогасительной камере и изоляции в литом корпусе. Несмотря на повышенную термостойкость, степень защиты IP20 требует установки внутри электрощита - открытая эксплуатация недопустима.

Преимущества

• Широкий диапазон настройки теплового расцепителя (44,1–63 А) позволяет точно адаптировать защиту под конкретную нагрузку.
• Уставка магнитного расцепления 10Iн (630 А) снижает риск ложных срабатываний при пусковых токах двигателей.
• Литой корпус повышает механическую прочность и герметичность контактной группы.
• Работает как на переменном, так и на постоянном токе - универсальность для сложных систем управления.
• Устойчивость к низким температурам (до –40 C) делает его пригодным для холодных помещений и уличных щитов в регионах с суровым климатом.

Ограничения применения

• Не предназначен для установки вне электрощита - IP20 не защищает от пыли и влаги.
• Отсутствие вспомогательных контактов исключает возможность интеграции в системы автоматизации без внешних модулей.
• Максимальное сечение кабеля - 6 мм2; более толстые провода не подходят без изменения зажимов.
• Не рекомендуется для цепей с частыми операциями включения/отключения выше 1000 раз в час - возможен быстрый износ механизма.
• Не поддерживает дистанционное управление или сигналы состояния - только ручное управление.

Примеры использования

• Защита двигателя 30 кВт на конвейере с пуском под нагрузкой.
• Щит управления сварочного аппарата постоянного тока 220 В.
• Распределительный щит в холодильной камере с температурой –30 C.
• Цепь управления насосной станцией в промышленном цехе.

Практические советы

• При выборе автомата учитывайте, что уставка 10Iн подходит для нагрузок с высокими пусковыми токами - для освещения или нагревателей лучше выбрать модель с меньшей уставкой (например, 5Iн).
• Проверьте соответствие сечения кабеля 6 мм2 - при использовании многожильных проводов убедитесь, что жилы плотно заправлены в зажим.
• Из-за отсутствия вспомогательных контактов для контроля состояния используйте внешние реле или индикаторы.
• Для работы в условиях вибраций дополнительно фиксируйте устройство на плате с применением контргаек.
• АП50Б-2МТ 63А совместим с другими изделиями серии АП50Б - можно собирать комплекты с аналогичными расцепителями и корпусами.
