Автоматический выключатель AV POWER-5/3 1000А 70kA ETU6.0 AVERES | mccb-53-1000M-6.0-av EKF

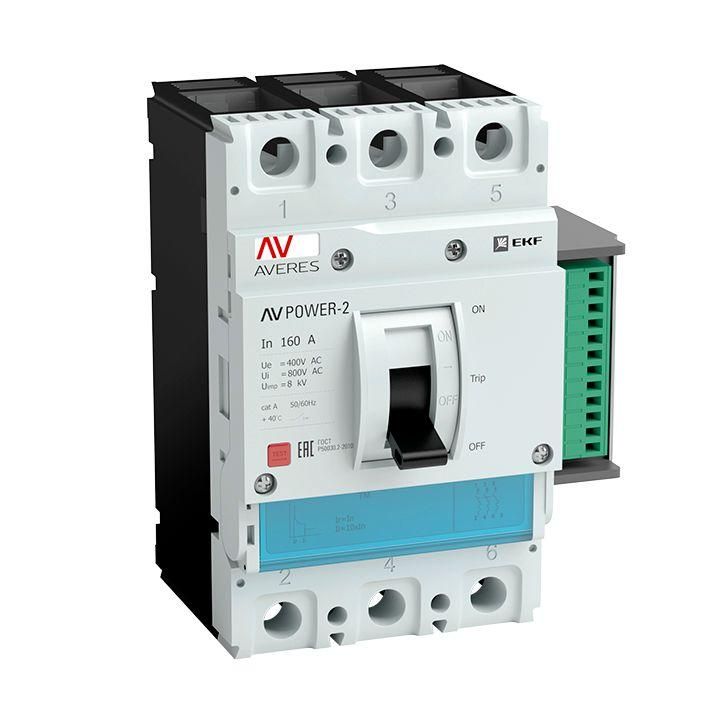

Автоматический выключатель AV POWER-5/3 ETU6.0 EKF - это трёхполюсное устройство на 1000 А с отключающей способностью 70 кА, предназначенное для защиты мощных электрических цепей в промышленных объектах. Модель из серии Averes оснащена электронным расцепителем ETU6.0 и моторным приводом, что делает её подходящей для систем с высокими требованиями к надёжности и управляемости.

Назначение и область применения

AV POWER-5/3 ETU6.0 EKF используется для защиты электрических сетей от перегрузок и коротких замыканий в условиях повышенной нагрузки. Подходит для установки в распределительных щитах промышленных предприятий, на входе в крупные производственные линии, у станков, насосных станций и конвейерных систем. Обеспечивает безопасную коммутацию и автоматическое отключение при аварийных ситуациях.

Технические характеристики

• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 70 кА
• Номинальное напряжение: 400–690 В переменного тока
• Тип расцепителя: электронный ETU6.0 (термомагнитный принцип действия с микропроцессорной обработкой сигнала)
• Настройка защиты от перегрузки: 400–1000 А (можно задать порог срабатывания в этом диапазоне)
• Настройка защиты от КЗ: 1000–20 000 А (регулируемый порог быстродействующего отключения)
• Привод: электромагнитный с моторным приводом для удалённого включения/выключения
• Подключение силовых проводов: болтовое
• Способ монтажа: на монтажную плату (фиксация через рамку или шасси)
• Управление: рычажковый механизм с положением «Вкл./Выкл.»
• Степень защиты IP30: защищён от доступа пальцев и твёрдых предметов >1 мм, но не герметичен
• Индикация: есть указатель расцепления (визуальное определение причины отключения)
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

AV POWER-5/3 ETU6.0 EKF монтируется исключительно на монтажную плату - не подходит для DIN-рейки. Болтовые зажимы требуют предварительной подготовки кабеля: зачистка жил до 8 мм2, использование наконечников. Моторный привод подключается отдельными проводами к внешнему управлению (24 В постоянного тока или 230 В переменного). Расцепитель ETU6.0 является частью корпуса и не заменяем - отличается от других серий тем, что не допускает установку дополнительных аксессуаров.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Защита от перегрузки и КЗ реализована в соответствии с классом точности B. Индикатор расцепления обеспечивает безопасность обслуживания - оператор видит причину отключения без вскрытия корпуса.

Преимущества

• Широкий диапазон настройки токов защиты - можно адаптировать под конкретную нагрузку без замены аппарата
• Высокая отключающая способность (70 кА) - подходит для сетей с большими токами КЗ
• Моторный привод позволяет управлять выключателем дистанционно - снижает риск воздействия на человека
• Чёткая индикация расцепления ускоряет диагностику отказов
• Литой корпус обеспечивает механическую прочность и долговечность в агрессивной среде

Ограничения применения

• Не допускается установка дополнительных аксессуаров: вспомогательных контактов, дополнительных расцепителей, блокировочных устройств - конструкция корпуса не предусматривает их монтаж
• Степень защиты IP30 не предназначена для работы во влажных помещениях, на улице или в местах с пылевыми выбросами
• Отсутствие вспомогательных контактов ограничивает возможность интеграции в системы АСУ ТП без внешних реле
• Монтаж только на плату - нельзя использовать в типовых щитах с DIN-рейкой

Примеры использования

• Защита главного ввода на производстве с суммарной нагрузкой около 800 кВт
• Коммутирующее устройство перед частотным преобразователем мощностью более 500 кВт
• Щит питания крупного конвейера с несколькими двигателями
• Распределительный пункт на заводе с высокой вероятностью возникновения КЗ из-за короткого замыкания в кабельных каналах

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинального тока - для 1000 А требуется медный кабель минимум 2×240 мм2
• При использовании моторного привода убедитесь, что источник питания соответствует требованиям (24 В DC / 230 В AC) и имеет достаточную мощность
• Не используйте AV POWER-5/3 ETU6.0 EKF там, где нужны сигналы состояния - отсутствие вспомогательных контактов требует внешнего решения
• При проектировании учтите, что этот аппарат нельзя заменить на аналог из другой серии - он уникален по габаритам и функционалу внутри серии Averes
• Регулярно проверяйте состояние болтовых соединений - при больших токах нагрев может вызвать ослабление контактного давления
