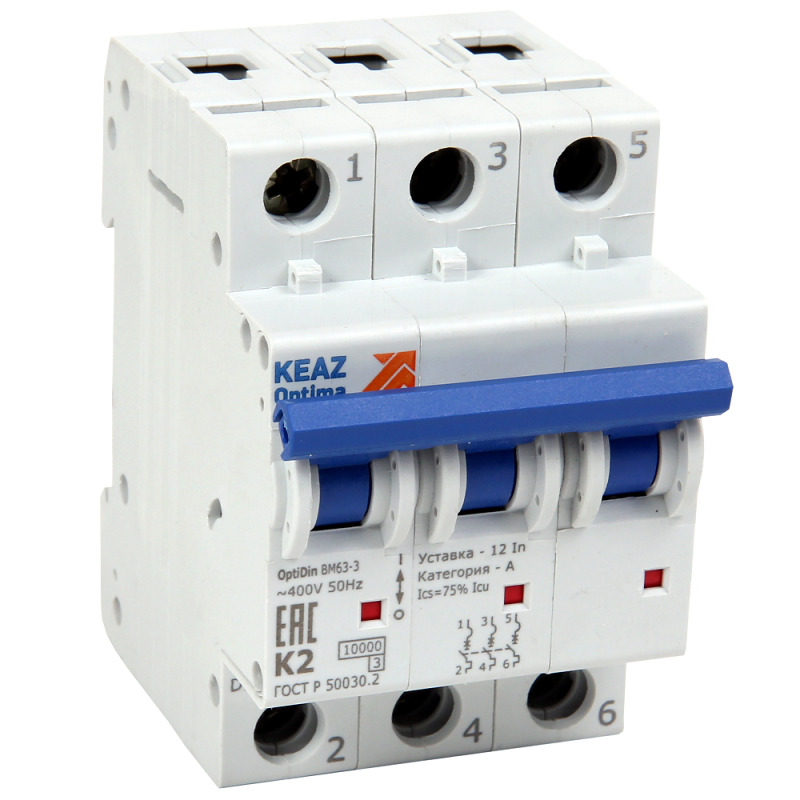

Выключатель автоматический модульный 3п L 63А 10кА OptiDin BM63-3L63-10-УХЛ3 КЭАЗ 262816

Автоматический выключатель модульный трехполюсный 63А L 10кА AC УХЛ3 BM63-3L63-10-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и распределительных системах. Этот аппарат из серии OptiDin обеспечивает надежную работу в условиях сурового климата и совместим с DIN-рейкой стандартного монтажа.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 63А L 10кА AC УХЛ3 BM63-3L63-10-УХЛ3 защищает трёхфазные сети с рабочим напряжением до 400 В. Он применяется в распределительных щитах промышленных объектов, на производственных линиях, в насосных станциях, у станков с ЧПУ и других устройствах, где требуется точная защита от перегрузок и коротких замыканий. Благодаря климатическому исполнению УХЛ3, устройство можно использовать в неотапливаемых помещениях, на открытых площадках и в холодных регионах.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В переменного тока (AC);
• Количество полюсов: 3 - защита всех фаз одновременно;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: L - медленное срабатывание при кратковременных перегрузках, идеально для оборудования с высокими пусковыми токами (например, двигатели);
• Тип расцепителя: электромагнитный (для коротких замыканий) + тепловой (для длительных перегрузок);
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не от воды;
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ, снижающее термическую нагрузку на провода и оборудование;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные силовые кабели;
• Рабочий температурный диапазон: от -60 C до +60 C - работает даже в экстремальных условиях;
• Ширина по модулям: 3 М - занимает три стандартных модуля на DIN-рейке;
• Глубина монтажа: 75 мм - требует соответствующего места в щите;
• Частота: 50 Гц - предназначена для сетей России и стран СНГ;
• Категория перенапряжения: IV - рассчитана на установку в местах с высокой вероятностью перенапряжений (например, на входе в здание).

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 63А L 10кА AC УХЛ3 BM63-3L63-10-УХЛ3 монтируется на DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используются винтовые зажимы, допускающие кабели сечением до 25 мм2. Обеспечивается плотный контакт без необходимости затяжки усилием выше рекомендованного. Устройство имеет возможность дополнительной комплектации: можно установить вспомогательные контакты, блокировки, расцепители минимального напряжения - все они совместимы со стандартными креплениями серии OptiDin.

Безопасность и стандарты

BM63-3L63-10-УХЛ3 соответствует требованиям ГОСТ Р 50030.2-2010 и техническим условиям ТУ3421-040-05758109-2009. Применяет принципы безопасности, принятые в Европе и России: класс токоограничения 3 снижает риск возгорания, а степень защиты IP20 исключает случайное прикосновение к токоведущим элементам. Номинальное напряжение изоляции 400 В гарантирует безопасную работу в сетях до 400 В. Категория перенапряжения IV делает его подходящим для установки на вводе в здание или перед основным оборудованием.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с аварийными режимами в промышленных сетях;
• Характеристика L - минимизирует ложные срабатывания при запуске двигателей и другого оборудования с высоким пусковым током;
• Работа при температурах от -60C до +60C - единственный вариант для холодных регионов без обогрева щита;
• Класс токоограничения 3 - снижает повреждение кабелей и оборудования во время КЗ;
• Поддержка дополнительных контактов - удобно для сигнализации состояния и удалённого управления;
• Серия OptiDin - стандартизированные размеры и совместимость с другими изделиями КЭАЗ, что упрощает сборку и обслуживание щитов.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или воздействия жидкостей - IP20 не обеспечивает защиту от брызг и осадков;
• Не используется в цепях постоянного тока (DC) - только для переменного тока 50 Гц;
• Не следует применять в качестве главного рубильника - он не предназначен для частого ручного включения/выключения;
• Требуется достаточное пространство вокруг аппарата для теплоотвода - особенно при работе на пределе номинала 63 А;
• Не подходит для домашних щитов с малыми нагрузками - избыточен по характеристикам, дороже аналогов меньшей мощности.

Примеры использования

• Защита трёхфазного электродвигателя 30–45 кВт на конвейере;
• Входной автомат в промышленном распределительном щите с несколькими ответвлениями;
• Щит на открытом воздухе в зимний период - благодаря УХЛ3 не требует обогрева;
• Цепь питания сварочного аппарата с высокими пусковыми токами - характерistica L предотвращает ложные отключения;
• Система вентиляции в логистическом центре с множеством вентиляторов.

Практические советы

• Выбирая автоматический выключатель модульный трехполюсный 63А L 10кА AC УХЛ3 BM63-3L63-10-УХЛ3, проверьте соответствие сечения кабеля - не используйте провода меньше 10 мм2, чтобы избежать нагрева;
• При монтаже на DIN-рейку убедитесь, что глубина щита не менее 75 мм - иначе будет трудно закрыть крышку;
• Для контроля состояния цепи добавьте вспомогательный контакт NO/NC - это позволит подключить индикатор или сигнал в систему управления;
• Не устанавливайте рядом с источниками тепла - даже при заявленном диапазоне -60…+60 C долговечность снижается при постоянной работе около +55 C;
• Проверяйте момент затяжки клемм - переусилие может повредить пластик, недостаточное - вызывает нагрев и окисление контактов.
