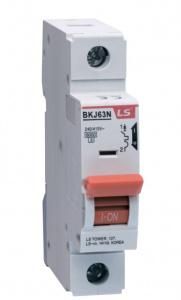

Автоматический выключатель BKJ63N 1P C25 NEW ROGY - 06112383R0 LSIS

Автоматический выключатель модульный 1P C25 BKJ63N от LS Electric - это надёжный защитный аппарат для однофазных цепей, рассчитанный на ток до 25 А. Он предназначен для предотвращения повреждений проводки из-за перегрузок и коротких замыканий, особенно в бытовых и коммерческих распределительных щитах.

Назначение и область применения

Автоматический выключатель модульный 1P C25 BKJ63N защищает электрические цепи от сверхтоков: перегрузок (например, при одновременном включении нескольких приборов) и коротких замыканий. Подходит для установки в жилых домах, офисах, магазинах и других объектах с однофазным питанием 220 В. Часто используется для защиты групп розеток, освещения, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Количество полюсов: 1 - управляет одной фазой, подходит для однофазных сетей.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током: светильники, насосы, компрессоры, компьютеры, зарядные устройства.
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ (например, при аварии в сети).
• Напряжение: 220 В - работает в стандартах переменного тока 220–240 В; также совместим с постоянным током до 220 В.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - требует установки внутри закрытого щита.
• Ширина: 1 модуль - занимает один стандартный модуль (17,5 мм) в DIN-рейке, что позволяет легко компактно размещать несколько устройств.

Совместимость и монтаж

Автоматический выключатель модульный 1P C25 BKJ63N монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхней и нижней клеммах - входной провод подключается сверху, выходной - снизу. Установка возможна в любые щиты, поддерживающие модульную систему. Обязательно соблюдать полярность при подключении постоянного тока. Максимальное сечение провода - 2,5 мм2 (медный).

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Серия BKJ63N прошла испытания на долговечность, термическую стабильность и механическую прочность. Все материалы - самозатухающие, исключают распространение пламени.

Преимущества

• Улучшенная конструкция по сравнению со старшей серией BKN - более точное срабатывание и повышенная надёжность контактов.
• Чёткая визуальная индикация положения: рычаг вверх - включен, вниз - отключен, в среднем положении - сработал.
• Малый габарит - экономит место в щите, удобен для плотной компоновки.
• Изготовлен в Южной Корее компанией LS Electric - известный производитель с высокими требованиями к качеству.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 не обеспечивает внешнюю защиту.
• Не подходит для мощных двигателей с высоким пусковым током (более 5–7× номинала); для них нужна характеристика D.
• Не предназначен для работы в трёхфазных сетях - требуется три таких аппарата + нулевой проводник.
• Не рекомендован для цепей с постоянным током выше 220 В - указанное напряжение является максимумом.

Примеры использования

• Защита группы розеток в кухне или гостиной.
• Отключение питания для холодильника, микроволновой печи, кофемашины.
• Щитовая защита освещения в квартире или офисе.
• Подключение кабеля к станкам с небольшой мощностью (до 5,5 кВт).

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток был чуть больше суммарного потребления всех подключённых приборов - не допускайте постоянной работы на грани.
• При замене старого автомата BKN на BKJ63N - размеры и крепление идентичны, менять шины и рейки не нужно.
• Не используйте этот автомат для защиты линий с длинными кабелями (>50 м) без учёта потерь - возможно завышение реального тока перегрузки.
• Обязательно отключайте питание перед монтажом - даже при открытом щите есть опасность поражения током.
