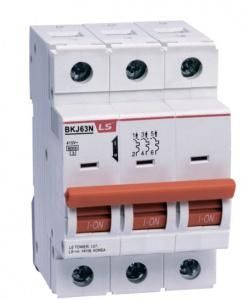

Автоматический выключатель BKJ63N 3P D63 - 06131212R0 LSIS

Автоматический выключатель модульный 3-полюсный BKJ63N D63 от LS Electric предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и применяется в системах управления промышленным оборудованием, где требуется надёжная коммутация и высокая отключающая способность.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный BKJ63N D63 защищает трёхфазные цепи постоянного тока напряжением до 415 В. Он используется там, где важна быстрая реакция на скачки тока - например, в частотных преобразователях, сварочных аппаратах, системах питания двигателей постоянного тока и других устройствах промышленной автоматизации.

Технические характеристики

• Номинальный ток: 40 А - максимальный длительно допустимый ток без срабатывания.
• Напряжение: 415 В DC - работает исключительно в цепях постоянного тока, не переменному току.
• Количество полюсов: 3 - управляет тремя фазами одновременно.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А.
• Характеристика расцепителя: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели, мощные источники питания).
• Ширина: 3 модуля - занимает три стандартных места на DIN-рейке (54 мм).
• Способ монтажа: на DIN-рейку типа TS35/7,5 или аналогичную.
• Род тока: постоянный (DC) - не предназначен для работы в сетях переменного тока.

Совместимость и монтаж

Автоматический выключатель модульный BKJ63N D63 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно зафиксировать устройство на рейке щелчком - никаких болтов или инструментов не требует. Подключение проводов осуществляется через зажимы с моментом затяжки около 1–1,5 Нм. Перед подключением проверьте соответствие сечения провода рекомендованному производителем - обычно 1–25 мм2 для медных жил.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-2 для аппаратов низковольтного распределения. Применение в цепях постоянного тока обеспечивает соблюдение норм безопасности при работе с энергоёмкими нагрузками. Автоматический выключатель имеет механический указатель положения контакта и возможность ручного отключения даже при аварийном режиме.

Преимущества

• Высокая отключающая способность (6 кА) позволяет использовать устройство в условиях возможных больших КЗ - типично для промышленных объектов.
• Характеристика D снижает риск ложных срабатываний при запуске оборудования с большими пусковыми токами.
• Монолитная конструкция корпуса повышает долговечность при вибрациях и повышенной температуре окружающей среды.
• Чёткая визуальная индикация состояния («ON/OFF») упрощает диагностику без тестирования.

Ограничения применения

• Не для цепей переменного тока - использование в сети AC вызывает отказ или опасность возгорания.
• Не рассчитан на работу выше 415 В DC - превышение напряжения выводит из строя внутренние элементы.
• Не предназначен для частых операций включения/выключения более 10 раз в час - это сокращает срок службы механизма.
• Из-за характера расцепителя D не рекомендуется применять для чувствительной электроники (например, PLC, контроллеров) без дополнительной защиты.

Примеры использования

• Защита силовой части частотного преобразователя с питанием от батарейного массива.
• Отключение трехфазного двигателя постоянного тока на конвейере.
• Щитовая защита системы зарядки электромобилей с выходом постоянного тока.
• Цепи освещения LED-систем на базе DC-преобразователей в производственных помещениях.

Практические советы

• Перед установкой убедитесь, что суммарный ток всех подключённых потребителей не превышает 40 А - особенно важно при наличии импульсных нагрузок.
• При использовании в условиях высокой влажности или пыли - дополнительно используйте крышку шкафа IP54+; сам автомат не имеет степени защиты выше IP20.
• Выбирая место установки, учтите, что тепловые потоки от соседних автоматов влияют на точность срабатывания - оставляйте минимум 10 мм свободного пространства вокруг.
• Для обслуживания всегда отключайте все цепи перед доступом к контактам - даже при выключенном состоянии есть опасность сохранённого напряжения в конденсаторах.
