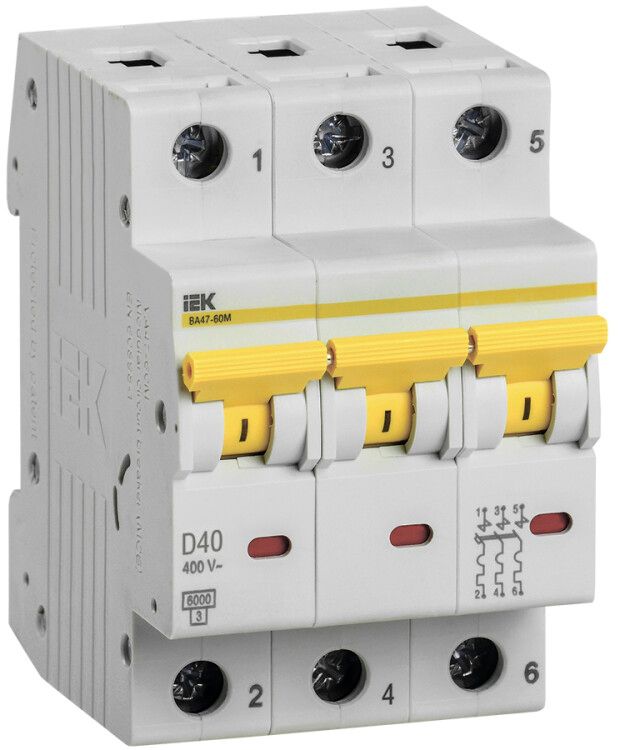

Выключатель автоматический модульный 3п D 40А 6кА ВА47-60M KARAT IEK MVA31-3-040-D MVA41-3-040-D

Автоматический выключатель ВА47-60M от IEK — трёхполюсное устройство на 40 А с характеристикой D и отключающей способностью 6 кА, предназначенное для защиты электропроводки в бытовых и коммерческих щитках. Монтируется на DIN-рейку, совместим с системами стандарта ГОСТ Р 50345.

Назначение и область применения

Выключатель ВА47-60M защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в квартирных, этажных и учётно-распределительных щитах жилых домов, офисов и административных зданий. Используется для защиты групповых линий: освещения, розеток, мощной бытовой техники (кондиционеры, бойлеры, электроплиты).

Технические характеристики

• Номинальный ток: 40 А — максимальная нагрузка, которую выключатель может длительно проводить без срабатывания;
• Номинальное напряжение: 400 В — рассчитан на работу в сетях переменного тока до 400 В между фазами (380/400 В);
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А;
• Тип расцепителя: электромагнитный + тепловой — обеспечивает двойную защиту: мгновенное отключение при КЗ и задержанное при перегрузке;
• Характеристика расцепителя: D — подходит для цепей с высокими пусковыми токами (электродвигатели, компрессоры, трансформаторы);
• Количество полюсов: 3 — отключает все три фазы одновременно;
• Максимальное сечение кабеля: 25 мм² — позволяет подключать медные провода до этого сечения;
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли — устанавливается внутри закрытых щитков;
• Ширина: 3 модуля — занимает 54 мм на DIN-рейке (стандарт 17,5 мм на модуль);
• Глубина монтажа: 71 мм — требует достаточного внутреннего объёма щита;
• Частота: 50 Гц — предназначено для сетей России и стран СНГ;
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C и влажности до 98%, подходит для неотапливаемых помещений;
• Нормативные документы: ГОСТ Р 50345, ТУ 3421-035-18461115-2010 — соответствует требованиям российских стандартов.

Совместимость и монтаж

Выключатель ВА47-60M монтируется на стандартную DIN-рейку типа 35 мм. Для установки требуется свободное место шириной 54 мм и глубиной не менее 71 мм. Подключение осуществляется через винтовые зажимы — допускаются медные провода сечением от 0,5 до 25 мм². Нельзя использовать алюминиевые провода без переходных наконечников. Совместим со всеми щитками, поддерживающими модульную сборку по нормам IEC 60947 и ГОСТ Р 50345.

Безопасность и стандарты

Выключатель ВА47-60M соответствует ГОСТ Р 50345 и имеет сертификаты, подтверждающие соответствие требованиям безопасности. Защита IP20 исключает случайное прикосновение к токоведущим частям при установленном лицевом элементе. Применение в помещениях с повышенной влажностью (ванная, кухня) возможно только при условии установки в герметичном щите с классом защиты не ниже IP54.

Преимущества

• Двухступенчатая защита (тепловая + электромагнитная) повышает надёжность против перегрузок и КЗ;
• Характеристика D позволяет работать с оборудованием, имеющим большие пусковые токи — без ложных срабатываний;
• Компактная форма (3 модуля) экономит место в щитке;
• Простая визуальная индикация положения контактов — рычаг вниз = отключено, вверх = включено;
• Произведён в рамках серии KARAT — проверенная линейка IEK с гарантированной долговечностью.

Ограничения применения

• Не предназначен для работы вне закрытых щитов — IP20 не защищает от влаги и пыли;
• Не рекомендован для цепей с постоянным током (DC) — только для AC 50 Гц;
• Не подходит для защиты цепей с токами выше 40 А — необходимо выбирать более мощный аппарат;
• Не используется в качестве изолирующего рубильника — не предназначен для частого ручного отключения под нагрузкой;
• Не следует применять в условиях экстремальных температур ниже −40°C или выше +40°C — риск снижения надёжности.

Примеры использования

• Защита группы розеток в квартире с кондиционером 3–4 кВт;
• Отключение питания насоса или компрессора в системе водоснабжения;
• Щитовая защита трёхфазного оборудования в гараже или мастерской;
• Обеспечение аварийного отключения в этажном щите многоквартирного дома.

Практические советы

• Выбирая ВА47-60M, убедитесь, что суммарная мощность подключенных приборов не превышает 17,6 кВт (P = √3 × U × I × cosφ ≈ 1,73×400×40×0,8);
• При подключении кабеля сечением 25 мм² используйте наконечник НШВИ — это предотвращает ослабление контакта;
• Не затягивайте зажимы слишком сильно — можно повредить изоляцию или контактную пластину;
• Проверьте соответствие характеристик D перед установкой — если нагрузка не имеет пусковых токов (например, светильники), лучше выбрать характеристику C;
• При замене старого автомата — сравнивайте ширину, глубину и тип монтажа, чтобы не возникло проблем с установкой в существующий шкаф.
