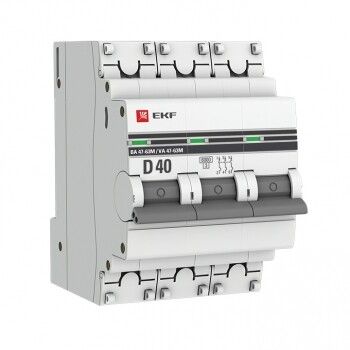

Автоматический выключатель 3P 40А (D) 6кА ВА 47-63M c одним магнитным расцепителем EKF - mcb4763m-6-3-40D-pro

Автоматический выключатель ВА 47-63M от EKF — трёхполюсный модульный прибор с номинальным током 40 А и характеристикой D, предназначенный для защиты цепей переменного тока от сверхтоков. Устройство монтируется на DIN-рейку, подходит для промышленных и коммерческих объектов, где требуется высокая устойчивость к пусковым токам. Артикул mcb4763m-6-3-40d-pro соответствует серии PROxima.

Назначение и область применения

Автоматический выключатель ВА 47-63M защищает электрические цепи от коротких замыканий и длительных перегрузок. Благодаря характеристике срабатывания D, он устойчив к кратковременным пусковым токам, характерным для мощных двигателей, насосов, компрессоров и других индуктивных нагрузок. Применяется в распределительных щитах промышленного оборудования, конвейерных систем, HVAC, станках и других устройствах с высоким пусковым током. Подходит для сетей с напряжением до 400 В переменного тока частотой 50–60 Гц.

Технические характеристики

• Количество полюсов: 3 (трёхполюсный)
• Номинальный ток: 40 А
• Характеристика срабатывания: D — позволяет работать при пусковых токах до 10–20 кратном от номинала
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при токе КЗ до 6000 А
• Номинальное напряжение: 400 В AC / Напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Сечение подключаемого провода: 1 – 25 мм² (медный и алюминиевый)
• Род тока: Переменный (AC)
• Частота: 50–60 Гц
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ
• Степень защиты IP20 — защита от прикосновений пальцами, но не от пыли и воды
• Категория перенапряжения: III — рассчитан на использование в распределительных цепях
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и умеренная влажность
• Рабочая температура: от -25°C до +50°C
• Ширина по модулям: 3 М (54 мм)
• Глубина монтажа: 41 мм
• Наличие нейтрального проводника: да — возможно подключение нулевого провода через внешние клеммы
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Автоматический выключатель ВА 47-63M устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Установка осуществляется путём защёлкивания — специальный фиксирующий механизм обеспечивает плотное и надёжное крепление без дополнительных крепёжных элементов. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками. Эти крышки позволяют опломбировать устройство, предотвращая несанкционированное вмешательство. Подключаются как медные, так и алюминиевые провода сечением от 1 до 25 мм². Обратите внимание: глубина монтажа составляет 41 мм — убедитесь, что в щите достаточно места для установки и последующего обслуживания.

Безопасность и стандарты

Выключатель ВА 47-63M соответствует требованиям ГОСТ Р 50345-2010, который регламентирует автоматические выключатели для бытовых и аналогичных применений. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения оборудования. Категория перенапряжения III указывает на соответствие нормам для распределительных щитов. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не предназначен для работы во влажных или запылённых условиях вне щита.

Преимущества

• Усиленный корпус с дополнительными заклёпками — предотвращает деформацию и расхождение корпуса при механическом воздействии
• Пластиковые крышки на зажимах — обеспечивают безопасность при обслуживании и возможность пломбировки
• Цветовой индикатор положения — наглядно показывает состояние (вкл./выкл.) без необходимости вскрытия
• Удобная ручка управления — обеспечивает чёткую и надёжную коммутацию даже при одноручной работе
• Поддержка алюминиевых проводов — расширяет возможности подключения в старых системах
• Долгий срок гарантии — 7 лет, что говорит о высокой надёжности сборки

Ограничения применения

• Не предназначен для установки на открытом воздухе или в помещениях с повышенной влажностью — степень защиты IP20 не обеспечивает герметичность
• Отсутствует тепловой расцепитель — не защищает от длительных перегрузок; используется только для защиты от КЗ
• Требуется внешнее устройство для защиты от перегрузок — необходимо использовать совместно с тепловым реле или другим автоматом с характеристикой B/C
• Не рекомендован для цепей постоянного тока — работает только с переменным током
• Не подходит для помещений со степенью загрязнения 3 и выше — требует установки внутри закрытого щита

Примеры использования

• Защита двигателя насоса в системе водоснабжения (пусковой ток до 10×Iн)
• Щитовая защита конвейера на пищевом производстве
• Коммутация воздушного компрессора в мастерской
• Распределительный щит станка с ЧПУ
• Линия питания группы светильников с HID-лампами (высокий пусковой ток)

Практические советы

• Из-за отсутствия теплового расцепителя этот автомат нельзя использовать как единственный защитный элемент — всегда сочетайте его с термическим устройством (например, тепловым реле или другим автоматом с характеристикой C/B) для полноценной защиты от перегрузок.
• При использовании алюминиевых проводов обязательно используйте переходные контактные площадки или смазку против оксидации — алюминий склонен к окислению, что увеличивает сопротивление.
• Проверьте посадочный диаметр DIN-рейки перед монтажом — некоторые рейки имеют небольшие отклонения, которые могут затруднять защёлкивание.
• При групповой установке нескольких автоматов соблюдайте минимальный интервал между ними — особенно важно при наличии больших проводов, чтобы избежать перегрева.
• Пломбировка крышек обязательна при контролируемом доступе — например, в общественных или административных зданиях.
• При замене убедитесь, что новый автомат имеет ту же характеристику D — замена на B или C может вызвать ложные срабатывания при пуске оборудования.
