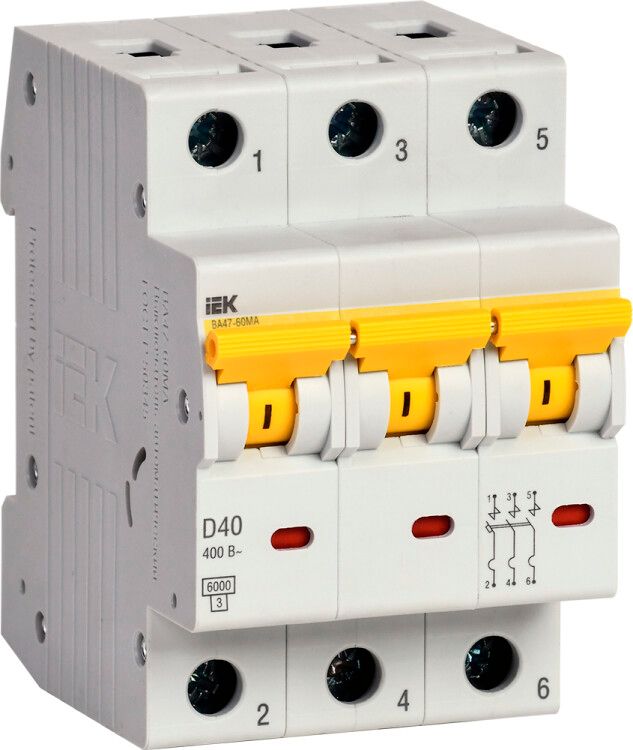

Выключатель автоматический трехполюсный ВА47-60МА без теплового расцепителя 3P 40А 6кА D | MVA33-3-040-D IEK

Автоматический выключатель трехполюсный ВА47-60МА без теплового расцепителя 3P 40А 6кА D от IEK предназначен для защиты электросетей от коротких замыканий. Этот аппарат из серии KARAT устанавливается в распределительных щитах там, где требуется исключительно мгновенная отсечка - например, в системах аварийной вентиляции или пожаротушения.

Назначение и область применения

Автоматический выключатель ВА47-60МА без теплового расцепителя не реагирует на длительную перегрузку - только на короткое замыкание. Это делает его идеальным для задач, где важна скорость реакции, а перегрев уже контролируется другими устройствами.

• Распределительные щиты и вводно-распределительные устройства (ВРУ)
• Панели управления системами аварийной вентиляции
• Цепи пожаротушения и другие критически важные нагрузки
• Объекты с постоянным надзором за температурой оборудования

Технические характеристики

• Номинальный ток: 40 А - максимальный рабочий ток без отключения
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А
• Характеристика срабатывания: D - высокий порог срабатывания при пусковых токах (например, у двигателей)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких условиях
• Степень защиты IP20: защита от прикосновений к токоведущим частям, но не от пыли и воды - используется внутри щитов
• Способ монтажа: на DIN-рейку 35 мм
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

Автоматический выключатель ВА47-60МА легко устанавливается на стандартную DIN-рейку. Подходит для всех типов щитов, соответствующих ГОСТ Р МЭК 61439. Для правильной установки важно соблюдать момент затяжки контактов - не более 1,8 Нм. Убедитесь, что провода имеют подходящую площадь сечения: для медных - 1–25 мм2, для алюминиевых - 1–16 мм2.

Безопасность и стандарты

Автоматический выключатель ВА47-60МА соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Он сертифицирован для использования в электроустановках до 1000 В AC. Отключение происходит за доли секунды при возникновении сверхтоков, предотвращая повреждение кабелей и оборудования.

Преимущества

• Отсутствие теплового расцепителя снижает риск ложных срабатываний при пуске мощных нагрузок
• Характеристика D обеспечивает отказ от срабатывания при пиковых токах двигателей и трансформаторов
• Широкий диапазон температур позволяет использовать в неотапливаемых помещениях и на улице внутри герметичных щитов
• Долгий гарантийный срок - 10 лет - говорит о высокой надежности сборки

Ограничения применения

• Не применяется для защиты цепей с регулярными перегрузками - требует внешнего термореле или другого средства защиты от перегрузки
• IP20 не допускает использование вне закрытых щитов - нельзя устанавливать в сырых или запыленных местах без дополнительной защиты
• Подходит только для переменного тока - не работает в цепях постоянного тока

Примеры использования

• Защита питающих линий к насосам системы противопожарного водоснабжения
• Отключение ввода в систему аварийной вентиляции в подземном паркинге
• Щитовая защита пускателей крупных промышленных двигателей
• Линии питания освещения эмерджэнси в медицинских учреждениях

Практические советы

• Выбирая ВА47-60МА, проверьте, что в вашей сети уже предусмотрена защита от перегрузки - этот аппарат её не выполняет
• При использовании с двигателями учитывайте, что пусковые токи могут достигать 7–8× от номинала; характеристика D здесь оптимальна
• Не путайте с аналогами с тепловым расцепителем - модель без него имеет другой функционал и не заменяет обычный автомат
• Для удобства обслуживания рекомендуется комбинировать с сигнализацией положения контакта и дистанционным управлением
• Артикул mva33-3-040-d - точное соответствие модели в каталоге IEK; используйте его при заказе запчастей или замене
