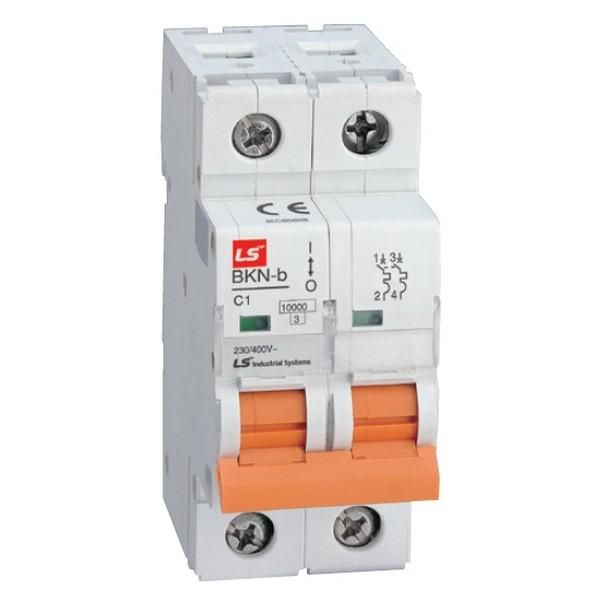

Автоматический выключатель BKN-b 1P+N C16A - 061206368B LSIS

Автоматический выключатель BKN-b 1P+N C16A - двухполюсный защитный аппарат от LS Electric, предназначенный для надёжной защиты бытовых и промышленных сетей 220 В от перегрузок и коротких замыканий. Установка на DIN-рейку, ручное управление и совместимость с дополнительными модулями делают его удобным решением для монтажа в щитах.

Назначение и область применения

Автоматический выключатель BKN-b 1P+N C16A защищает однопhasные электрические цепи напряжением до 220 В (до 400 В по документации) с частотой 50 Гц. Он обеспечивает безопасную работу приборов и проводки, отключая питание при превышении допустимого тока (перегрузка) или возникновении аварийного тока (короткое замыкание). Подходит для установки в жилых домах, офисах, малых производствах и на объектах с нагрузкой до 16 А - например, для групп розеток, освещения, нагревательных устройств.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Напряжение: 220 В (рабочее), до 400 В (максимальное по классификации);
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно, что соответствует требованиям безопасности для однофазных цепей;
• Характеристика расцепления: C - оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, компрессоры;
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Тип расцепителей: тепловой (реакция на длительную перегрузку) + электромагнитный (мгновенная реакция на КЗ);
• Способ монтажа: на DIN-рейку шириной 35 мм - стандарт для современных распределительных щитов;
• Исполнение: стационарное - не предназначен для перемещения или частого извлечения;
• Привод: ручной - включение/выключение осуществляется рычагом на лицевой панели.

Совместимость и монтаж

Автоматический выключатель BKN-b 1P+N C16A устанавливается на стандартную DIN-рейку 35 мм. Ширина корпуса соответствует двум модулям (2M), занимает место аналогично другим двухполюсным автоматам. Для подключения используются зажимы сверху и снизу - провода зачищаются на 8–10 мм, затягиваются отверткой до упора. Обязательно соблюдать полярность: фаза - на L, ноль - на N. Выключатель совместим с дополнительными модулями: независимым расцепителем (для удалённого отключения) и вспомогательными контактами (для сигнализации состояния), которые устанавливаются справа от основного устройства и заказываются отдельно.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция исключает самопроизвольное включение после срабатывания - рычаг остаётся в положении “выкл” до ручного восстановления. Материалы корпуса - самозатухающий поликарбонат, обеспечивают термическую стабильность и предотвращают распространение пламени.

Преимущества

• Двухполюсное отключение (1P+N) гарантирует полное отсоединение цепи - важное требование для безопасности в жилых помещениях;
• Характеристика “C” хорошо балансирует чувствительность к пусковым токам и защиту от КЗ - меньше ложных срабатываний;
• Высокая отключающая способность (10 кА) позволяет использовать его даже в местах с высокой вероятностью КЗ - например, рядом с трансформаторами или длинными кабельными линиями;
• Поддержка модульных дополнений даёт гибкость для будущего расширения функционала щита без замены автомата.

Ограничения применения

• Не предназначен для работы при температуре ниже -5 C или выше +40 C - требуется контроль условий в щите;
• Не используется в цепях постоянного тока - только переменный ток 50 Гц;
• Не рассчитан на частые включения/отключения (более 10 раз в день) - для этого нужны контакторы;
• Не подходит для защиты мощных двигателей с высоким пусковым током (>5×Iн) - лучше выбрать характеристику D.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Отключение питания кондиционера или водонагревателя;
• Щитовая защита в небольшом офисе или мастерской;
• Участок сети с освещением на LED-светильниках и компактных люминесцентных лампах.

Практические советы

• Перед установкой проверьте соответствие сечения провода: для 16 А рекомендовано медное сечение не менее 2,5 мм2;
• При использовании с дополнительными модулями (расцепители, контакты) заранее закажите их - они не входят в комплект;
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока; для этого нужен отдельный дифференциальный выключатель;
• При сборке щита располагайте автоматы так, чтобы рычаги были легко доступны - особенно если есть риск частого отключения;
• Артикул 061206368b - точный идентификатор для заказа запасных единиц или замены.
