Автоматический выключатель BKN-b 1P+N B20A | 061206118B Lsis

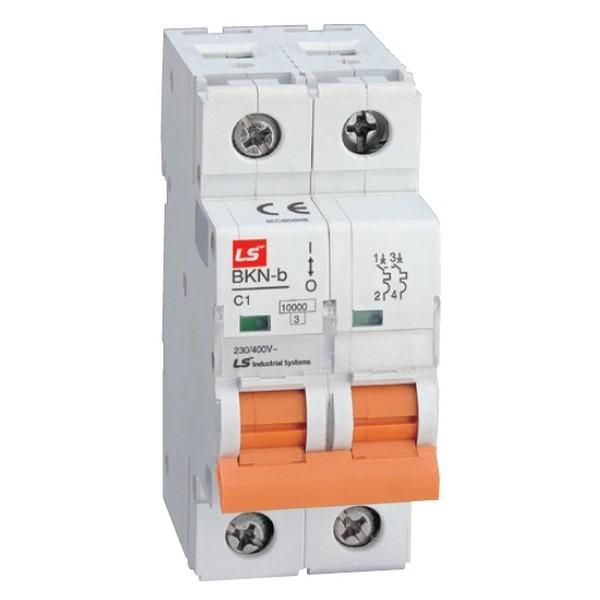

Автоматический выключатель BKN-b 1P+N B20A 10кА - двухполюсный устройство от LS Electric для защиты бытовых и промышленных сетей 220 В от перегрузок и коротких замыканий. Установка на DIN-рейку, ручное управление и надёжная отключающая способность делают его удобным решением для монтажа в щитах.

Назначение и область применения

Автоматический выключатель BKN-b 1P+N B20A 10кА защищает однопhasные электрические цепи напряжением до 220 В (до 400 В по документации производителя) с частотой 50 Гц. Он предотвращает повреждение проводки и оборудования при длительных перегрузках и внезапных коротких замыканиях. Подходит для установки в жилых домах, офисах, малых производствах и на объектах с нагрузкой до 20 А. Применяется в распределительных щитах вместо обычных однополюсных автоматов, когда требуется отключение сразу фазы и нуля.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и нулевой проводник;
• Номинальное напряжение: 220 В (макс. 400 В переменного тока);
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика расцепления: B - чувствительна к кратковременным перегрузкам, подходит для освещения, бытовой техники и электроники;
• Тип расцепителей: электромагнитный (для коротких замыканий) + тепловой (для перегрузок);
• Способ монтажа: на DIN-рейку шириной 35 мм;
• Исполнение: стационарное - не предназначено для перемещения или частого извлечения;
• Привод: ручной - включение/выключение осуществляется рычагом;
• Конструкция: литой корпус - прочный, герметичный, не требует обслуживания.

Совместимость и монтаж

Автоматический выключатель BKN-b 1P+N B20A 10кА совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или сверления не требуется. Оба полюса (фаза и ноль) подключаются к верхним зажимам, нижние - для выхода к нагрузке. Для правильной работы важно соблюдать полярность: фаза подключается к клемме L, ноль - к N. Выключатель не имеет встроенного управления удалённо - для дистанционного отключения потребуется дополнительно установить независимый расцепитель (заказывается отдельно). Также можно подключить вспомогательные контакты для сигнализации состояния (вкл./выкл.) - они также устанавливаются отдельно.

Безопасность и стандарты

Устройство соответствует международным требованиям к автоматическим выключателям для распределительных систем. Произведено в соответствии с IEC 60898-1 - стандартом для аппаратов защиты бытовых и аналогичных установок. Отключающая способность 10 кА обеспечивает безопасную работу даже при серьёзных аварийных токах. Литой корпус исключает доступ к токоведущим частям при установленном положении. Не рекомендуется использовать в средах с высокой запылённостью, агрессивными газами или температурой выше +40 C без принудительного охлаждения.

Преимущества

• Двухполюсное отключение - гарантирует полное отсоединение цепи от сети, включая ноль; снижает риск поражения током при ремонте;
• Характеристика “B” - оптимальна для слабых импульсных нагрузок (LED-освещение, зарядки, компьютеры);
• Высокая отключающая способность (10 кА) - подходит для участков с близкими источниками питания (трансформаторы, подстанции);
• Литой корпус - долговечен, не деформируется, не требует периодического обслуживания;
• Гибкая система модульных дополнений - возможность добавить расцепители и контакты по мере необходимости без замены всего устройства.

Ограничения применения

• Не предназначен для трёхфазных сетей - используется только в однофазных цепях 220 В;
• Не рассчитан на частые включения/отключения (более 10–15 раз в день) - это сокращает срок службы механических компонентов;
• Не работает при напряжении ниже 180 В - возможны ложные срабатывания или отказ включения;
• Нельзя применять в условиях повышенной влажности без дополнительной защиты (например, IP54-корпуса щита);
• Запрещена установка в открытых местах без защиты от атмосферных воздействий - не имеет внешней степени защиты IP.

Примеры использования

• Защита группы розеток в квартире - особенно там, где используются мощные приборы (стиральная машина, микроволновка);
• Щитовая защита входа в частный дом - вместо двух однополюсных автоматов один двухполюсный BKN-b 1P+N B20A 10кА проще и безопаснее;
• Оборудование мастерских - станки, световые линии, пульты управления с контролируемым отключением ноля;
• Системы освещения с LED-лампами - характеристика “B” хорошо реагирует на пиковые токи при включении.

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 20 А - лучше выбирать автомат с запасом 10–20%;
• При замене старого автомата убедитесь, что ширина нового совпадает с имеющимся местом на DIN-рейке - BKN-b занимает два модуля (36 мм);
• Подключайте провода плотно - плохой контакт вызывает нагрев и ложные срабатывания;
• Если нужна дистанционная командировка - закажите независимый расцепитель от LS Electric и установите его рядом;
• Для контроля состояния (включен/выключен) используйте вспомогательные контакты - они передают сигнал в систему учёта или HMI;
• Не смешивайте автоматы разных серий в одном щите - это усложняет диагностику и сервис.
