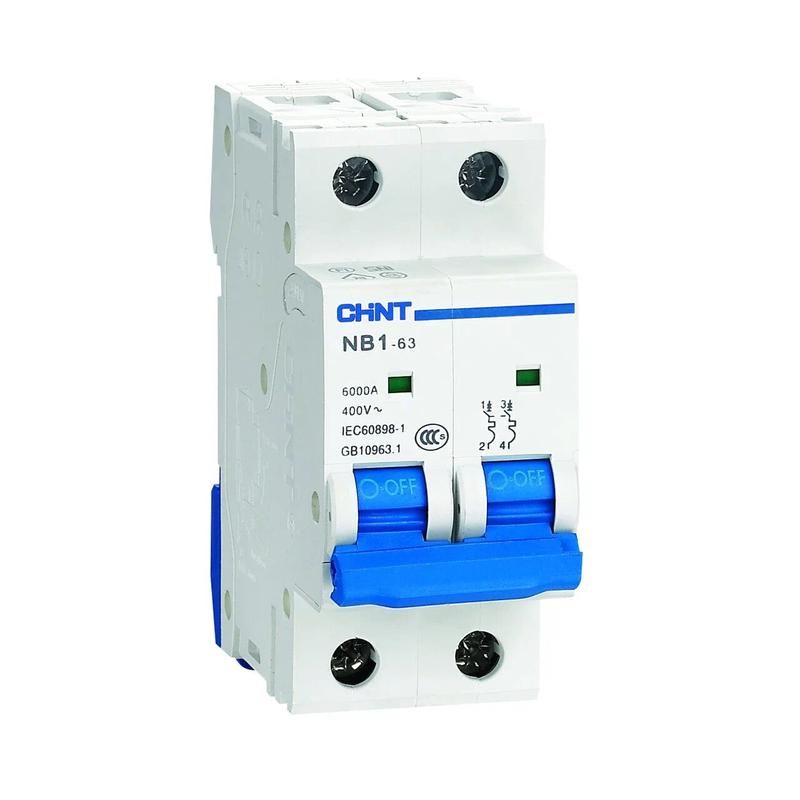

Выключатель автоматический двухполюсный NB1-63 2P 20A 6кА х-ка B (DB) (R) | 179646 CHINT

Автоматический выключатель модульный двухполюсный 20А 6кА характеристика B NB1-63 (R) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным требованиям, а артикул NB1-63 (R) указывает на серию, совместимую со стандартными DIN-рейками.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 20А 6кА характеристика B NB1-63 (R) защищает однофазные сети переменного тока с напряжением до 400 В. Подходит для использования в жилых домах, офисах, мастерских и на производстве - например, для защиты групповой розеточной сети, оборудования с умеренным пусковым током (электронагреватели, насосы, светильники).

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2 - одновременно отключаются фаза и ноль, что повышает безопасность при обслуживании.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 ампер.
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 кратном от номинала; оптимален для бытовых нагрузок с мягким пуском.
• Номинальное напряжение: 400 В - работает в сетях 230/400 В (трёхфазных и однофазных).
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам (например, от молний или коммутаций).
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не защищена от воды и пыли - применяется только внутри щитов.
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке.
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях при соблюдении условий.
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран.
• Тип тока: переменный (AC) - не постоянный ток.
• Механический ресурс: 20 000 циклов включения/выключения.
• Электрический ресурс: 10 000 циклов при номинальной нагрузке.
• Категория применения: A - для защиты кабелей и маломощных потребителей.
• Класс токоограничения: 3 - снижает энергию КЗ за счет быстрого отключения.

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительных щитах с достаточным свободным местом. Для подключения используются кабеля сечением до 25 мм2 (медные) или 16 мм2 (алюминиевые). Также возможна установка через шины типов PIN и FORK. Индикатор положения контакта (зеленое окно = включен, красное = отключен) позволяет визуально контролировать состояние устройства.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Применяется в системах TN-S, TN-C-S, TT. Наличие класса токоограничения 3 и категории применения A делает его подходящим для защиты кабельных линий. Отсутствие герметизации (IP20) требует установки исключительно во внутренних щитах, недоступных для внешней среды.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение фазы и нулевого провода - минимизирует риск поражения током при ремонте.
• Характеристика B идеальна для современной бытовой техники с низким пусковым током (LED-освещение, зарядки, компьютеры).
• Готов к дополнительному оснащению: можно установить вспомогательные контакты (XF9), сигнал аварии (XF9J) или расцепители (S9/V9) для удалённого управления.
• Высокая механическая и электрическая долговечность - подходит для активных объектов с частыми операциями включения.
• Яркая цветовая индикация положения контактов ускоряет диагностику и обслуживание.

Ограничения применения

• Не используется в сетях постоянного тока (DC).
• IP20 запрещает применение вне закрытых щитов - нельзя устанавливать на открытые площадки, в сырых помещениях или на улице.
• Характеристика B не рекомендована для мощных двигателей, сварочных аппаратов или оборудования с высоким пусковым током - лучше выбрать характеристику C или D.
• Не предназначен для частого ручного включения/отключения как рубильник - рассчитан на защиту, а не на управление.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Щитовая защита холодильника, стиральной машины, бойлера.
• Линия питания LED-освещения в торговом помещении.
• Общий входной автомат в этажном щите многоквартирного дома (при согласованной нагрузке).

Практические советы

• Выбирая этот автомат, проверьте суммарную мощность всех подключённых устройств - она должна быть меньше 4,4 кВт (20 А × 220 В).
• При сборке щита используйте качественные клеммы и затягивайте болты усилием 0,8–1,0 Нм - переусиливание повредит корпус.
• Если требуется дистанционное управление или сигнализация сработки - выбирайте версию с дополнительными модулями XF9/XF9J/S9.
• Не заменяйте данный автомат на аналог с характеристикой C/D без анализа нагрузки - это может привести к ложному срабатыванию или отказу защиты.
• Проверяйте наличие маркировки “B” на корпусе перед установкой - отличает его от более чувствительных вариантов.
