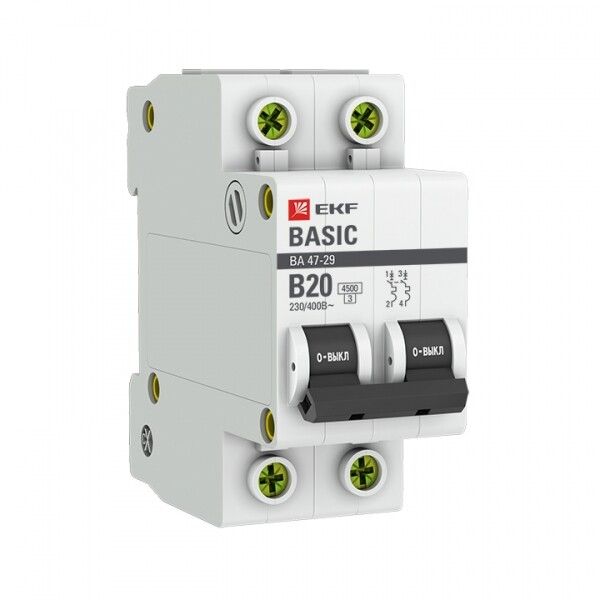

Автоматический выключатель 2P 20А (B) 4,5кА ВА 47-29 EKF Basic|mcb4729-2-20-B|EKF

Автоматический выключатель модульный 2 полюсный 20А (B) 4,5кА ВА 47-29 Basic - это надежное устройство для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Бренд EKF предлагает эту модель как часть серии Basic - оптимальный баланс цены и качества для массового применения.

Назначение и область применения

Автоматический выключатель модульный 2 полюсный 20А (B) 4,5кА ВА 47-29 Basic предназначен для защиты групповых цепей освещения, розеток и маломощного оборудования. Подходит для установки в распределительных щитках жилых домов, офисов, магазинов и производственных помещений. Обеспечивает безопасную работу при нагрузках до 20 А и защищает от скачков тока, характерных для запуска бытовой техники.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания B - чувствителен к умеренным перегрузкам, идеален для бытовых нагрузок (например, светильники, зарядные устройства, холодильники)
• Номинальное напряжение: 400 В - работает в сети 230/400 В, 50 Гц
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Количество полюсов: 2 - отключает фазу и ноль одновременно, что важно для безопасности
• С коммутируемым нейтральным проводником - позволяет полностью разрывать цепь, включая нулевой провод
• Номинальное напряжение изоляции: 660 В - повышенная изоляция для работы в условиях колебаний напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным импульсам (например, от грозовых разрядов)
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на провода
• Степень защиты IP20 - защищен от прикосновения пальцев и твердых предметов, но не от воды
• Рабочая температура: от –10C до +50C - подходит для установки в неотапливаемых помещениях
• Поперечное сечение проводника: 1–25 мм2 - совместим с медными и алюминиевыми проводами
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый)
• Глубина монтажа: 50 мм - требует минимального свободного пространства внутри щита
• Гарантия: 3 года

Совместимость и монтаж

Автоматический выключатель модульный 2 полюсный 20А (B) 4,5кА ВА 47-29 Basic монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путем защелкивания - никаких болтов или инструментов не требуется. Для подключения используются зажимы с винтами, рассчитанными на провода от 1 до 25 мм2. Работает с медью и алюминием - при монтаже алюминиевых проводов рекомендуется использовать специальные контактные пасты для предотвращения окисления. Совместим со всеми типами щитов, где используется стандартная модульная система.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60898-1 и российским требованиям ГОСТ Р 50345. Категория перенапряжения 3 указывает на возможность работы в местах с высокой вероятностью импульсных перенапряжений - например, рядом с силовым оборудованием. Степень загрязнения 2 означает допустимость установки в помещениях с умеренной пылевлажностью, кроме ванных комнат и сырых цехов. Отключение обоих полюсов повышает уровень безопасности при обслуживании.

Преимущества

• Проверенная конструкция - технология, применяемая более 15 лет, с высокой отказоустойчивостью
• Экономичность - стоимость ниже аналогов европейских брендов на 10–50%
• Поддержка алюминиевых проводов - удобно при ремонте старых систем
• Компактность - всего 2 модуля занимают мало места в щите
• Надежная фиксация на рейке - не выпадает даже при вибрациях

Ограничения применения

• Не предназначена для установки во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не обеспечивает защиту от воды
• Не подходит для защиты мощных двигателей или сварочных аппаратов - характеристика B слишком чувствительна к пусковым токам
• Не рекомендуется для цепей с частыми включениями/выключениями (>10 раз в день) - механический ресурс ограничен
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отключение осветительной цепи в коридоре или на лестнице
• Щитовая защита для небольшого офиса или мастерской
• Дополнение в существующем щите вместо устаревших автоматов

Практические советы

• При подборе автомата убедитесь, что суммарная мощность подключенного оборудования не превышает 4,4 кВт (20 А × 220 В)
• Избегайте перегрузки щита - не устанавливайте больше 10–12 автоматов одного типа в одном ряду
• При использовании алюминиевых проводов затягивайте контакты с усилием 0,8 Нм - не переусердствуйте
• Проверьте соответствие сечения провода: для 20 А минимум 2,5 мм2 меди, 4 мм2 алюминия
• Для защиты от поражения током обязательно используйте УЗО перед этим автоматом
• Автоматический выключатель модульный 2 полюсный 20А (B) 4,5кА ВА 47-29 Basic - отличный выбор для базовой комплектации, но не для ответственных цепей с высокой частотой включений
