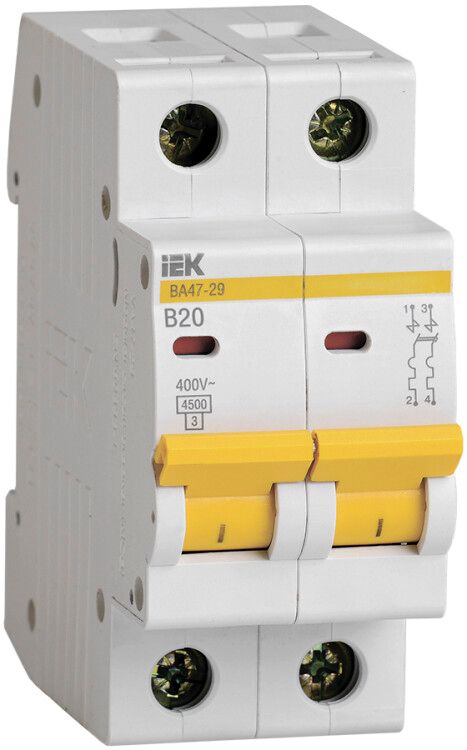

Выключатель автоматический двухполюсный ВА47-29 20А B 4,5кА KARAT | MVA20-2-020-B IEK

Автоматический выключатель ВА47-29 от IEK - двухполюсное устройство на 20 А с характеристикой B и отключающей способностью 4,5 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях. Монтаж осуществляется на DIN-рейку, изделие соответствует ГОСТ Р 50345 и рассчитано на долговечную работу в условиях УХЛ4.

Назначение и область применения

Выключатель ВА47-29 защищает группы потребителей в распределительных щитах: освещение, розеточные контуры, бытовую технику, маломощные двигатели. Подходит для установки в жилых домах, офисах, торговых помещениях и на производстве. Применяется там, где требуется надёжная защита от перегрузок и КЗ при токах до 20 А.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Номинальное напряжение: 400 В - работает в однофазных и трёхфазных сетях переменного тока
• Количество полюсов: 2 - размыкает два фазных провода одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5 × I_n, подходит для бытовой нагрузки (например, светильники, зарядки, компьютеры)
• Тип тока: AC - только для переменного тока частотой 50 Гц
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая повреждения оборудования
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Максимальное сечение кабеля: 25 мм2 - можно подключить медный провод до этого размера
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке
• Глубина монтажа: 73,6 мм - необходимо учитывать при проектировании корпуса щита
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель ВА47-29 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются верхние зажимы, совместимые с гибкими проводами и шинами типов FORK и PIN. Индикатор положения контактов позволяет визуально определить, включен ли автомат. Устройство не требует специальных инструментов для установки - достаточно отвертки. Дополнительные модули (блоки сигнализации, расцепители) можно установить самостоятельно.

Безопасность и стандарты

Выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует высокую степень безопасности при аварийных режимах. Конструкция исключает самопроизвольное отключение и обеспечивает надёжное механическое соединение благодаря насечкам на зажимах. Исполнение УХЛ4 допускает использование в неотапливаемых помещениях с повышенной влажностью, но только внутри защитного корпуса.

Преимущества

• Двухступенчатая защита: тепловой расцепитель предотвращает перегрев проводки, электромагнитный - отключает при КЗ
• Улучшенная дугогасительная камера - снижает риск возгорания при отключении
• Поддержка нескольких типов подключения: гибкий провод, шины FORK и PIN - удобно при организации распределения энергии
• Индикатор положения контакта - сразу видно, включено или отключено
• Эргономичная рукоятка - легко включать и выключать даже в перчатках
• Насечки на зажимах - уменьшают нагрев и усиливают контакт, продлевают срок службы
• Возможность комплектации дополнительными модулями - расширяет функциональность без замены автомата

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц
• IP20 не защищает от брызг и пыли - нельзя устанавливать вне щита или во влажных местах без корпуса
• Не подходит для защиты мощных двигателей - характеристика B слишком чувствительна к пусковым токам
• Максимальное сечение кабеля 25 мм2 - для более толстых проводов нужен другой автомат
• Не имеет встроенного УЗО - для защиты от утечек тока требуется отдельное устройство

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита освещения в многоквартирном доме
• Распределительный щит на производственной линии с маломощным оборудованием
• Вводный автомат в частном доме при наличии двухфазного ввода
• Цепь питания кондиционера или водонагревателя до 4,5 кВт

Практические советы

• Выбирая ВА47-29, проверьте, что ваша проводка рассчитана на 20 А - используйте кабель минимум 2,5 мм2 меди
• При подключении шины FORK убедитесь, что она плотно прилегает к зажиму - слабый контакт вызывает перегрев
• Не затягивайте зажимы чрезмерно - это повредит изоляцию провода
• Для систем с частыми пусками (например, насосы) лучше выбрать характеристику C, а не B
• При сборке щита учтите глубину монтажа (73,6 мм) - не забудьте о свободном месте для проводов и других устройств
• Если планируете использовать дополнительные модули (например, блок сигнализации), выбирайте комплектацию при заказе - после монтажа установить сложно
