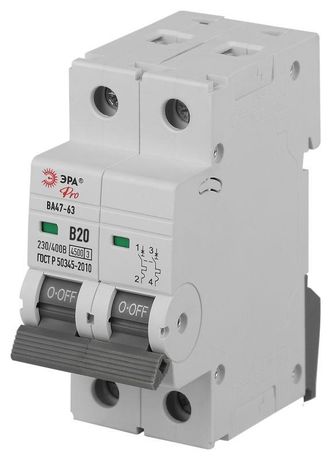

Автоматический выключатель PRO VA63-2P20B4.5 ВА47-63 2P 20А кривая B 4,5кА | Б0059380 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - двухполюсный устройство на 20 А с характеристикой B и отключающей способностью 4,5 кА, предназначенное для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Подходит для скрытого монтажа в щитках с модульной конструкцией.

Назначение и область применения

Выключатель ВА47-63 PRO ЭРА защищает электрические цепи от перегрузок и коротких замыканий. Его характеристика срабатывания B делает его идеальным для сетей с умеренными пусковыми токами - например, для освещения, розеток, бытовой техники, компьютеров, телевизоров и других электронных устройств. Устройство не предназначено для защиты мощных двигателей с высокими пусковыми токами - для них лучше подходят автоматы с характеристикой C или D.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC).
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое не повредит изоляцию при кратковременных скачках.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, что подходит для чувствительных нагрузок.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ.
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчивость к высоковольтным импульсам (например, от молний).
• Степень защиты IP20 - защита от прикосновений пальцами и твердыми предметами, но не от воды.
• Рабочий диапазон температур: от –40 до +50 C - позволяет использовать в неотапливаемых помещениях и на улице внутри щитков.
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами этого сечения.
• Категория перенапряжения: III - рассчитан на установку в распределительных щитах, где возможны значительные переходные процессы.
• Ширина: 2 модуля (17,5 мм × 2 = 35 мм) - занимает два места в DIN-рейке.
• Глубина монтажа: 74 мм - требует достаточного внутреннего объема щита.
• Частота: 50 Гц - для сетей стандарта Европы/РФ.

Совместимость и монтаж

Выключатель ВА47-63 PRO ЭРА монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для скрытого монтажа - корпус спроектирован так, чтобы полностью умещаться в стеновой нише. Для подключения используются зажимы с винтовым креплением, которые надежно фиксируют провода сечением от 1 до 25 мм2. Обязательно соблюдайте полярность при подключении входа и выхода - хотя для AC это не всегда критично, рекомендовано сохранять последовательность для удобства обслуживания. Монтаж допускается в щитках с глубиной не менее 74 мм.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60898-1 для автоматических выключателей для домашних и аналогичных применений. Класс токоограничения 3 и уровень испытаний на импульсное напряжение 4000 кВ обеспечивают повышенную надежность при аварийных ситуациях. Наличие сертификатов соответствия гарантирует безопасность при использовании в жилых и общественных зданиях.

Преимущества

• Высокая отключающая способность (4,5 кА) - надежно защищает даже при серьезных КЗ.
• Компактная форма (2 модуля) - экономит место в щите.
• Работает при экстремальных температурах - подходит для холодных помещений и неотапливаемых щитовых.
• Интегрированная система гашения дуги класса 3 - минимизирует риск возгорания.
• Простая и проверенная конструкция - долгий срок службы при правильной эксплуатации.

Ограничения применения

• Не применяется для защиты мощных электромоторов (насосы, компрессоры, лифты) - требуется характеристика C или D.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации щита.
• Не предназначен для работы с постоянным током (DC) - только для переменного тока 50 Гц.
• Не следует использовать в местах с частыми перегрузками выше 20 А - это вызовет преждевременные срабатывания и износ контактов.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Щитовая защита освещения в жилом доме.
• Автомат для питания компьютерного оборудования, телевизора, зарядных устройств.
• Групповой автомат в этажном щите многоквартирного дома.
• Защита маломощных вентиляторов или кондиционеров с низким пусковым током.

Практические советы

• Выбирая автомат ВА47-63 PRO ЭРА, убедитесь, что суммарная нагрузка на цепь не превышает 20 А - лучше оставлять запас 10–20 %.
• При подключении проводов используйте наконечники (наконечник типа НШВИ) для жил сечением более 10 мм2 - это повысит надежность соединения.
• Проверьте глубину щита перед установкой - недостаточно 74 мм? Выбирайте другой тип корпуса или увеличьте размер щита.
• Не смешивайте автоматы разных серий в одном щите - это усложняет диагностику и ремонт.
• При замене старого автомата сверьте характеристики: номинальный ток, кривая, число полюсов - они должны точно совпадать.
