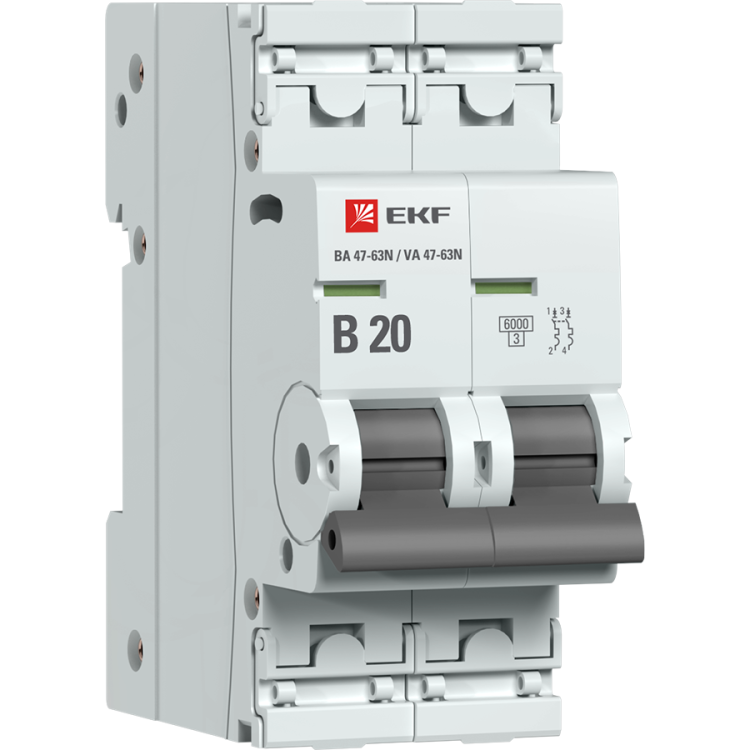

Автоматический выключатель 2P 20А (B) 6кА ВА 47-63N PROxima - M636220B EKF

Автоматический выключатель двухполюсный 20А (B) 6кА ВА 47-63N PROxima от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Название модели, бренд и артикул m636220b однозначно идентифицируют устройство в каталогах и документации.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima защищает однофазные сети переменного тока с частотой 50 Гц. Он применяется в бытовых и коммерческих электрощитах для защиты групповых линий: освещения, розеток, бытовой техники. Подходит для установки в условиях с нормальной степенью загрязнения воздуха (степень 2). Максимальный рабочий ток - 20 А, что делает его идеальным для нагрузок до 4,6 кВт при 230 В.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 2
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовой техники и освещения
• Тип тока: переменный (AC)
• Сечение подключаемого провода: 1–16 мм2
• Ширина по модулям: 2 (стандартный размер для DIN-рейки)
• Рабочая температура: от -25C до +50C
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 50 мм - требует достаточного места внутри щита
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защелка на задней части корпуса - достаточно плотно прижать выключатель к рейке до характерного щелчка. Клеммы рассчитаны на провода сечением от 1 до 16 мм2, в том числе многожильные и одножильные. Удобный двухпозиционный зажим позволяет легко затянуть провод без специнструментов. Пластиковая крышка над клеммами защищает от случайного прикосновения и может быть запломбирована для контроля доступа.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей для домашнего и аналогичного использования. Конструкция обеспечена повышенной механической прочностью благодаря дополнительным заклепкам. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включен, «OFF» - отключен. Это снижает риск ошибок при обслуживании.

Преимущества

• Обновлённая конструкция: более жёсткий корпус и улучшенные клеммы повышают долговечность
• Цветовой индикатор состояния контактов - наглядно показывает, включен или отключен аппарат
• Защитные крышки над клеммами - исключают несанкционированный доступ и позволяют пломбировать устройство
• Удобная рукоятка - обеспечивает чёткое и надёжное управление даже в перчатках
• Долгая гарантия - 7 лет, что свидетельствует о высоком качестве сборки

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - IP20 не обеспечивает защиту от внешних факторов
• Не подходит для защиты двигателей, насосов или оборудования с высоким пусковым током - характеристика B слишком чувствительна
• Требует минимум 50 мм глубины в щите; не подходит для компактных или узких шкафов
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение светильников в коридоре или на лестнице
• Щиток в частном доме для питания кухонной зоны
• Распределительный щит малого производства с нагрузками до 4,6 кВт

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода: не используйте провода меньше 1 мм2 или больше 16 мм2 - это нарушит контакт и вызовет перегрев
• При монтаже в щит с ограниченной глубиной - учтите, что ВА 47-63N PROxima занимает 50 мм, плюс свободное пространство для проводов
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО - он сам не отключает при пробое на корпус
• Если нужна пломба - используйте специальные бирки через отверстия в крышке клемм
• Проверяйте индикатор после каждого включения: если он не меняет цвет, возможно, механизм не сработал - потребуется диагностика
