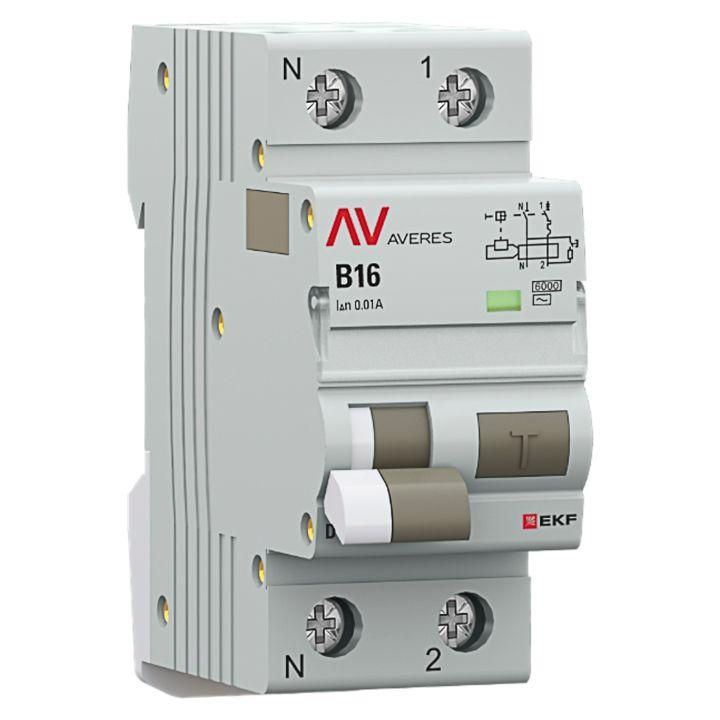

Автоматический выключатель дифференциального тока DVA-6 1P+N 16А (B) 10мА (AC) 6кА EKF AVERES - rcbo6-1pn-16B-10-ac-av

Автоматический выключатель дифференциального тока DVA-6, АВДТ - устройство защиты от утечек тока и перегрузок в однофазных сетях 230 В. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Бренд EKF, артикул rcbo6-1pn-16b-10-ac-av.

Назначение и область применения

DVA-6, АВДТ сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он отключает питание при утечке тока более 10 мА - это защищает человека от удара током при прикосновении к металлическим частям оборудования. Также устройство срабатывает при перегрузке или коротком замыкании, предотвращая перегрев проводов и возможные пожары. Применяется в бытовых и промышленных электросетях: кухни, ванные комнаты, мастерские, станции управления, системы освещения.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток)
• Номинальный ток: 16 А (класс срабатывания B - подходит для нагрузок с плавным запуском, например, светильники, нагреватели)
• Дифференциальный ток: 10 мА - чувствителен даже к малым утечкам, безопасен для людей
• Количество полюсов: 2 (1P+N - отключаются одновременно фаза и ноль)
• Тип утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей)
• Отключающая способность: 6 кА - выдерживает большие токи КЗ, типично для городских сетей
• Частота: 50 Гц
• Напряжение изоляции: 500 В
• Импульсное напряжение: 6 кВ - устойчив к скачкам напряжения
• Сечение провода: до 16 мм2 - совместим с большинством бытовых кабелей
• Степень защиты IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Рабочая температура: от -25C до +50C - подходит для неотапливаемых помещений
• Ширина: 2 модуля (стандартная DIN-рейка)
• Глубина монтажа: 50 мм - требует минимального места внутри щита
• Степень загрязнения: 3 - допускает наличие пыли и слабой влаги в воздухе

Совместимость и монтаж

DVA-6, АВДТ монтируется на DIN-рейку шириной 35 мм. Устройство занимает два модуля - легко встраивается в стандартные щиты. Подключение проводов возможно как сверху, так и снизу - удобно при плотной компоновке. Клеммы принимают медные и алюминиевые провода. Для надёжного соединения используются винты с усилием затяжки 3 Нм - достаточно проверить ключом, чтобы исключить перегрев. Широкий диапазон сечений (0–16 мм2) позволяет использовать как тонкий многожильный, так и толстый одножильный провод.

Безопасность и стандарты

Автоматический выключатель DVA-6, АВДТ соответствует требованиям ГОСТ IEC 61009-1 - международному стандарту для устройств дифференциальной защиты. Защитные шторки на клеммах препятствуют случайному прикосновению к токоведущим частям. Индикаторное окно показывает реальное положение контактов: красный цвет = сработало, белый = включен. Это снижает риск ошибок при диагностике. Маркировочное окно с защитной крышкой позволяет четко обозначить цепь, что важно при обслуживании.

Преимущества

• Двойная рукоятка - визуально показывает причину отключения: перегрузка/КЗ или утечка тока
• Подключение проводов с любой стороны - упрощает сборку щитов с ограниченным пространством
• Индикатор состояния контактов - сразу видно, сработало ли УЗО или просто отключился автомат
• Поддержка алюминиевых и медных проводов - универсальность для старых и новых систем
• Возможность дополнительной комплектации - можно установить блоки сигнализации или дистанционного отключения
• Высокий момент затяжки винтов - снижает риск ослабления контакта со временем

Ограничения применения

DVA-6, АВДТ не предназначен для постоянного воздействия влаги, пыли или высоких температур выше +50C. Не используйте в помещениях с классом защиты IP65+ - устройство имеет только IP20. Не работает с постоянным током (DC) или смешанными токами (AC+DC). Не рекомендуется применять там, где есть частые ложные срабатывания от импульсных помех - например, рядом с мощными инверторами или сварочными аппаратами без фильтров. Не заменяет основную защиту от КЗ - используется в паре с групповым автоматом.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании бритвы или фена
• Линии питания котельного оборудования - защищает от пробоя изоляции в условиях влажности
• Электрошкафы на производстве - отключает цепь при повреждении кабеля на станке
• Осветительные цепи в подъездах - предотвращает пожар при замыкании на корпус светильника
• Щитовые в частных домах - обеспечивает селективную защиту одной линии без отключения всего дома

Практические советы

• Проверяйте состояние индикатора после каждого срабатывания - если он остаётся красным, найдите причину утечки перед включением
• Не забывайте тестировать кнопку “T” ежемесячно - это гарантирует работоспособность УЗО
• При подключении алюминиевых проводов используйте переходные наконечники - они снижают риск окисления
• Учитывайте посадочный размер: глубина 50 мм требует минимум 80 мм свободного пространства в щите
• Для многоэтажных зданий лучше устанавливать DVA-6, АВДТ на уровне этажа, а не в подвале - проще диагностика
• Если требуется защита нескольких линий - рассмотрите возможность установки двух устройств вместо одного с большим током - это повысит селективность
